6.4

Remplacement du filtre de mesure (version standard)

Procédez de la façon suivante pour remplacer le filtre de mesure (voir fig. 17 pour une vue de
coupe du module) :
1. Retirez le boîtier du détecteur de la chambre de passage.
2. Vissez le module de détection du boîtier comme le montre la figure ci-dessous. S'il est
bloqué, utilisez la plaque de base du connecteur de câble comme "écrou" pour y accéder.
3. Dévissez la vis de fixation qui maintient le filtre de mesure. Maintenez le module à la
verticale et tapotez légèrement le module pour faire tomber le filtre.
4. Insérez le nouveau filtre de mesure - côté "miroir" dirigé vers la source lumineuse - dans
le boîtier, et placez-le dans la plaque support du filtre.
5. Vissez la vis de fixation du filtre de mesure jusqu'à ce qu'elle repose sur le filtre, et
assurez-vous que le filtre est maintenu en place.
6. Vissez le module de détection dans son boîtier.
7. Replacez le boîtier du détecteur sur la chambre de passage.

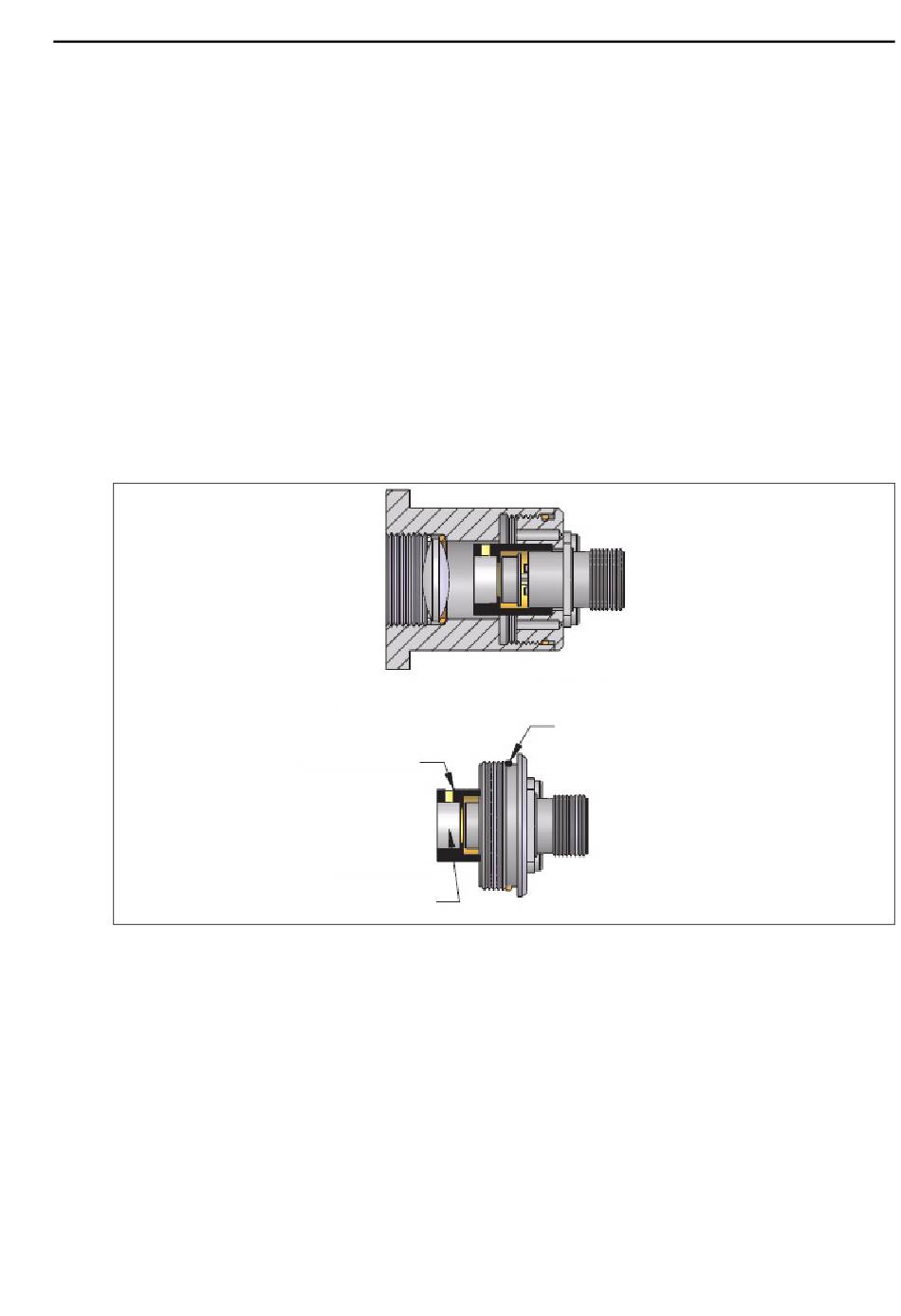

Fig. 17 : Remplacement du filtre/détecteur (version standard)
A Vue de coupe du module de détection UV avec version standard
B Module de détection retiré du boîtier pour remplacer le filtre
1 Vis de fixation 6-32
2 Joint torique
3 Filtre interférent (mesure)
Endress+Hauser
A
2
1
3
B
