In het onderste, koude bereik zit de zonnewarmtewisse-
laar. De relatief lage watertemperaturen in het onderste
bereik zorgen ook bij weinig bestraling door de zon voor
een optimale warmteovergang van het zonnecircuit
naar het boilerwater.
Bij de VIH SN 350/3 iP vindt, indien nodig, een bijko-
mend naverwarmen in een tweede, afzonderlijk verwar-
mingscircuit plaats.
Anders dan bij de opwarming met zonne-energie vindt
de naverwarming van het warm water plaats door de
CV-ketel of circulatiewaterverwarmer in het bovenste,
warmere bereik van de boiler. Het ter beschikking ge-
stelde volume van de naverwarming bedraagt 145 l bij
de VIH SN 350/3 iP.
De zonneboiler is met twee circulatiepompen voor de
optimale aanpassing van de vereiste circulatiehoeveel-
heid en het pompvermogen uitgerust.
De regeling van de nominale doorstromingshoeveelheid
gebeurt door de regelaar en hoeft niet handmatig inge-
steld te worden. Bij de installatie hoeft enkel ingesteld
te worden dat het om een 2 of 3-collectorsysteem gaat.
Systeembeschrijving auroSTEP plus 0020097009_00
Systeembeschrijving 2
2.3

Werkingsprincipe

Het werkingsprincipe van het zonnesysteem
auroSTEP plus is anders dan bij vele andere
zonnesystemen.
Het zonnesysteem auroSTEP plus is niet volledig met
collectorvloeistof gevuld en staat niet onder druk. Daar-
om vallen de anders bij zonnesystemen gebruikelijke on-
derdelen, zoals expansievat, manometer en ontluchter
weg.
6
5
4

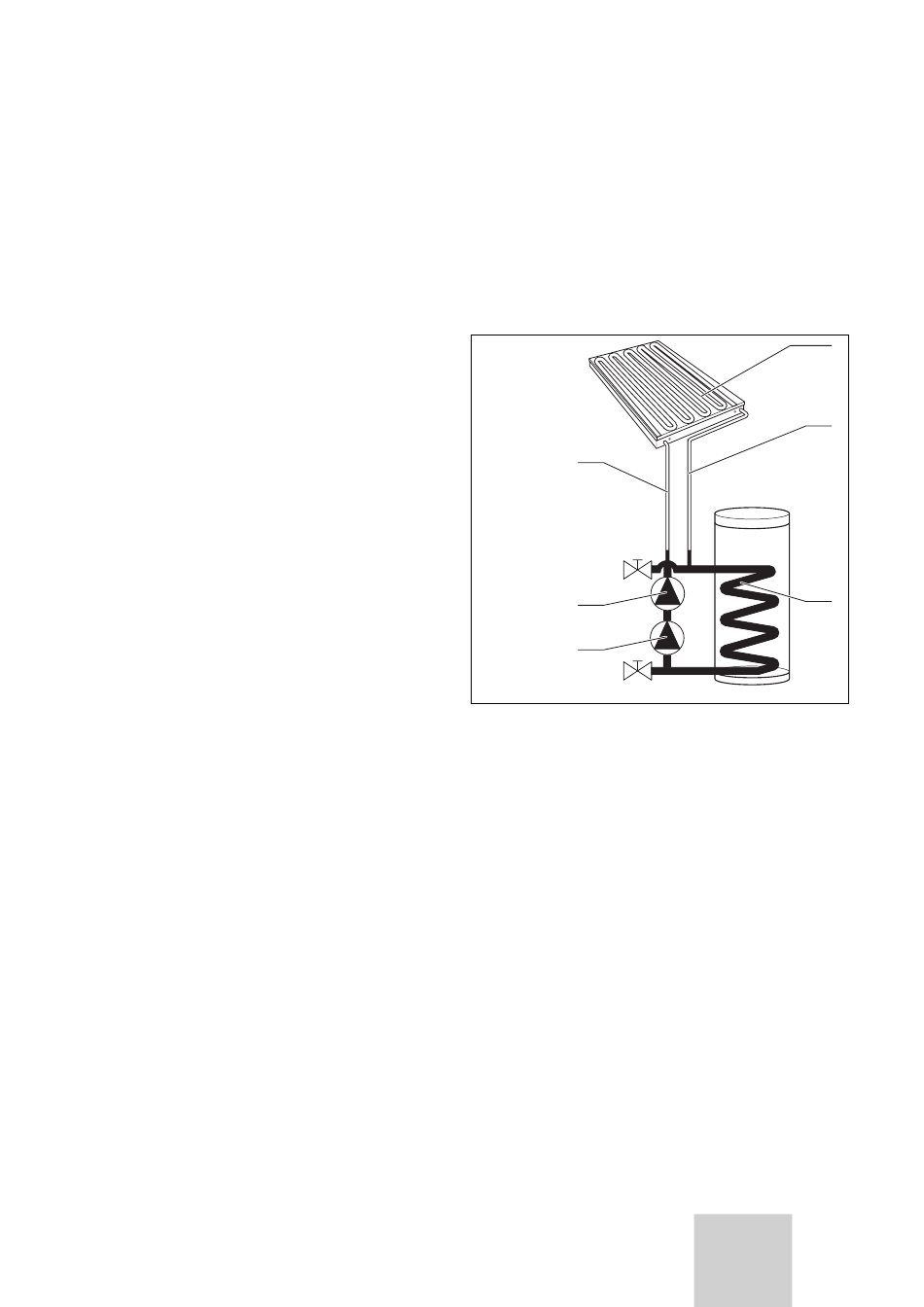

Afb. 2.1 Verdeling van de collectorvloeistof bij stilstand van de
collectorpomp(en)
Legenda
1 Collectorveld
2 Collectorvloeistof-aanvoerleiding
3 Bovenste gedeelte spiraalbuis
4 Collectorpomp 1
5 Collectorpomp 2 (alleen versie P)
6 Collectorvloeistofretourleiding
Bij stilstand van de collectorpomp(en) (4, 5) verzamelt
de collectorvloeistof zich in de spiraalbuis (3), in de de
collectorpompen en in het zonnesysteembuizenwerk op
de boilereenheid. Daarom is het belangrijk om het col-
lectorveld (1) en alle collectorvloeistofleidingen (2) en
(6) zo te installeren, dat de collectorvloeistof door het
aanwezige verval naar de boilereenheid kan terugstro-
men. De collectorvloeistofleidingen en het collectorveld
zijn dan met lucht gevuld.
Als collectorvloeistof dient een speciaal kant en klaar
water-glycol-mengsel, waarmee de boilereenheid bij le-
vering al vooraf gevuld is.
