Opbouw en functie

Het Vaillant zonnesysteem auroSTEP plus is een ther-
misch zonnesysteem voor het opwarmen van water. Bij
stilstand van het zonnesysteem loopt de collectorvloei-
stof uit de collectors en de leidingen terug in de zonne-
boiler. Op deze manier wordt schade door vorst of over-
verhitting aan het zonnesysteem vermeden. Bijkomende
vorstbeveiliging wordt geboden door het gebruik van
een water-glycolmengsel als collectorvloeistof.

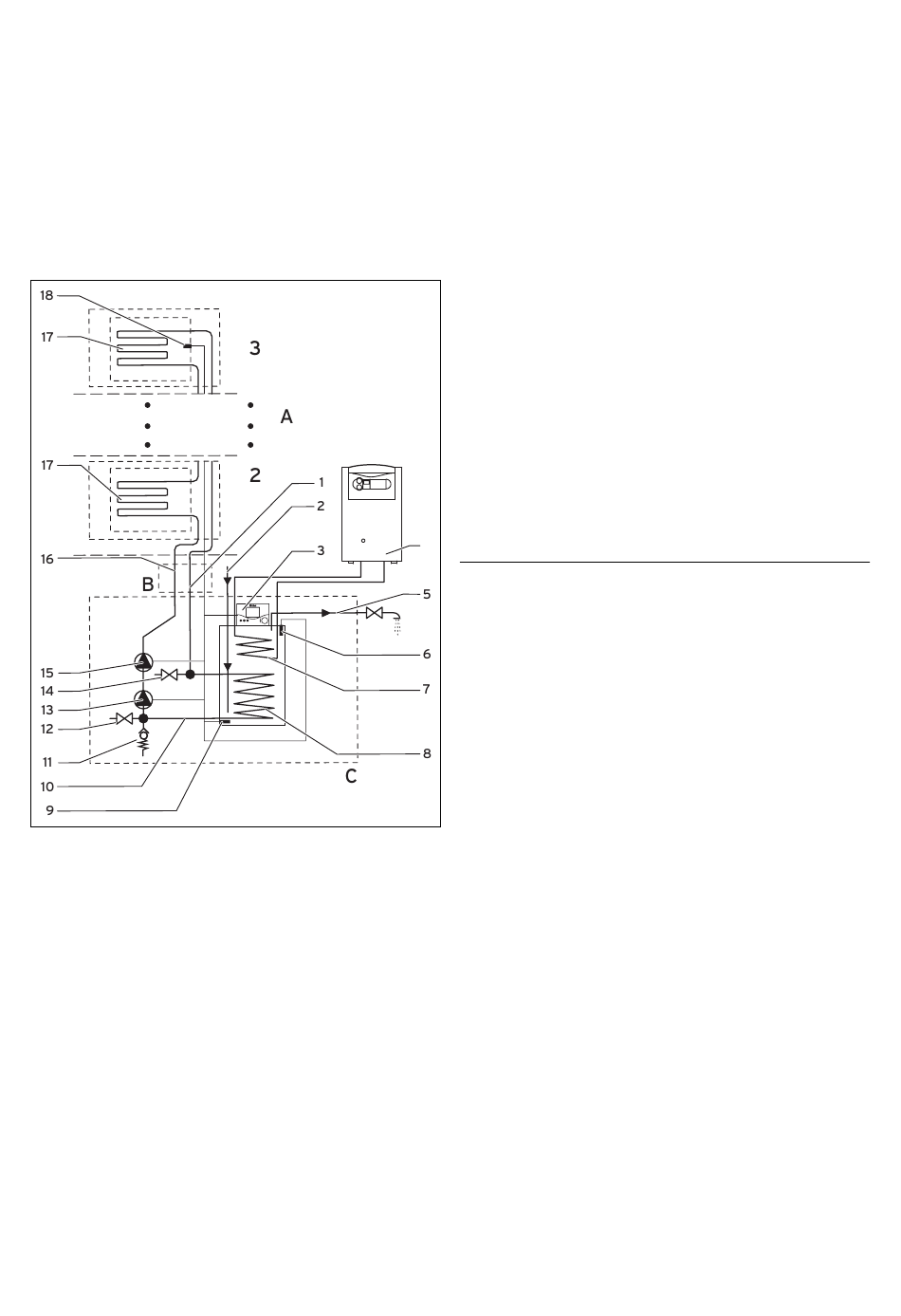

Afb. 2.3 Hoofdcomponenten systeem auroSTEP plus met boiler
VIH SN 350/3 iP (principeschets zonder aansluitings-
garnituren)
Legenda
1 Collectorvloeistof-aanvoerleiding
2 Koudwaterleiding
3 Regeling
4 CV-toestel
5 Warmwaterleiding
6 Bovenste boilervoeler
7 CV-warmtewisselaar
8 Zonnewarmtewisselaar
9 Onderste boilervoeler
10 Geïntegreerd zonnesysteembuizenwerk
11 Veiligheidsventiel
12 Onderste vul-/aftapkraan
13 Collectorpomp
14 Bovenste vul-/aftapkraan
15 Collectorpomp
16 Collectorvloeistofretourleiding
17 Collectors
18 Collectorvoeler
6
Het systeem bestaat uit drie hoofdcomponenten:
A: 2-3 collectoren,
B: het geïsoleerde buizenwerk
C: een zonneboiler met geïntegreerde pompen en
regeling
Collectors A
Bij de collectors gaat het om vlakke collectors
auroTHERM VFK 135 D (17) met spiraalvormige absor-
bers. Een in de bovenste collector bevestigde collector-
voeler (18) meet de collectortemperatuur.
Buizenwerk B
Het buizenwerk van het systeem bestaat uit de aanvoer-
(1) en de retourleiding (16). In het huis worden de leidin-
gen naast elkaar in een isolatie geïnstalleerd, die even-
eens nog de leiding voor de collectorvoeler (18) om-
geeft. Deze module wordt ook "koperen collectorvloei-
stofbuis 2 in 1" genoemd. Om de verbinding op het dak
tot stand te brengen, worden de koperleidingen van hun
isolatie bevrijd, op de nodige lengte afgekort, van isola-
ties voorzien en dan met de klemkoppelingen aan de
collector bevestigd.
4
h Aanwijzing!
Gebruik wegens de grootte van de buisleidingen
volgens DIN uitsluitend koperbuis met een bin-
nendiameter van 8,4 mm voor het buizenwerk
van het systeem.
Vaillant raadt aan om de als toebehoren met
10 m lengte (artikelnr. 302359) of met 20 m
lengte (artikelnr. 302360) verkrijgbare, een-
voudig te monteren "koperen collectorvloeistof-
buis 2 in 1" te gebruiken, waarmee het systeem
optimaal en beveiligd werkt.
Zonneboiler C
De bivalente boiler VIH SN 350/3 iP beschikt over een
vulvolume van ca. 350 l. Ze zijn uitgerust met elk twee
warmtewisselaars.
De zonnewarmtewisselaar (8) bevindt zich in het onder-
ste deel van de boiler. Deze warmtewisselaar is met het
collectorcircuit verbonden. De CV-warmtewisselaar (7)
in het bovenste deel dient voor de naverwarming door
een aangesloten CV-toestel (5), voor het geval de be-
straling door de zon niet voldoende is.
De beide boilervoelers (6) en (9) melden de telkens op-
genomen temperaturen aan de regeling (3), die in de
boiler geïntegreerd is. Andere in de boilereenheid geïn-
tegreerde onderdelen zijn de collectorpompen (13, 15),
die voor de circulatie van de collectorvloeistof door het
zonnecircuit zorgen, een veiligheidsventiel (11) en twee
vul-/aftapkranen (12) en (14). De boiler zelf bevoorraadt
drinkwater dat door de koudwaterleiding (2) naar bin-
nen stroomt en door de warmwaterleiding (5) verwarmd
opnieuw naar buiten stroomt.
