Principe De Fonctionnement - Vaillant auroSTEP plus 2.350 P Mode D'emploi

l'eau du ballon, même en cas de faible rayonnement so-
laire.
Sur les modèles VIH SN 350/3 iP, il est possible si né-
cessaire, d'effectuer un réchauffage complémentaire
dans un deuxième circuit de chauffage séparé.
À la différence du chauffage solaire, le réchauffage de
l'eau chaude par la chaudière ou la chaudière à circula-
tion d'eau a lieu dans la partie supérieure plus chaude
du ballon. Le volume de réserve du réchauffage est
d'environ 145 l pour le VIH SN 350/3 iP.
Le ballon solaire dispose de deux pompes de circulation
qui permet une adaptation optimale de la quantité de
pompage requise ainsi que de la puissance de la pompe.
La régulation du débit nominal est effectuée par le ré-
gulateur ; il n'est pas nécessaire de procéder manuelle-
ment. Le seul réglage devant être effectué sur l'installa-
tion est d'indiquer s'il s'agit d'un système à 2 ou 3 cap-
teurs.
Description du système auroSTEP plus 0020097009_00
Description du système 2
2.3

Principe de fonctionnement

Le principe de fonctionnement de l'installation solaire
auroSTEP plus se distingue des nombreuses autres ins-
tallations solaires.
L'installation solaire auroSTEP plus n'est pas remplie de
fluide caloporteur et n'est pas sous pression. C'est pour-
quoi les pièces habituellement intégrées aux installa-
tions solaires, telles que le vase d'expansion, le mano-
mètre et le purgeur ne se trouvent pas sur celle–ci.
6
5
4

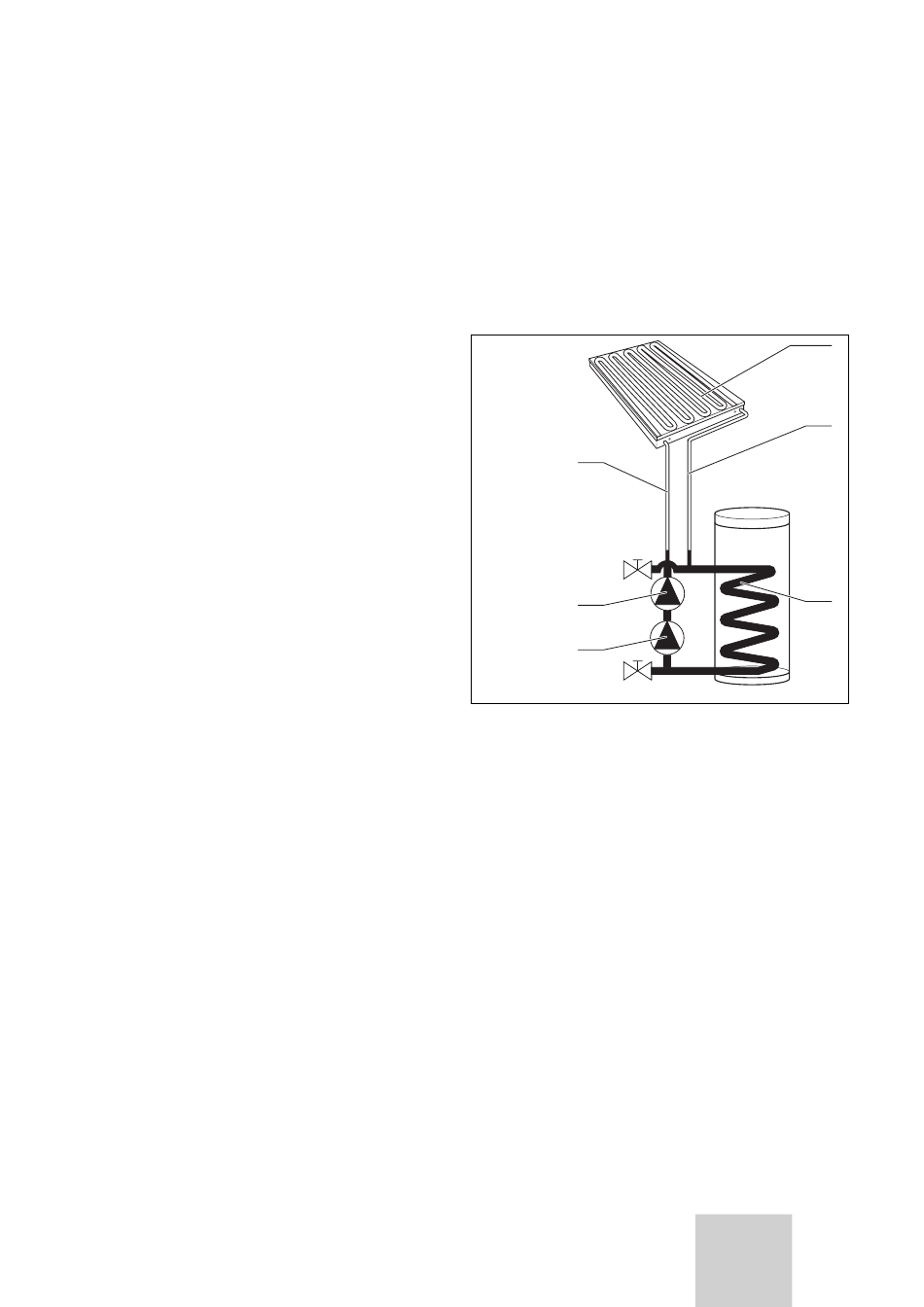

Fig. 2.1 Répartition du fluide caloporteur en cas d'arrêt de
la/des pompe(s) du capteur
Légende
1 Champ de capteurs
2 Conduite de départ solaire
3 Partie supérieure du serpentin
4 Pompe du circuit solaire 1
5 Pompe du circuit solaire 2
6 Conduite de retour solaire
Lors de l'arrêt de des pompes du capteur (4, 5) le fluide
caloporteur se répartit dans le serpentin de chauffage
(3), dans la/les pompe(s) du capteur et dans la tuyaute-
rie solaire au niveau du ballon. C'est pourquoi il est im-
portant d'installer le champ de capteurs (1) et toutes les
conduites solaires (2) et (6) de manière à ce que le flui-
de caloporteur puisse s'écouler dans le ballon par l'incli-
naison en place. Les conduites solaires et le champ des
capteurs sont alors remplis d'air.
Une préparation spéciale à base d'eau et de glycol
constitue le fluide caloporteur. Le ballon est déjà rempli
de ce mélange lors de la livraison.
1
2
3
