Raccordement Cheminée; Raccordement Sécurité De Refoulement (Spott) - Vaillant atmoSTOR VGH classic Mode D'emploi Et Notice D'installation

4.6 Raccordement cheminée
Un conduit d'évacuation des produits de combustion
doit être monté conforme aux normes.
• Placez le tuyau de gaz de combustion (1, Ø 90 mm)
dans l'anti-refouleur (2)
• Le conduit d'évacuation des produits de combustion
devrait être positionné sur un parcours d'au moins 50
cm verticalement en haut avant de monter un coude
• La conduite des produits de combustion entre le VGH
et la cheminée doit être dans une ligne montée de 3°.
1
2

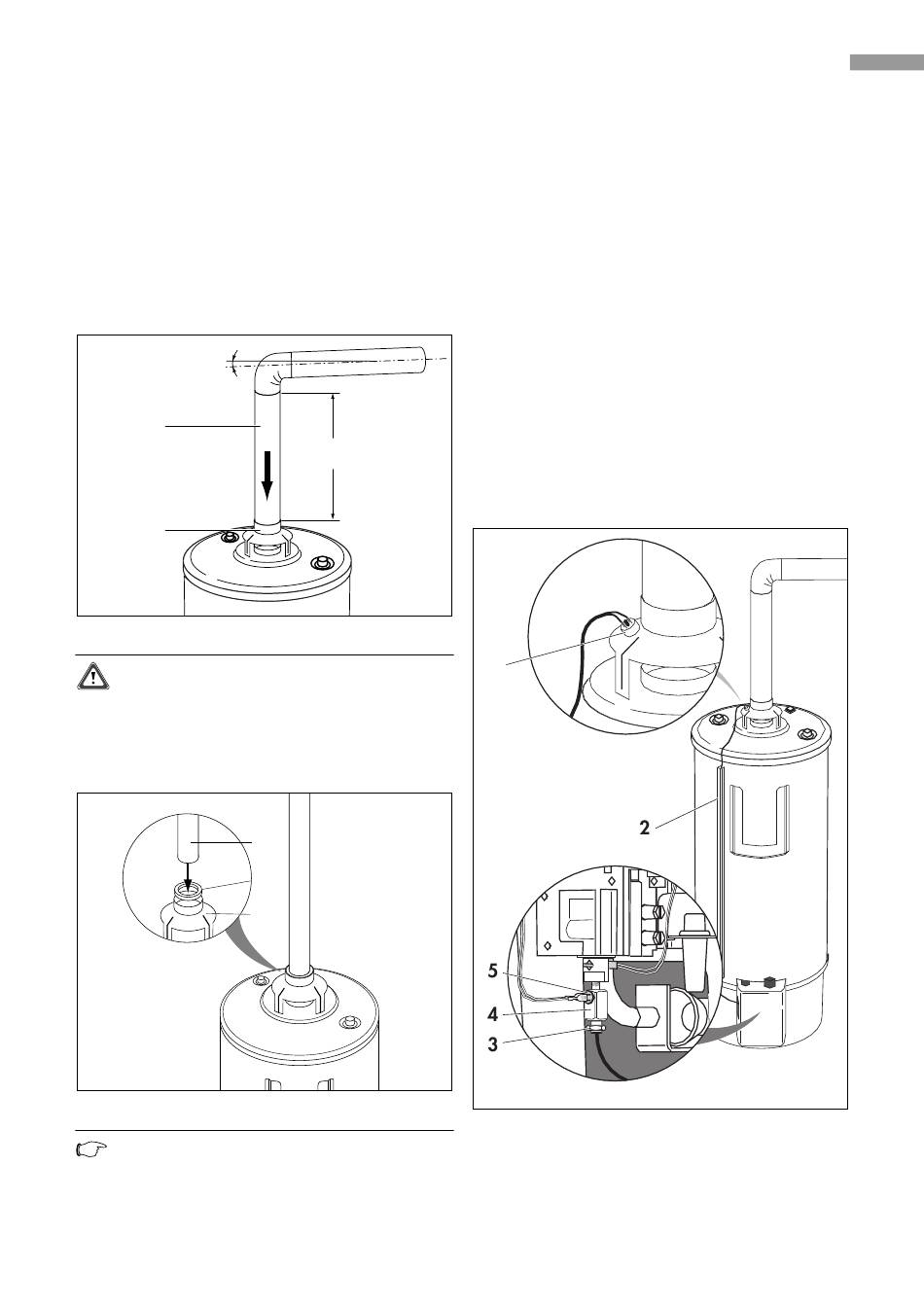

Fig. 12 Raccordement d'évacuation des gaz brûlés
Le tuyau d'évacuation des produits de combustion
ne doit pas dépasser dans la cheminée.
Ajuster le raccordement cheminée (Ø 80 mm):
• Placez la bague de réduction (3) sur l'anti-refouleur
• Placez le tuyau des produits de combustion (1, Ø 80 mm)
dans la bague de réduction (3).
Fig. 13 Bague de réduction
Utilisez la bague de réduction (Ø 80 mm) sur
une installation existante ou quand c'est néces-
saire.
Accumulateur à gaz atmoSTOR VGH classic
≤
50 cm
1
3
2
4.7 Raccordement sécurité de refoulement (SpoTT)
L'atmoSTOR VGH est équipé d'une sécurité de refoule-
ment des produits de combustion (SpoTT), qui fait
déclencher l'appareil si il y a un problème au niveau de
refoulement des produits de combustion. Une sonde
détecte une élévation de température quand il y a un
refoulement qui déclenche la veilleuse automatique-
ment. Montage de la sécurité de refoulement des pro-
duits de combustion:
• Montez l'anti-refouleur
• Montez la sonde (1) sur l'anti-refouleur
• Collez le câble (2) sur le côté du préparateur
• Placez le capillaire dans la gaine
• Enlevez le couvercle du bloc de gaz
• Démontez l'écrou du thermocouple (3)
• Insérez la pièce intermédiaire (4) à l'emplacement du
thermocouple
• Branchez par intermédiaire de la fiche (5) la sonde sur
la pièce intermédiaire
• Insérez de nouveau l'écrou (3) dans la pièce du ther-
mocouple.
1
Fig. 14 Montage sécurité de refoulement des produits de
combustion
Installation 4
FR
9
