4 Installation
4.1 Introduction
Le préparateur atmoSTOR VGH doit être installé
par un professionnel qualifié qui, sous son entière
responsabilité, garantit le respect des normes et
réglementations en vigueur pour leur installation.
Lors d'un dégât au atmoSTOR VGH, contacter un profes-
sionnel qualifié ou le service-après-vente Vaillant. Laisser
pour votre propre sécurité exécuter l'installation, le répa-
ration, l'entretien et la première mise en service par un
professionnel qualifié. Il est responsable pour les contrôles
et les réparations éventuelles ainsi que le changement de
la pression de gaz. Vérifier le genre de gaz sur la plaquet-
te signalétique avec l'installation de gaz.
Les dégats qui sont provoqués par le non suivi
de ce mode d'emploi et notice d'installation ne
sont pas couverts par la garantie.
4.2 Dimensions
1
Ø
510
2
50
121
4
3
90
1
5

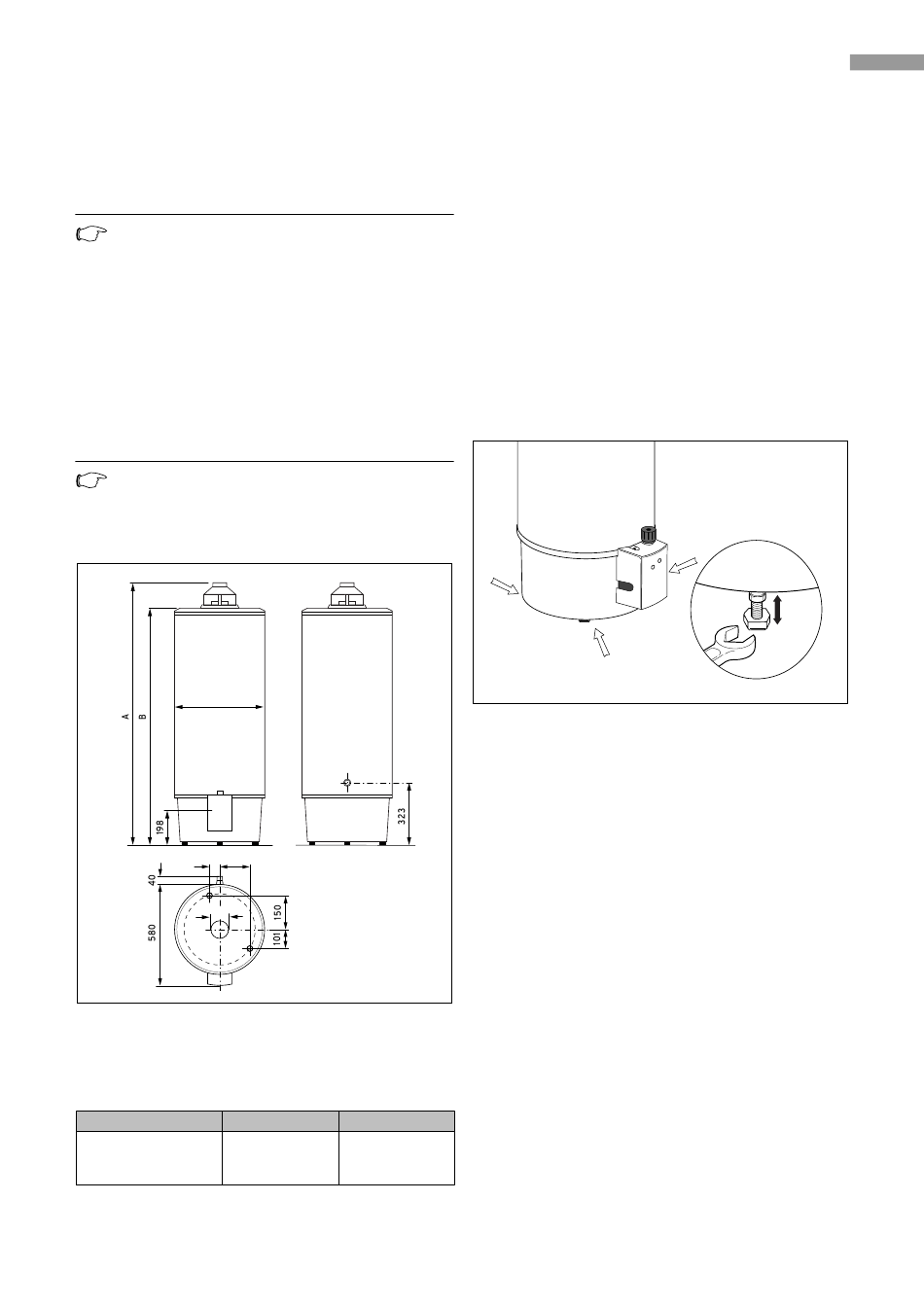

Fig. 8 Dimensions (mm)
1
Anti-refouleur
2 Raccord gaz
3 Raccord eau chaude R
3
/
4
atmoSTOR
VGH classic 130
VGH classic 160
VGH classic 190
Accumulateur à gaz atmoSTOR VGH classic
4
4
Raccord eau froide R
3
/
4
5
Anode de protection
Mesure A
Mesure B
1340 mm
1205 mm
1530 mm
1395 mm
1720 mm
1585 mm
4.3 Emplacement
L'air de combustion amené au atmoSTOR VGH doit être
techniquement exempt de substances chimiques conten-
ant p. ex. fluor, chlore ou du soufre. Les solvants, les
détergents, les peintures et les colles et sprays peuvent
contenir de pareilles substances susceptibles d'entraîner
de la corrosion, y compris dans le système d'évacuation
des produits de combustion, lorsque la chaudière est en
service dans des conditions défavorables. Pour détermi-
ner le lieu d'installation et les mesures concernant les
dispositifs de ventilation dans le local d'installation, il
faudra l'autorisation accordée par l'autorité de construc-
tion compétente (également pour l'installation électri-
que). Pour le choix d'emplacement vous devez prendre
note du poids du préparateur et du poids de la conten-
ance. Voir 'Données techniques'.
Fig. 9 Mettre à niveau
Emplacement
Le préparateur doit être placé dans un local protégé
contre le gel et dans l'environ d'une cheminée. Lors
d'emplacement dans une niche ou un coin vous devez
vérifier s'il y a suffisament de place pour effectuer des
réparations et l'entretien. Le brûleur et l'anode de
magnésium doivent pouvoir être démontés. Les manet-
tes de commande doivent rester accessibles.
Positionnement
• Enlever sur place le préparateur de la palette et utili-
ser les pieds réglables pour le mettre à niveau.
