PRO-POINT 8798167 Manuel D'utilisateur

Treuil de 12 v c.c. pour vut, 3 500 lb
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

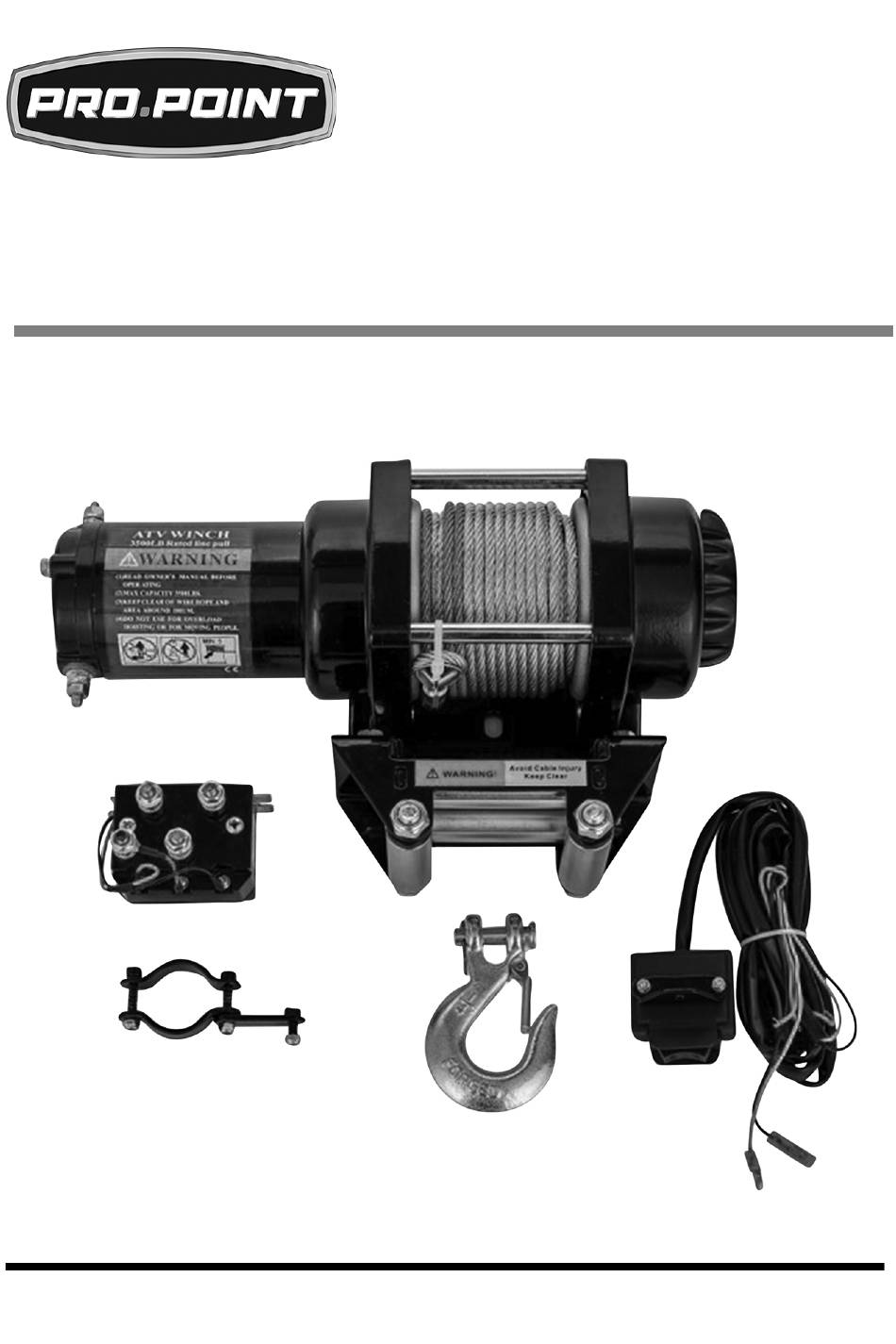

V1.0
8798167
3,500 LB 12V DC
UTV WINCH
USER MANUAL
Please read and understand all instructions before use. Retain this
manual for future reference.

Publicité

Table des Matières
loading

Manuels Connexes pour PRO-POINT 8798167

Sommaire des Matières pour PRO-POINT 8798167

  • Page 1 V1.0 8798167 3,500 LB 12V DC UTV WINCH USER MANUAL Please read and understand all instructions before use. Retain this manual for future reference.
  • Page 2 8798167 3,500 LB 12V DC UTV WINCH V1.0 3,500 LB 12V DC UTV WINCH SPECIFICATIONS Voltage Rating 12VDC Current Rating Based on load’s weight. See Table 2. Load Capacity 3,500 lb (1,588 kg) Duty Cycle Rating (15 min.) 5% (45 Sec at Load Capacity)

  • Page 3: Hazard Definitions

    V1.0 3,500 LB 12V DC UTV WINCH 8798167 SAFETY WARNING! Read and understand all instructions before using this tool. The operator must follow basic precautions to reduce the risk of personal injury and/or damage to the equipment. Keep this manual for safety warnings, precautions, operating or inspection and maintenance instructions.

  • Page 4: Personal Safety

    8798167 3,500 LB 12V DC UTV WINCH V1.0 PERSONAL SAFETY WARNING! Wear personal protective equipment approved by the Canadian Standards Association (CSA) or American National Standards Institute (ANSI). PERSONAL PROTECTIVE EQUIPMENT Always wear impact safety goggles that provide front and side protection for the eyes.
  • Page 5 V1.0 3,500 LB 12V DC UTV WINCH 8798167 Use the correct tool for the job. This tool was designed for a specific function. Do not modify or alter this tool or use it for an unintended purpose. Only use accessories designed for this type of winch and/or cable.

  • Page 6: Electrical Safety

    8798167 3,500 LB 12V DC UTV WINCH V1.0 13. Secure the load after moving it with the winch. Do not rely on the winch to hold a load in position for an extended period of time. Never leave the load unattended.

  • Page 7: Battery Precautions

    V1.0 3,500 LB 12V DC UTV WINCH 8798167 Make certain the power source conforms to requirements of your equipment (see Specifications). When wiring an electrically driven device, follow all electrical and safety codes, as well as the most recent Canadian Electrical Code (CE) and Canadian Centre for Occupational Health and Safety (CCOHS).

  • Page 8: Assembly & Installation

    8798167 3,500 LB 12V DC UTV WINCH V1.0 1.2 Discontinue use if the leads feel more than comfortably warm while operating the tool. Keep all connections dry and off the ground to reduce the risk of electric shock. Do not touch the leads with wet hands.

  • Page 9: Installing The Cable

    V1.0 3,500 LB 12V DC UTV WINCH 8798167 2.1 Check if there is enough room to attach the power wire to the winch and access the manual controls with gloved hands. Mark the drill hole locations using the mounting plate (#9) as a template.
  • Page 10 8798167 3,500 LB 12V DC UTV WINCH V1.0 Remove the cotter pin and shackle pin. Position the cable loop between the hook’s bolt holes. Slide the shackle pin through the bolt hole and cable loop. Secure the shackle pin with the cotter pin.

  • Page 11: Power Set-Up

    V1.0 3,500 LB 12V DC UTV WINCH 8798167 WIRING POWER SET-UP There are two types of wiring required to complete the winch installation: power and control. All wiring connects to the solenoid. Additional wiring will be required if an isolator switch (not included) is installed.

  • Page 12: Control Set-Up

    8798167 3,500 LB 12V DC UTV WINCH V1.0 3.4 The red wire (#4) connects the red solenoid terminal to the battery’s positive post (+) (Fig. 3-4). 3.5 The black wire (#6) connects the black solenoid terminal to the battery’s negative post (-) (Fig. 3-3).

  • Page 13: Before First Use

    V1.0 3,500 LB 12V DC UTV WINCH 8798167 OPERATION WARNING! Do not release the clutch while the winch is pulling a load. It may cause the load to shift or move unexpectedly and the cable may snap with the unexpected stress. Either may cause death or severe injury to the user or bystanders.
  • Page 14 8798167 3,500 LB 12V DC UTV WINCH V1.0 Inspect the winch, cable (#3) and terminal tackle before each use. Replace any damaged or frayed components before use. Rotate the clutch knob (Fig. 2-3) towards the front of the winch. The word ‘FREESPOOL’ will be at the top of the clutch knob. This will disengage the brake.
  • Page 15 V1.0 3,500 LB 12V DC UTV WINCH 8798167 13.1 Secure the load in place if necessary. Use wheel chocks for a vehicle. 14. Press the control switch to release tension on the cable. Disengage and remove the hook or terminal tackle.

  • Page 16: Power Consumption

    8798167 3,500 LB 12V DC UTV WINCH V1.0 A snatch block will halve the line speed when pulling the load. POWER CONSUMPTION The winch requires more amps to move a heavier load. Consult Table 2 to determine the amperage consumption based on the load’s weight.
  • Page 17 V1.0 3,500 LB 12V DC UTV WINCH 8798167 Dry the cable with compressed air. Bend the cable to spread the strands and apply a penetrating lubricant. Application can be done with a spray or bath. Allow time for the lubricant to soak into the cable.
  • Page 18 8798167 3,500 LB 12V DC UTV WINCH V1.0 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, have a qualified technician service the tool.

  • Page 19: Parts Breakdown

    V1.0 3,500 LB 12V DC UTV WINCH 8798167 PARTS BREAKDOWN PARTS LIST DESCRIPTION 5/16-18 x 1 in. Head Cap Screw Solenoid Assembly 3/8-16 in. Bolt Winch Motor 5/16 in. Lock Washer Cable, 50 ft 3/8 in. Nut Long Red Wire (+) 3/8-16 in.
  • Page 20 8798167 3,500 LB 12V DC UTV WINCH V1.0 For technical questions call 1-800-665-8685...
  • Page 21 V1.0 3,500 LB 12V DC UTV WINCH 8798167 Visit www.princessauto.com for more information...
  • Page 22 8798167 3,500 LB 12V DC UTV WINCH V1.0 For technical questions call 1-800-665-8685...
  • Page 23 V 1,0 8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB MANUEL D'UTILISATEUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
  • Page 24 8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB V 1,0 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB SPÉCIFICATIONS Tension nominale 12 V c.c. Courant nominal Selon le poids de la charge. Consultez le tableau 2.

  • Page 25: Définitions De Danger

    V 1,0 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB 8798167 possède un frein de maintien de charge automatique. Le treuil est doté d’un interrupteur de guidon qui vous permet de mettre le treuil en marche et de l’arrêter facilement.

  • Page 26: Sécurité Personnelle

    8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB V 1,0 AIRE DE TRAVAIL Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre, bien éclairée et exempte de toute distraction. Placez les lampes de façon à ne pas travailler dans l’ombre.

  • Page 27: Consignes De Sécurité Spécifiques

    V 1,0 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB 8798167 N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou de médicaments. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
  • Page 28 8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB V 1,0 N’allongez jamais le câble complètement lorsqu’il est sous charge. Laissez toujours une couche complète de câble sur le tambour. Ne dépassez pas la capacité de charge nominale du treuil.

  • Page 29: Sécurité En Électricité

    V 1,0 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB 8798167 16. Embrayez la boîte de vitesses du véhicule au point mort pour prévenir tout dommage pendant le treuillage. 17. Ne déplacez jamais le véhicule pour « assister » le treuil fixé...

  • Page 30: Précautions La Batterie D'accumulateurs

    8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB V 1,0 AVERTISSEMENT ! Tout le câblage doit être installé par un électricien qualifié. PRÉCAUTIONS LA BATTERIE D'ACCUMULATEURS AVERTISSEMENT ! Branchez et débranchez les pinces de sortie c.c. uniquement après avoir placé les interrupteurs de commande à la position OFF (arrêt) et retiré...

  • Page 31: Déballage

    V 1,0 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB 8798167 1.2 Arrêtez d’utiliser l’outil si les fils de connexion sont trop chauds au toucher. Pour réduire le risque de choc électrique, assurez-vous que toutes les connexions sont sèches et qu’elles n’entrent pas en contact avec le sol.
  • Page 32 8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB V 1,0 Veillez à ce qu’il y ait suffisamment d’espace pour le treuil (consultez Spécifications – Dimensions) et une épaisseur d’au moins 3/8 po. Vérifiez que la structure où les boulons seront insérés ne comporte pas de câblage ou de composants dissimulés.

  • Page 33: Installation Du Câble

    V 1,0 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB 8798167 INSTALLATION DU CÂBLE Tournez l’embrayage (fig. 2-3) pour dégager l’enroulement libre. Acheminez le câble dans le guide- câble (n° 10) du tambour. Depuis le dessous du tambour, enroulez le câble avec soin autour du...

  • Page 34: Préparation Pour L'alimentation

    8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB V 1,0 Alignez le trou de boulon du bras de montage restant avec les trous de boulon du support supérieur. Réinsérez la vis à travers la bride et la vis du bras. Insérez la rondelle (n° 21), la rondelle-frein (n°...

  • Page 35: Insérez Les Gaines Pour Fils (N° 19) Sur Les Fils

    V 1,0 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB 8798167 3. Les bornes du solénoïde sont chromocodées, tout comme les fils acheminés vers le treuil et la batterie de 12 V. 3.1 Insérez les gaines pour fils (n° 19) sur les fils 4 à...

  • Page 36: Avant La Première Utilisation

    8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB V 1,0 5.1 Dans l’interrupteur du VUT, identifiez le fil d’alimentation et le fil de retour. 5.2 Sélectionnez le fil de retour et raccordez-le au fil rouge du contrôleur au moyen d’une épissure. De cette façon, le treuil sera alimenté...
  • Page 37 V 1,0 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB 8798167 touché à mains nues, laissez le treuil refroidir jusqu’à ce que la température de la surface ait chuté suffisamment pour être manipulée à mains nues. UTILISATION AVERTISSEMENT ! Déconnectez les câbles de batterie avant de travailler près du câble, du tambour, du guide-câble ou de la...
  • Page 38 8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB V 1,0 Réembrayez l’embrayage en tournant le bouton d’embrayage complètement vers l’arrière. Le mot « ENGAGED » (embrayé) se trouvera sur le dessus du bouton d’embrayage. Vérifiez que le câble est droit sans être déformé ni torsadé.

  • Page 39: Limitations Du Treuil

    V 1,0 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB 8798167 lorsqu’il restera quelques pieds. Enfoncez et relâchez le bouton pour arrêter le treuil.. Désaccouplez l’embrayage et rembobinez les dernières spires manuellement. LIMITATIONS DU TREUIL La charge maximale que le treuil peut tirer est réduite par chaque couche additionnelle de câble autour du tambour.

  • Page 40: Consommation D'énergie

    8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB V 1,0 pour déterminer à quelle vitesse le câble sera rembobiné dans le treuil. Une moufle mobile réduira de moitié la vitesse du câble en tirant la charge. Utilisez une moufle mobile pour déplacer une charge plus lourde qui se trouve près du treuil.

  • Page 41: Nettoyage

    V 1,0 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB 8798167 AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter un risque pour l'utilisateur et/ou pour les autres.

  • Page 42: Mise Au Rebut

    8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB V 1,0 MISE AU REBUT Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer. Communiquez avec votre municipalité locale afin de connaître la liste des sites de mise au rebut ou les règlements en ce qui concerne les...
  • Page 43 V 1,0 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB 8798167 PROBLÈME(S) CAUSE(S) POSSIBLE(S) SOLUTION(S) PROPOSÉE(S) Le moteur 1. Mauvais cordons 1. Utilisez uniquement les cordons d’alimentation surchauffe. d’alimentation. fournis. 2. La période de fonctionnement du 2. Laissez refroidir le treuil treuil est trop longue.

  • Page 44: Répartition Des Pièces

    8798167 TREUIL DE 12 V C.C. POUR VUT, 3 500 LB V 1,0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ Vis à tête de 5/16 18 x 1 po Ensemble de solénoïde Boulon, 3/8-16 po Moteur de treuil Rondelle-frein, 5/16 po Câble de 50 pi...
