Montage
3.5.6
Raccordement des accessoires
Selon la situation de montage, l'accessoire disponible est
raccordé à la hotte, par ex. :
y Caisson mural
y Interrupteur de contact de fenêtre
y Volet
y Filtre de recyclage d'air permalyt
Les instructions relatives à l'accessoire doivent être observées.
D ATTENTION !
Risque de dommages en cas de raccordement incorrect !
La tension appliquée ou les raccords incorrects peuvent
entraîner des dommages de l'électronique.
☞ S'assurer que l'alimentation électrique est coupée et
protégée contre tout démarrage intempestif.
☞ Veiller à l'affectation correcte des raccordements.
☞ S'assurer que les connecteurs de l'accessoire sont
branchés correctement.

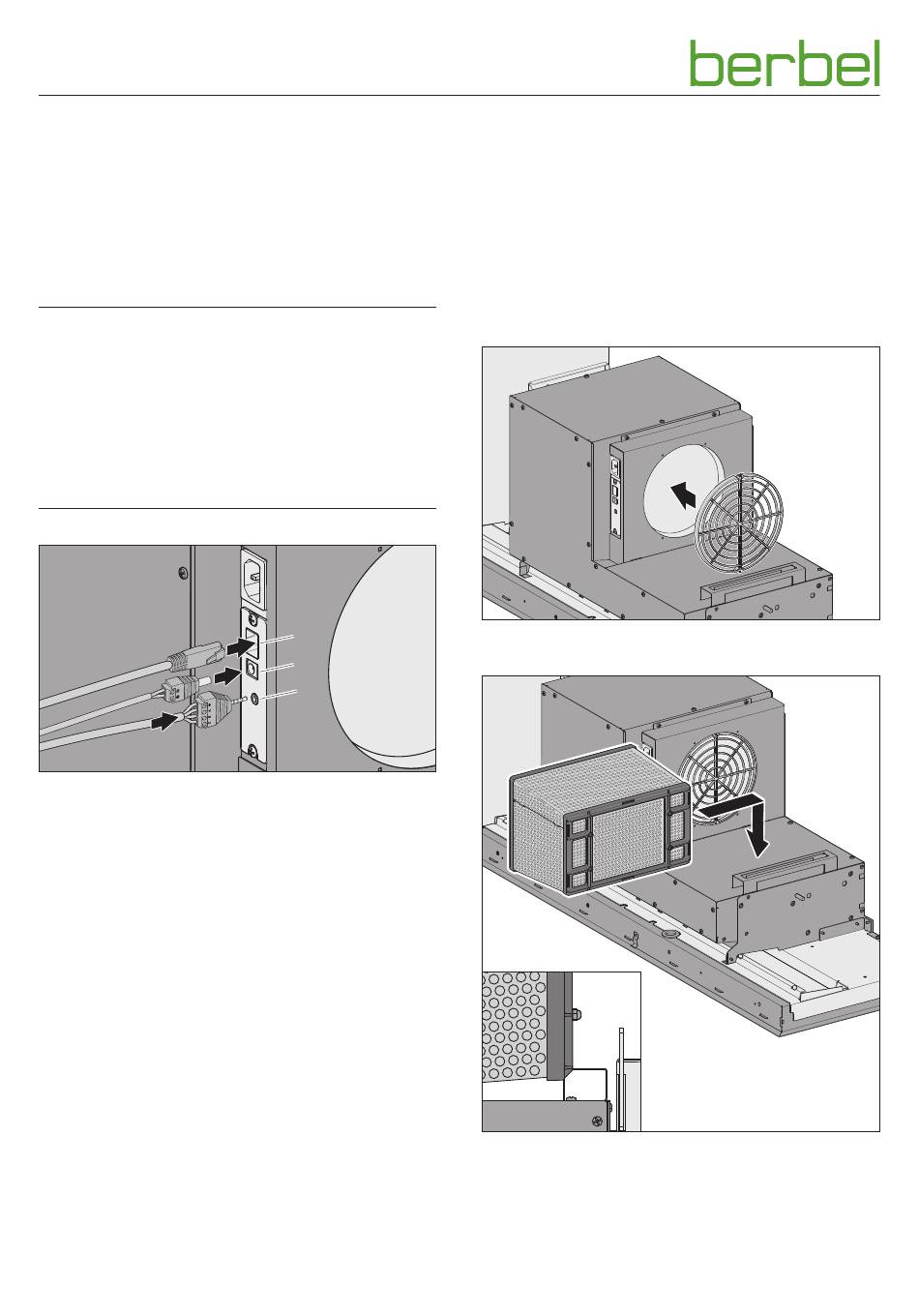

A Prise Jack – pour le raccordement du caisson mural, du
volet ou du filtre de recyclage d'air permalyt.
B Douille creuse – pour le raccordement de l'interrupteur
de contact de fenêtre.
C Douille de raccordement (RJ45) – interface BUS pour le
raccordement avec l'accessoire spécial du fabricant. La
connexion à un PC ou aux autres appareils est interdite.
Caisson mural
y Le caisson mural est fermé si le contact d'amorçage est
ouvert.
y Le caisson mural est ouvert si le contact d'amorçage est
fermé.
Interrupteur de contact de fenêtre
y Le ventilateur de la hotte est uniquement prêt à être mis
en service si la fenêtre est ouverte.
Dispositif de sécurité
y Le ventilateur de la hotte est uniquement prêt à être mis
en service lorsqu'aucune sous-pression critique dans la
pièce n'est observée.
20
C
B
A
☞ Raccordez tous les accessoires disponibles.
☞ Poser le câble de manière à ce qu'il ne soit pas coudé,
coincé ou endommagé ou qu'il ne gêne pas lors du
remplacement du remplissage du filtre.
3.5.7
Montage du filtre de recyclage d'air BUF 125 +
Le filtre est monté à côté du carter de ventilateur en haut
sur le corps de hotte. Le filtre peut être positionné très
précisément.
☞ Placez la grille du ventilateur dans la sortie du ventilateur.
☞ Alignez le filtre de recyclage d'air.
☞ Placez le filtre devant la sortie du ventilateur.
☞ Assurez-vous que le filtre soit positionné correctement.
6006190_a – 20.05.2022
