Montage

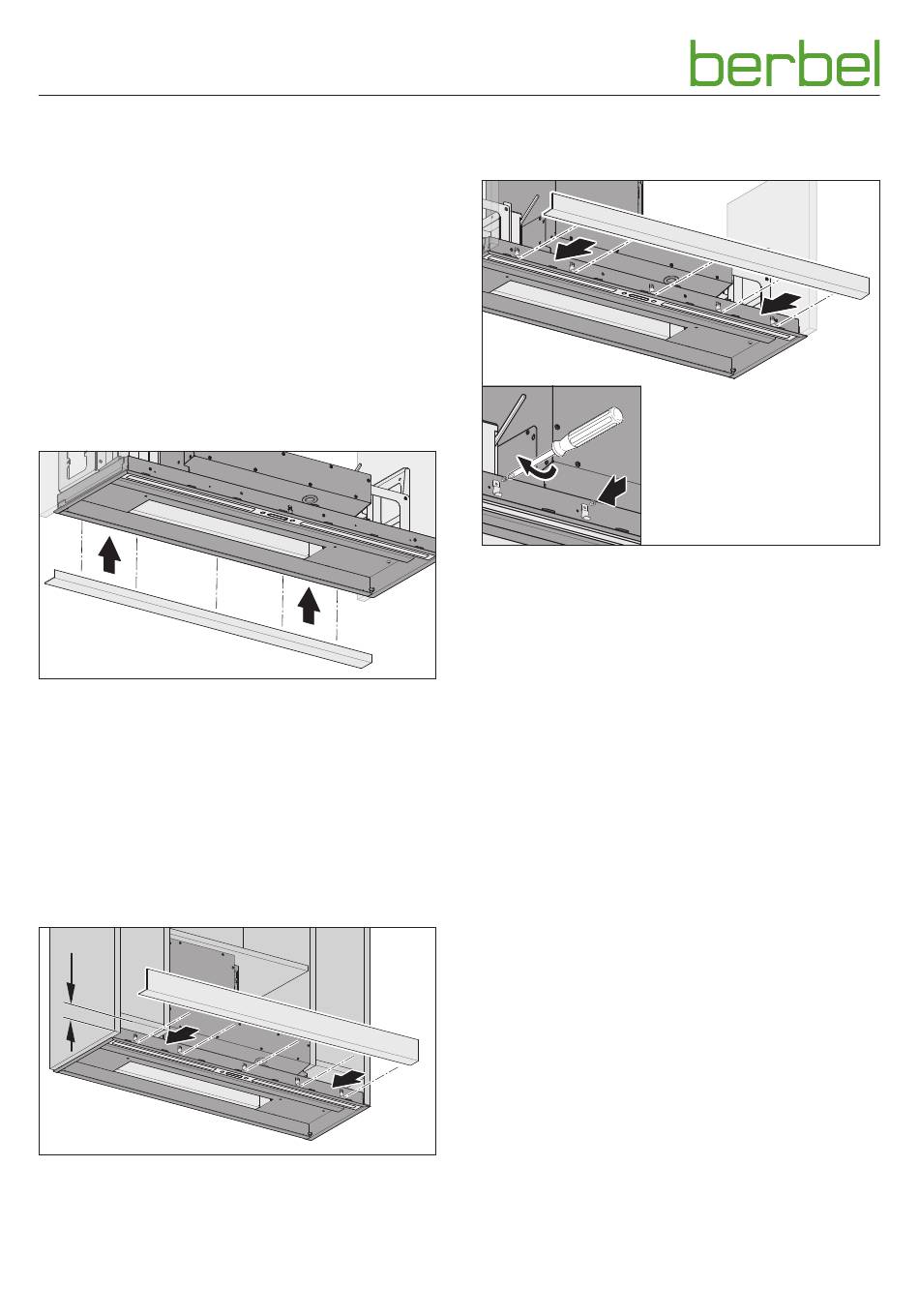

La barre d'ajustement obture l'espace entre le corps de hotte
et la paroi. Au besoin, les dimensions de la barre d'ajustement
doivent être adaptées à la situation de montage.
y La longueur est adaptée pour une épaisseur de paroi
latérale de 16 mm. La barre d'ajustement doit être
raccourcie de 6 mm (2x3 mm) pour une épaisseur de
paroi latérale de 19 mm. La barre d'ajustement doit être
raccordée de manière adaptée pour les autres épaisseurs
de paroi latérale.
y L'épaisseur de la paroi arrière de niche doit être prise en
compte en cas d'utilisation d'une paroi arrière de niche.
☞ S'assurer que les dimensions de la barre d'ajustement sont
adaptées à la situation de montage.
Profondeur d'armoire 311 - 350 mm
La largeur de la barre d'ajustement (espace entre le capot et la
paroi) correspond à la profondeur d'armoire moins 308 mm.
☞ Couper la barre d'ajustement à la largeur adaptée.
☞ Installer la barre d'ajustement dans les pinces de fixation
sur le corps de hotte.
Baguette de recouvrement (en option)
Pour les modèles suivants, une baguette de recouvrement avec
des pinces de fixation adaptées est également nécessaire :
y BEH 90 FLU – en cas de montage dans les armoires avec
étagères latérales
Un espace libre de 60 mm doit être disponible pour le
déflecteur de hotte sous le rayon latéral.
6 0
☞ Couper la baguette de recouvrement à la largeur adaptée.
☞ Visser les pinces de fixation sur l'appareil (vis à tôle
PH2 3,5 x 9,5 mm).
☞ Insérer la baguette de recouvrement par l'avant.
18
Profondeur d'armoire 300 - 310 mm
La hauteur de la barre d'ajustement correspond à la
profondeur d'armoire moins 286 mm.
☞ Couper la barre d'ajustement à la hauteur adaptée.
☞ Visser les pinces de fixation de la barre d'ajustement
à l'avant sur le corps de hotte.
☞ Installer la barre d'ajustement dans les pinces de fixation
sur le corps de hotte.
Les points suivants sont valables pour toutes les profondeurs
d'armoire :
y La cornière d'adaptation doit pouvoir être retirée à tout
moment pour la maintenance.
y La zone derrière l'avant doit rester accessible à tout
moment pour le changement de filtre (par ex. : avec un
cache amovible).
6006190_a – 20.05.2022
