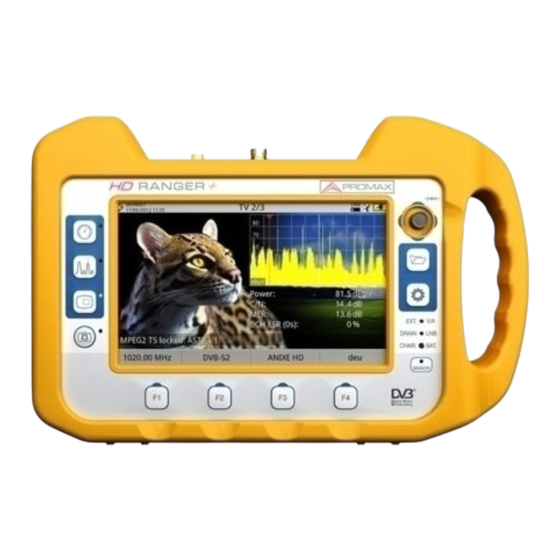

Promax HD RANGER + Guide De Référence Rapide

HD RANGER
CONNEXIONS POUR LE TEST DE FIBRE OPTIQUE
SELECTION DU TEST DE FIBRE OPTIQUE
EXÉCUTION DU TEST DE FIBRE OPTIQUE
(Mesureur sélectif de puissance optique pour les longueurs d'onde 1310/1490/1550 nm)
DEFAULT Test Fibre Optique
04/03/2013 14:33
ÉCHEC
0
-10
-20
-30
Longueur d'Onde: 1310
Référence: -9.7
-14.7
Mesure:
Atténuation:
-5.0
Quitter Établir Référence
9
8
Notice d'utilisation disponible dans la zone de téléchargements de:
+
1
Connecteur FC-APC (entrée du signal optique)
CH
PASSE PASSE
1550
1490
-9.8 -10.7 dBm
-9.8 -12.7 dBm
0.0 -2.0
Avancé
GUIDE DE RÉFÉRENCE RAPIDE
OPTION OPTIQUE
1
Outils
MER par Porteuse
Merogramme
Test Fibre Optique
Datalogger
1 Message d'état en fonction du niveau d'atténuation.
5h15
2
1
Niveau de puissance du signal.
3
Longueur d'onde du signal (nm).
Max.
4 Niveau de puissance du signal de référence capturé et qui est
2
utilisé pour calculer le niveau d'atténuation (dBm).
Umb.
5
Niveau de puissance du signal actuel (dBm).
6
Niveau d'atténuation (dB); Atténuation = Mesure - Référence.
3
nm 7
Touche "Avancé" pour accéder aux options: Seuil Atténuation
4
(voir la ligne pointillée Seuil) et Atténuation Maximale
5
(voir la ligne pointillée Max.).
dB 6
8
Touche "Établir Référence" pour effectuer le calibrage du
7
signal de référence.
9
Bouton "Quitter" pour sortir de l'écran.
www.promax.fr
