minime.
3) A la fin de sa course, le servomoteur doit être arrêté par ses
contacts de fin de course et ne doit pas être bloqué par le
volet ou la vanne. Le servomoteur sera détérioré si il n'a pas
la possibilité d'effectuer la totalité de sa course.
4) Dans aucune installation, le moteur ne doit être utilisé au-
delà de ses caractéristiques.
5) Ne pas forcer la rotation de l'arbre du moteur manuellement
ou à l'aide d'une clef, cela détériorerait le moteur.
ACCOUPLEMENTS DE VANNES
La plaque d'adaptation 220738A doit être utilisée avec les
accouplements Q100, Q601 et Q618 dans les applications pour
vannes (voir figure 4).
CABLAGE
Mettre l'installation hors tension avant d'effectuer tout câblage
afin d'éviter des risques d'électrocution ou de détérioration du
matériel. Tous les câblages doivent être conformes aux
réglementations localement en vigueur, règles de l'art et
nécessités dans l'applications.
Bien s'assurer que la tension et la fréquence d'utilisation
estampillées sur le moteur correspondent aux caractéristiques
de la tension d'alimentation. Les figures 5-8 représentent les
schémas internes. La figure 9 représente le schéma du contact
auxiliaire. Les figures 10-12 représentent des raccordements
types de différentes applications.
Les bornes de raccordement du moteur sont du type à
raccordement rapide et sont situées sur la partie supérieure du
circuit imprimé, tel que représenté en figure 5. L'accès au
compartiment de câblage est obtenu en dévissant les 4 vis
situées sur la partie supérieure du compartiment de câblage et
en enlevant le couvercle. Si le moteur comporte des contacts
auxiliaires ou un transformateur incorporé montés d'origine ou
incorporés sur site, tous les câblages doivent être NEC Classe
1 ou CEC Classe 1 dans les pays concernés.
BOULONS
STANDARD (4)
EQUIPEMENT
DE BASE
VIS OU BOULONS MECANIQUES GALVANISES 1/2 ou 1/4

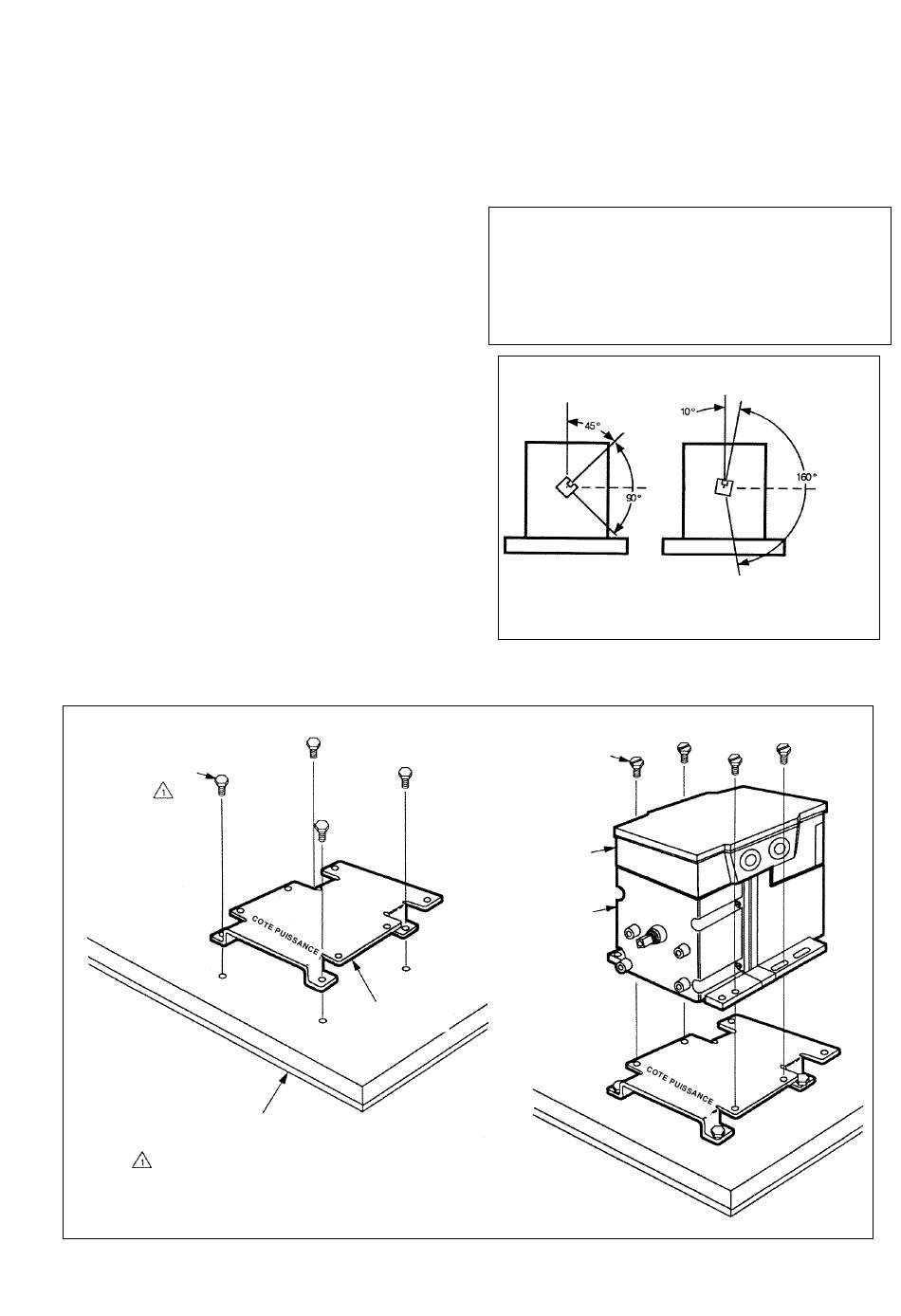

Figure 3 - Montage du moteur avec plaque . Avec cette option, la plaque d'adaptation est préalablement
montée sur l'équipement avec les boulons standard. Le servomoteur est ensuite monté sur la plaque
en utilisant les boulons fournis qui sont vissés dans les trous filetés de la plaque.

COMPARTIMENT DE CABLAGE

Lorsqu'il est utilisé avec des presse-étoupes appropriés, le
compartiment de câblage assure au moteur une protection
NEMA3. Le compartiment de câblage comporte également
des empreintes défonçables pour les gaines de câblage et
contient les bornes de raccordement. Le compartiment de
câblage, existant en standard sur les versions de moteurs
de remplacement, est par ailleurs nécessaire pour permettre
le montage d'un transformateur incorporé ou de contacts
auxiliaires internes.
Si un moteur tourne dans le sens opposé à celui désiré,
la rotation peut être inversée en inversant le sens des fils
de câblage sur le moteur ou sur le bornier de
raccordement. Inverser le sens de rotation d'un M6284
consiste à inverser les fils aux bornes 1 et 2 en n'oubliant
pas d'inverser également les fils aux bornes Y et G.
REFERENCE VERTICALE
ROTATION 90°
Figure 2 - Position de l'arbre moteur arrêté en fin de
COMPARTIMENT
DE CABLAGE
SORTIE
PUISSANCE
PLAQUE
D'ADAPTATION
IMPORTANT
REFERENCE VERTICALE
PLEINE
FERMETURE
PLEINE
OUVERTURE
ROTATION 160°
SERVOMOTEURS SANS RESSORT DE RAPPEL
course. Vue côté sortie puissance
BOULONS
FOURNIS (4)
MOTEUR
PLEINE FERMETURE
PLEINE
OUVERTURE
5
