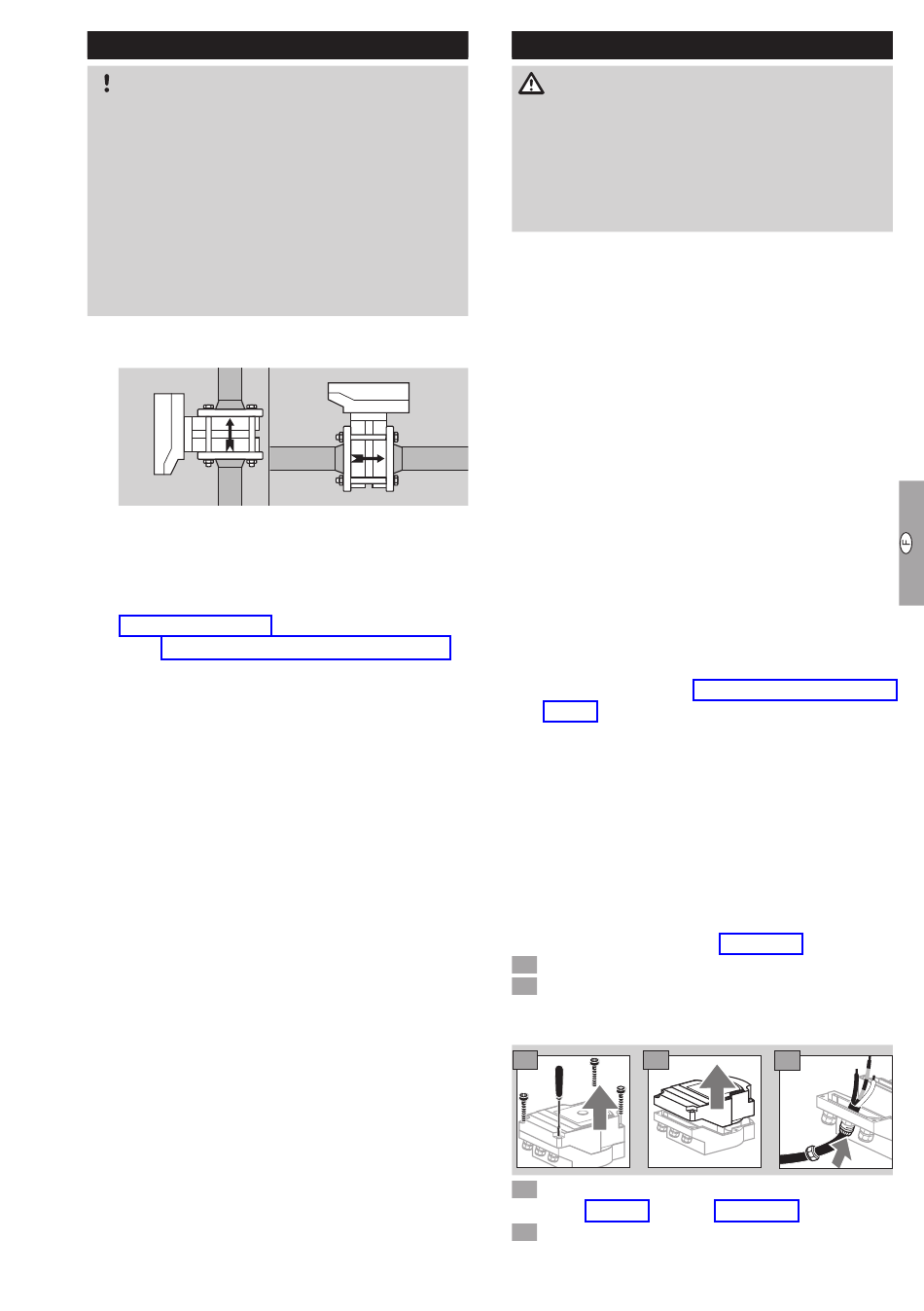

Montage
ATTENTION
Afin que le servomoteur ne subisse pas de dom-
mages, il y a lieu de tenir compte des dispositions
suivantes :
–
Ne pas stocker ou monter l'appareil en plein air.
–
Ne pas isoler le servomoteur avec une isolation
thermique !
–
Une chute de l'appareil risque de l'endommager
irrémédiablement. Si cela se produit, remplacer
l'appareil complet ainsi que les modules asso-
ciés avant toute utilisation.
▷ Position de montage verticale ou horizontale,
pas à l'envers.
▷ Pour la suite du montage de IC 20 avec la vanne
papillon BV.. ou avec la vanne de régulation li-
néaire VFC, voir les instructions de service jointes.
Ou voir www.docuthek.com, Elster Thermal So-
lutions → Produits → 03 Vannes et clapets →
Vannes papillon BV..
ou → Vannes de régulation linéaire IFC, VFC.
▷ Un kit d'adaptation est requis pour un mon-
tage sur vannes papillon DKL, DKG (n° réf. :
74921672).
▷ Si le servomoteur est monté sur un élément de
réglage autre que DKL, DKG, BV.. ou VFC, le
kit d'accouplement pour application individuelle
est nécessaire (n° réf. : 74921671).
Câblage
AVERTISSEMENT
Danger de mort par électrocution !
–
Avant de travailler sur des éléments conduc-
teurs, mettre ceux-ci hors tension !
–
Le servomoteur devra pouvoir être mis hors ten-
sion. Prévoir un appareillage de sectionnement
bipolaire.
▷ Utiliser un câble résistant à la température
(> 90 °C).
▷ Ne pas poser ensemble les câbles d'alimentation
et les câbles de signal.
▷ Les extrémités des conducteurs non raccordés
(brins de réserve) doivent être isolées.
▷ Poser les câbles loin des câbles haute-tension
d'autres appareils.
▷ Veiller à poser les câbles de signal selon la direc-
tive sur la compatibilité électromagnétique.
▷ Utiliser des câbles avec embouts.
▷ Section de câble : 2,5 mm² maxi.
▷ Pour une exploitation en parallèle de deux ou
plusieurs servomoteurs, le découplage électrique
de l'activation par signal progressif trois points
(bornes 1 et 2) est absolument nécessaire pour
éviter les courants de fuite. Nous recommandons
l'utilisation de relais.
▷ Afin de ne pas dépasser le courant maximal, les
condensateurs de déparasitage de l'installation
ne doivent pas être utilisés sans une résistance
série – voir page 9 (Caractéristiques tech-
niques).
▷ Les temps de course sont plus courts à 60 Hz
qu'à 50 Hz avec un facteur de 0,83.
▷ Deux interrupteurs auxiliaires, libres de potentiel
et réglables en continu (cames S1 et S2), per-
mettent de commander des appareils externes
ou de demander des positions intermédiaires.
▷ Les signaux d'entrée pour le servomoteur
peuvent être réglés via des commutateurs DIP.
Les positions des commutateurs DIP non repré-
sentées peuvent être choisies librement, voir plan
de raccordement page 4 (IC 20..E).
Mettre l'installation hors tension.
Fermer l'alimentation gaz.
▷ Avant d'ouvrir l'appareil, l'installateur veillera à
se décharger lui-même.
3
4
6 Câbler selon le plan de raccordement – voir
page 4 (IC 20) et page 4 (IC 20..E).
7 Mettre l'interrupteur S10 sur mode automatique.
▷ Tension aux bornes 3 et 4 établie.
F-3
