OPTIWAVE 5200 C/F
3.3 Capacité des bornes de raccordement
La capacité de serrage des bornes de sortie de courant et le câble de communication est de :
Type de câble
3.4 Système de liaison d'équipotentialité
Version compacte
Une borne située à la base du convertisseur de mesure peut être utilisée comme conducteur de
liaison d'équipotentialité. Brancher l'appareil au système de liaison d'équipotentialité de la zone
à atmosphère explosible.
Version séparée (terrain)
Deux bornes, l'une située sur le support mural et l'autre à la base du boîtier de l'antenne,
peuvent être utilisées comme conducteurs de liaison d'équipotentialité. Brancher l'appareil au
système de liaison d'équipotentialité de la zone à atmosphère explosible.

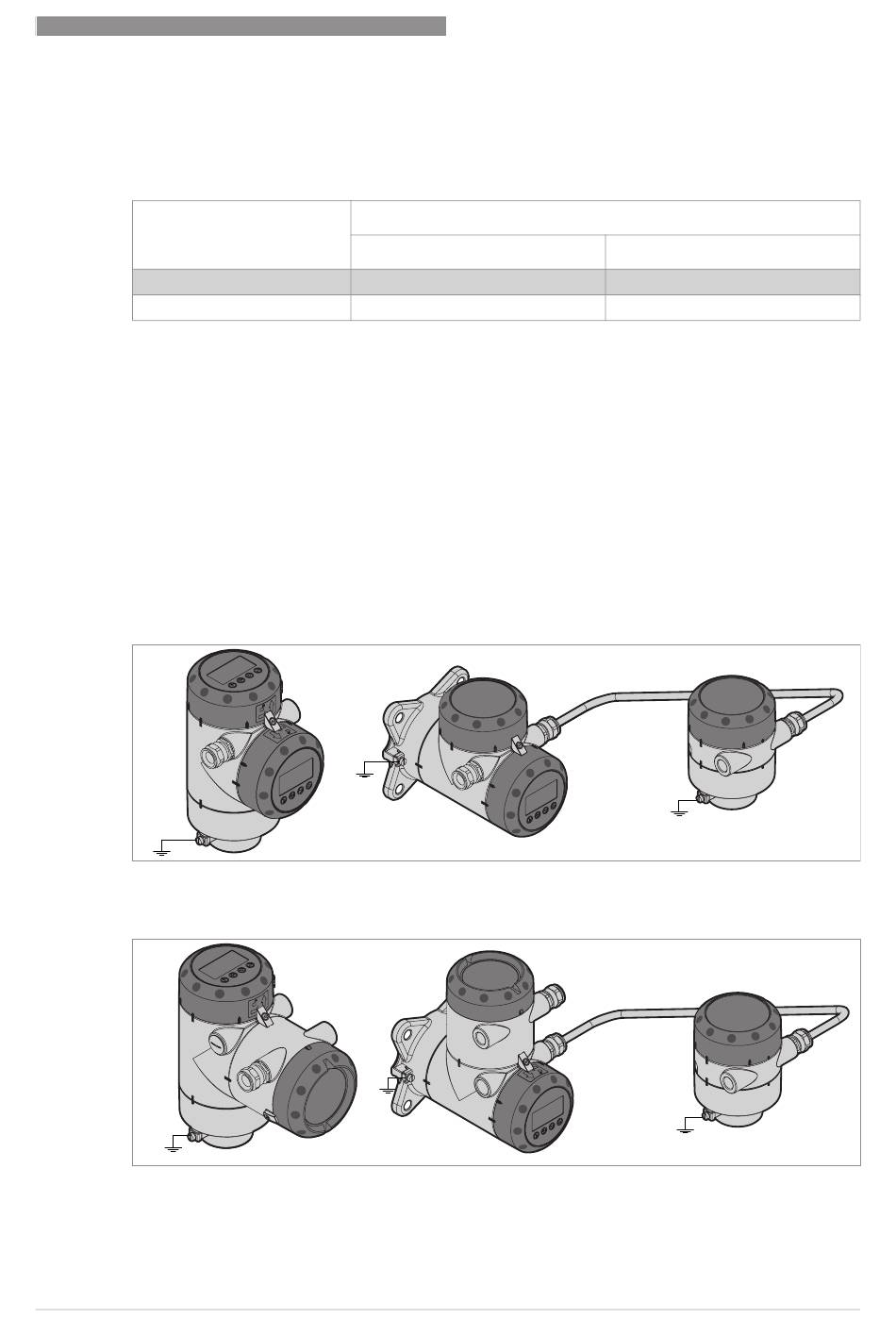

Figure 3-3: Applications Ex i : bornes pour circuit de liaison d'équipotentialité
Figure 3-4: Applications Ex d / Ex t : bornes pour circuit de liaison d'équipotentialité
09/2013 - 4001906002 - AD ATEX OPTIWAVE 5200 R02 fr
Rigide
Flexible
RACCORDEMENT ÉLECTRIQUE
Capacité de serrage des bornes de raccordement
[mm²]
www.krohne.com
[AWG]
4
2,5
3
11
13
23
