Elektrischer Anschluss, Steuerklemmen Und Displayeinheit - Xylem HYDROVAR Watercooled Instructions Pour L'installation Et L'utilisation

5
1
Motoranschluss
(U, V, W)
6,3 x 0,8
4

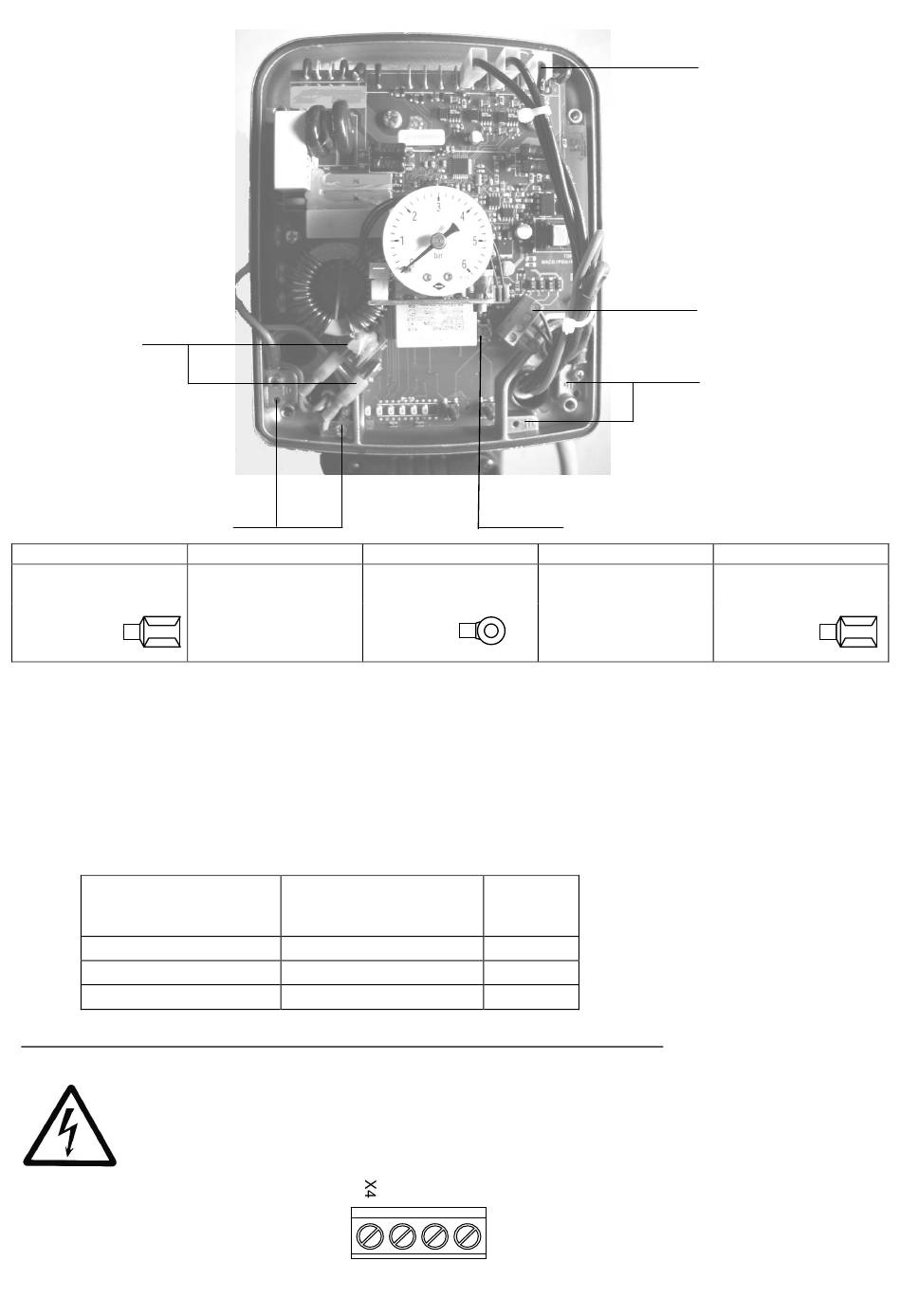

Elektrischer Anschluss, Steuerklemmen und Displayeinheit

Zuerst die hydraulische Montage und erst dann den elektrischen Anschluss durchführen!
a) Die 4 Schrauben von der Abdeckhaube öffnen und Deckel abnehmen.
b) Motoranschlusskabel, Versorgungskabel müssen laut Anschlussplan angeschlossen werden.
c) Steuerkabel für externen Freigabekontakt und Thermistor (PTC) anschließen oder falls nicht benötigt
Klemmen kurzschließen.
Verschraubung
M20x1,5
M16x1,5
M12x1,5
Die Elektronikmasse darf nicht mit anderen Spannungspotentialen verbunden werden!
Die Steuerspannung ist nur einfach isoliert. Zwischen Masse und der Steuerspannung
können Spannungen >100VAC vorhanden sein!
Angeschlossene Schalter oder Relais müssen deshalb doppelt isoliert sein!
Klemmleiste: 1 Masse
2 Extern Ein / Aus
3 Masse
4 Motor PTC
3
2
Steuerklemmen
Kabeldurchmesser
Klemmbereich
7-13 [mm]
4,5-10 [mm]
3,5-7 [mm]
1
4
3
PE (Erde) Nullpunktabgleich
Øi 3,7
Stück
1
2
1
2 3 4
35
1
2
3
4
Spannungs-
versorgung (L, N)
6.3 x 0,8
5
