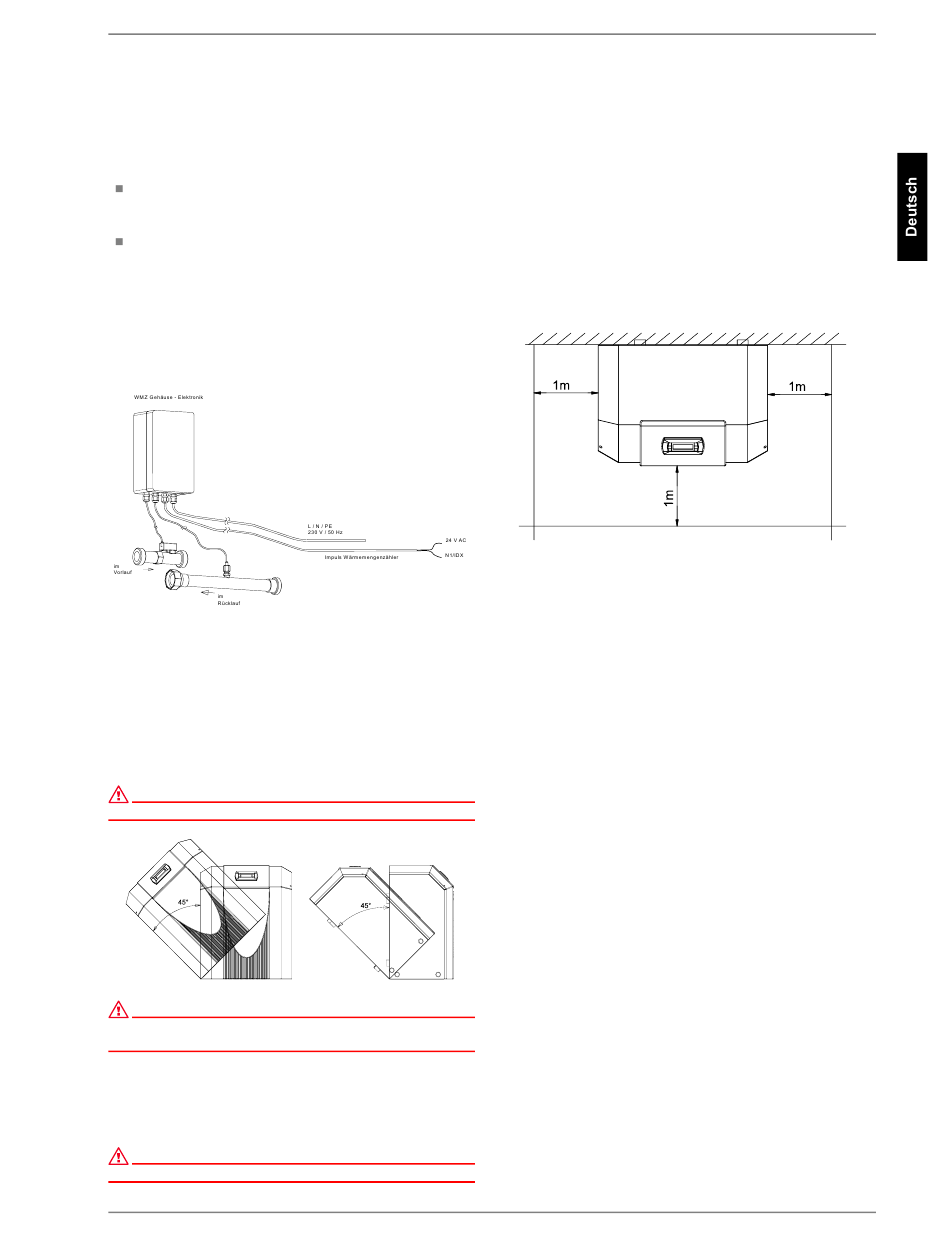

4.5.2 Hydraulische und elektrische
Einbindung des
Wärmemengenzählers
Zur Datenerfassung benötigt der Wärmemengenzähler zwei
Messeinrichtungen.
Das Messrohr für die Durchflussmessung
Dieses ist in den Wärmepumpenvorlauf (Durchflussrichtung
beachten) zu montieren.
Einen Temperatursensor (Kupferrohr mit Tauchhülse)
Dieser ist im Wärmepumpenrücklauf zu montieren.
Der Einbauort der beiden Messrohre sollte sich möglichst nahe
an der Wärmepumpe im Erzeugerkreis befinden.
Der Abstand zu Pumpen, Ventilen und anderen Einbauten ist zu
vermeiden, da Verwirbelungen zu Verfälschungen bei der Wär-
memengenzählung führen können (empfohlen wird eine Beruhi-
gungsstrecke von 50 cm).
5
Transport
Zum Transport auf ebenem Untergrund eignet sich ein Hubwa-
gen. Muss die Wärmepumpe auf unebenem Untergrund oder
über Treppen befördert werden, kann dies mit Tragriemen ge-
schehen. Diese können direkt unter dem Holzrost hindurchge-
führt werden.
ACHTUNG!
Die Wärmepumpe ist nicht am Holzrost befestigt.
ACHTUNG!
Die Wärmepumpe darf nur bis zu einer Neigung von maximal 45° (in jeder
Richtung) gekippt werden.
Zum Anheben des Gerätes ohne Palette sind die seitlich im Rah-
men vorgesehenen Bohrungen zu benutzen. Die seitlichen Ver-
kleidungsbleche sind dabei abzunehmen. Als Tragehilfe kann
ein handelsübliches Rohr dienen.
ACHTUNG!
Gerät nicht an den Bohrungen in den Verkleidungsblechen anheben!
www.dimplex.de
All manuals and user guides at all-guides.com
452232.66.14 · FD 9111
6
Aufstellung
6.1 Allgemeine Hinweise
Das Gerät ist nur in nicht feuchten Innenräumen auf einer ebe-
nen, glatten und waagrechten Fläche aufzustellen. Dabei sollte
der Rahmen rundum dicht am Boden anliegen, um eine geeig-
nete Schallabdichtung zu gewährleisten. Ist dies nicht der Fall,
können zusätzliche schalldämmende Maßnahmen notwendig
werden.
Die Wärmepumpe muss so aufgestellt sein, dass ein Kunden-
diensteinsatz problemlos durchgeführt werden kann. Dies ist ge-
währleistet, wenn ein Abstand von ca. 1 m vor und neben der
Wärmepumpe eingehalten wird.
Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere
Temperaturen als 35 °C auftreten.
6.2 Schallemissionen
Aufgrund der wirkungsvollen Schallisolation arbeitet die Wärme-
pumpe sehr leise. Um eine Schwingungsübertragung auf das
Fundament zu verhindern, sollte eine geeignete, dämpfende
Gummimatte unter den Grundrahmen der Wärmepumpe gelegt
werden.
Um die Übertragung von Geräuschen in das Heizsystem zu ver-
meiden, empfiehlt es sich, die Wärmepumpe mit Schlauchstü-
cken an das Heizsystem zu koppeln.
SI 5MER - SI 11MER
DE-5
