SI 5MER - SI 11MER
4 Accessoires

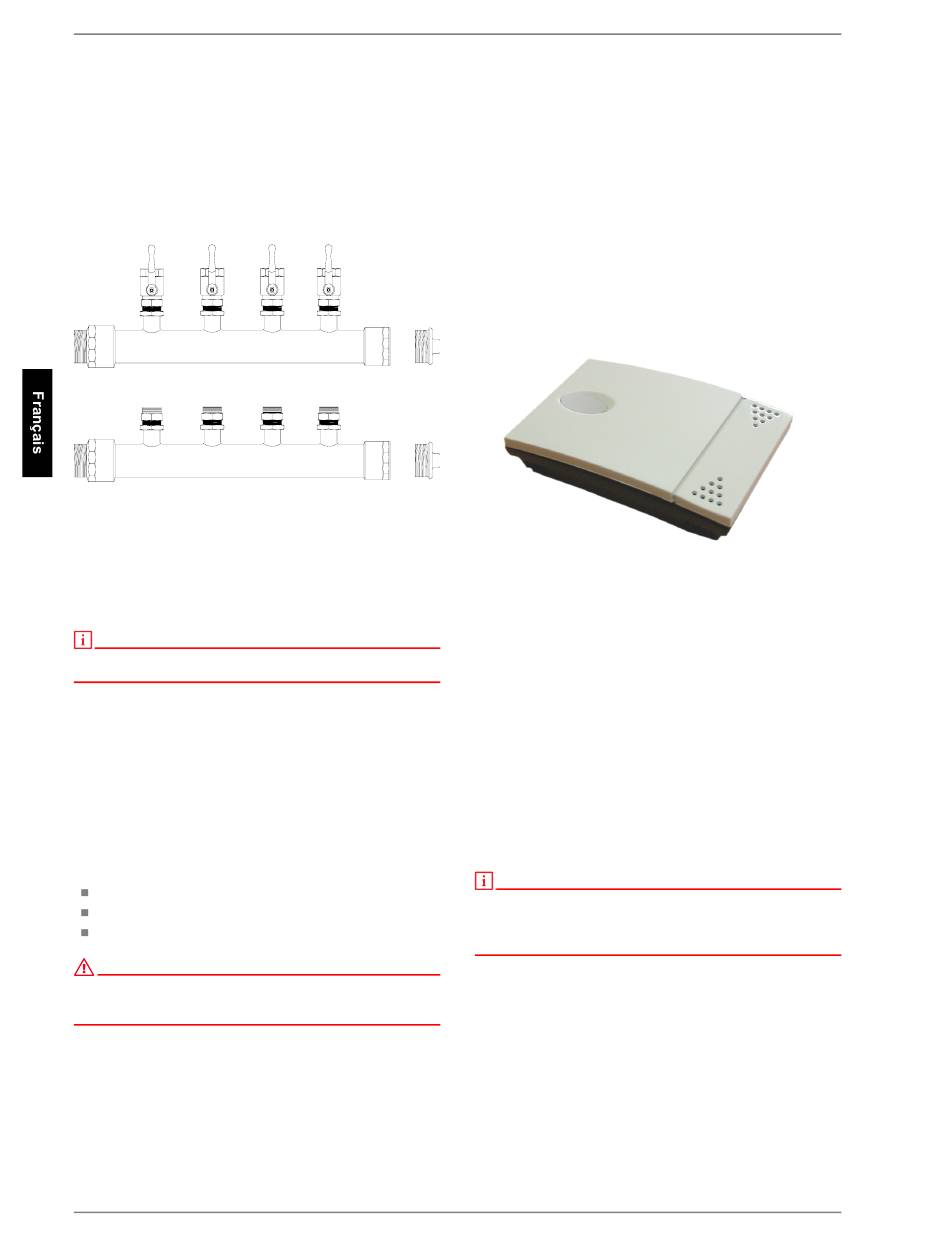

4.1 Distributeur d'eau glycolée
Le distributeur d'eau glycolée réunit les boucles du collecteur de
l'installation de source de chaleur pour former une conduite prin-
cipale qui, elle, est raccordée à la pompe à chaleur. Les robinets
à boisseau sphérique intégrés permettent de couper chaque cir-
cuit d'eau glycolée pour permettre une purge.
4.2 Télécommande
Une station de télécommande est disponible comme accessoire
spécial pour améliorer le confort. La commande et le guidage par
menus sont identiques à ceux du gestionnaire de pompe à cha-
leur. Le raccordement s'effectue via un câble de téléphone à 6
fils (accessoires spéciaux) avec fiche Western.
REMARQUE
Peut être utilisé directement comme station de télécommande dans le cas
de régulateurs de chauffage à unité de commande amovible.
4.3 Système de contrôle-
commande des bâtiments
Le gestionnaire de pompe à chaleur peut être relié au réseau
d'un système de contrôle-commande des bâtiments grâce à la
carte d'interface respective. Pour le raccordement précis et le
paramétrage de l'interface, respecter les instructions de mon-
tage supplémentaires de la carte d'interface.
Les liaisons réseau suivantes sont possibles pour le gestionnaire
de pompes à chaleur :
Modbus
EIB, KNX
Ethernet
ATTENTION !
En cas de commande externe de la pompe à chaleur ou des circulateurs,
prévoir un commutateur de débit supplémentaire, servant à empêcher la
mise en marche du compresseur en cas d'absence de débit.
FR-4
All manuals and user guides at all-guides.com
4.4 Station de climatisation de
Lors du rafraîchissement via un système de chauffage/ rafraî-
chissement par surfaces, la régulation a lieu en fonction de la
température ambiante mesurée au niveau de la station de clima-
tisation de pièce et du taux d'humidité. La température ambiante
désirée est réglée sur le gestionnaire de pompe à chaleur. La
température d'eau de rafraîchissement minimale possible est
calculée à partir de la température ambiante et du taux d'humi-
dité mesurés dans la pièce de référence. Le comportement de la
régulation du rafraîchissement est influencé par la température
ambiante actuelle saisie et par la température ambiante de con-
signe définie.
Fig. 4.1: Station de climatisation de pièce
4.5 Calorimètre WMZ
4.5.1 Description générale
Le calorimètre (WMZ 25/32) sert à répertorier la quantité de cha-
leur dégagée. Ce calorimètre est disponible comme accessoire.
Deux calorimètres sont requis pour la mesure de la quantité de
chaleur du fait de la présence d'un échangeur thermique.
Des capteurs situés dans les circuits de départ et de retour des
conduites de l'échangeur thermique et un module électronique
saisissent les données mesurées et transmettent un message au
gestionnaire de pompe à chaleur, qui, en fonction du mode ac-
tuel de la pompe à chaleur (chauffage/eau chaude sanitaire/eau
de piscine), additionne la quantité de chaleur en kWh et affiche
le résultat dans les menus caractéristiques d'exploitation et his-
torique.
REMARQUE
Le calorimètre est conforme aux exigences de qualité du programme
allemand de stimulation du marché qui favorise l'installation de pompes
à chaleur performantes. Il n'est pas soumis à l'étalonnage obligatoire et
ne peut donc pas être utilisé pour le décompte des coûts de chauffage !
452232.66.14 · FD 9111
pièce
