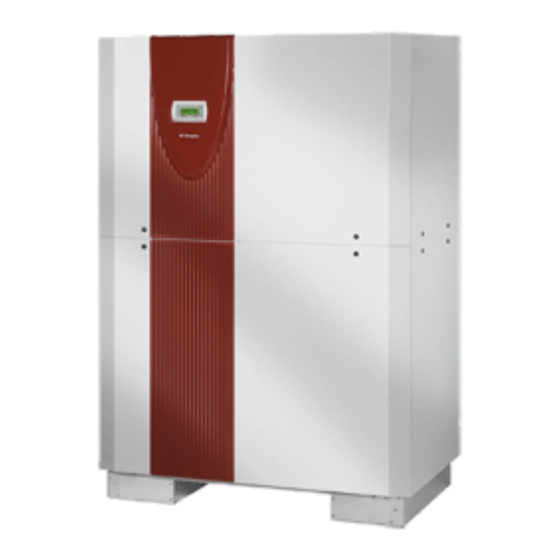

SI 50TE
SI 75TE
SI 100TE
SI 130TE
Sole/Wasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Brine-to-Water
Heat Pump for
Indoor Installation
o
de commande : 452234.66.02
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
eau glycolée-eau
pour installation
intérieure
FD 8806

Publicité

loading

Sommaire des Matières pour Dimplex SI 50TE

  • Page 1 SI 50TE SI 75TE SI 100TE Montage- und SI 130TE Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Sole/Wasser- Brine-to-Water Pompe à chaleur Wärmepumpe für Heat Pump for eau glycolée-eau Innenaufstellung Indoor Installation pour installation intérieure Bestell-Nr. / Order no. / N de commande : 452234.66.02...
  • Page 3: Table Des Matières

    Pflege / Reinigung ........................D-6 9.1 Pflege..............................D-6 9.2 Reinigung Heizungsseite ........................D-6 9.3 Reinigung Wärmequellenseite........................D-6 9.4 Wartung ..............................D-7 10 Störungen / Fehlersuche ......................D-7 11 Außerbetriebnahme / Entsorgung ....................D-7 12 Geräteinformation ........................D-8 13 Garantieurkunde........................... D-9 Anhang / Appendix / Annexes ......................A-I www.dimplex.de...
  • Page 4: Bitte Sofort Lesen

    Bitte sofort lesen 1.2 Bestimmungsgemäßer Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und zählt auch die Beachtung der zugehörigen Produktschriften.
  • Page 5: Verwendungszweck Der Wärmepumpe

    Kältemittel zugeführt. Daraufhin gelangt das Kältemittel in den Verflüssiger und über- trägt hier wiederum seine Wärmeenergie an das Heizwasser. Abhängig vom Betriebspunkt erwärmt sich so das erhitzte Heiz- wasser auf bis zu 60 °C. Steuerung Verdampfer Verflüssiger Verdichter Transportsicherung Filtertrockner www.dimplex.de...
  • Page 6: Zubehör

    Zubehör Aufstellung 4.1 Anschlussflansche 6.1 Allgemeine Hinweise Durch den Einsatz der flachdichtenden Anschlussflansche kann Das Gerät ist grundsätzlich in Innenräumen auf einer ebenen, das Gerät optional auf Flanschanschluss umgestellt werden. glatten und waagrechten Fläche aufzustellen. Dabei sollte der Rahmen rundum dicht am Boden anliegen, um eine geeignete Schallabdichtung zu gewährleisten.
  • Page 7: Wärmequellenseitiger Anschluss

    Sie bitte der beigefügten Gebrauchsanweisung des Reglers. In der Lasteinspeisung ist ein Sicherungsautomat mit gemeinsa- mer Auslösung aller Außenleiter vorzusehen. Die Abschaltung hat allpolig und mit mindestens 3 mm Kontaktöffnungsabstand zu erfolgen. Gleiches gilt für eventuell zusätzlich einzusetzende Sperrschütze, z.B. bei Sperrzeiten durch den Energieversorger. www.dimplex.de...
  • Page 8: Vorgehensweise Bei Inbetriebnahme

    Pflege / Reinigung 8.3 Vorgehensweise bei Inbetriebnahme 9.1 Pflege Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärme- pumpenregler. Die Wärmepumpe arbeitet wartungsfrei. Um Betriebsstörungen durch Schmutzablagerungen in den Wärmeaustauschern zu ver- ACHTUNG! meiden, ist dafür Sorge zu tragen, dass keinerlei Verschmutzun- Inbetriebnahme erfolgt gemäß...
  • Page 9: Wartung

    Umweltrelevante Anforderungen in Bezug auf Rückgewinnung, Wiederverwendung und Entsorgung von Betriebsstoffen und Bauteilen gemäß den gängigen Normen sind einzuhalten. Dabei ist besonders Wert auf eine fachgerechte Entsorgung des Kälte- mittels und Kälteöles zu legen. www.dimplex.de...
  • Page 10: Geräteinformation

    12 Geräteinformation Typ- und Verkaufsbezeichnung SI 50TE SI 75TE SI 100TE SI 130TE Bauform Schutzart nach EN 60 529 IP 21 IP 21 IP 21 IP 21 Aufstellungsort Innen Innen Innen Innen Leistungsangaben Temperatur-Betriebseinsatzgrenzen: Heizwasser-Vorlauf °C bis 60 bis 60...
  • Page 11: Garantieurkunde

    Teile ersetzt werden. Durch Art oder Ort des Einsatzes des Systemtechnik-Kundendienst erfahren Sie über die zentrale Ser- Gerätes oder schlechte Zugänglichkeit des Gerätes bedingte au- vicehotline der Glen Dimplex Deutschland GmbH. ßergewöhnliche Kosten der Mängelbeseitigung werden nicht übernommen. Der freie Gerätezugang muss durch den Endab- Glen Dimplex Deutschland GmbH nehmer gestellt werden.
  • Page 12 Table of contents Read immediately ......................... E-2 1.1 Important Information..........................E-2 1.2 Intended Use............................E-2 1.3 Legal Provisions and Guidelines......................E-2 1.4 Energy-Efficient Use of the Heat Pump ....................E-2 Purpose of the heat pump ......................E-2 2.1 Application ..............................E-2 2.2 Principle of Operation ..........................E-2 Baseline Unit ..........................
  • Page 13: Read Immediately

    Based on the thermostat setting, the heating water is thus heated to up to The electrical connection of the heat pump must be performed 60 °C. according to and conforming with all relevant VDE, EN and IEC www.dimplex.de...
  • Page 14: Baseline Unit

    Baseline Unit Accessories The basic device consists of a ready-to-use heat pump for indoor 4.1 Connecting Flanges installation, complete with sheet metal casing, control panel and integrated controller. The refrigerant circuit contains the Kyoto The use of flat-sealing connecting flanges allows the unit, as an protocol approved refrigerant R404A with a GWP value of 3260.
  • Page 15: Installation

    Once the installation on the heating side has been completed, the heating system must be filled, de-aerated and pressure- tested. www.dimplex.de...
  • Page 16: Commissioning

    8.2 Preparatory Steps For more detailed instructions concerning the connection and functioning of the heat pump controller (e.g. the supplied external Prior to commissioning, the following items need to be checked: wall sensor) please refer to the enclosed operating manual of the controller.
  • Page 17: Care/Cleaning

    The filter screen of the strainer should be cleaned one day after commissioning, thereafter every week. If no more contamination can be noticed any more, the strainer filter can be removed in order to reduce pressure losses. www.dimplex.de...
  • Page 18: Equipment Data

    12 Equipment Data Device information for brine-to-water heat pumps (heating only) Type and order code SI 50TE SI 75TE SI 100TE SI 130TE Design Degree of protection according to EN 60 529 IP21 IP21 IP21 IP 21 Installation location Indoors...
  • Page 19 9.2 Nettoyage côté chauffage........................F-6 9.3 Nettoyage côté source de chaleur ......................F-7 9.4 Entretien ..............................F-7 10 Pannes et leur depistage ......................F-7 11 Mise hors service / Elimination....................F-7 12 Caractéristiques techniques ......................F-8 Anhang / Appendix / Annexes ......................A-I www.dimplex.de...
  • Page 20: Lire Immediatement

    A lire immediatement 1.2 Utilisation conforme Cet appareil ne doit être employé que selon les conditions d'utili- 1.1 Indications importantes sation prévues par le fabricant. Toute autre utilisation est consi- dérée comme non conforme. Les descriptions accompagnant les produits doivent également être prises en compte. Toute modifi- ATTENTION ! cation ou transformation de l'appareil est à...
  • Page 21: Utilisation De La Pompe À Chaleur

    L'agent réfrigérant arrive alors dans le condenseur où à son tour, il transmet l'énergie thermique à l'eau de chauffage. Ainsi, l'eau de chauffage se re chauffe et atteint des températures pouvant aller, en fonction du point de fonctionnement, jusqu'à 60°C. Commande Evaporateur Condenseur Compresseur Protection de transport Filtre déshydrateur www.dimplex.de...
  • Page 22: Accessoires

    Accessoires Mise en place 4.1 Brides de raccordement 6.1 Généralités Grâce aux brides de fixation à joint plan, il est possible, en op- En règle générale, l'appareil doit être installé à l'intérieur, sur une tion, de raccorder l'appareil par brides. surface plane, lisse et horizontale.
  • Page 23: Montage

    à cet effet. Préparer l'eau glycolée avant de remplir l'installation. La concen- tration de l'eau glycolée doit se monter à au moins 25 %, ce qui garantit une protection contre le gel jusqu'à -14°C. www.dimplex.de...
  • Page 24: Mise En Service

    Mise en service Température source Ecart de température max. de chaleur entre l’aller et le retour de 8.1 Généralités l’eau de chauffage à -5° C 0° C 10 K Pour garantir une mise en service en règle, cette dernière doit 1°...
  • Page 25: Nettoyage Côté Source De Chaleur

    ATTENTION ! Les travaux sur la pompe à chaleur doivent être effectués uniquement par des techniciens qualifiés et agréés. ATTENTION ! Avant d’ouvrir l’appareil, assurez-vous que tous les circuits électriques sont bien hors tension. www.dimplex.de...
  • Page 26: Caractéristiques Techniques

    12 Caractéristiques techniques Désignation technique et commerciale SI 50TE SI 75TE SI 100TE SI 130TE Forme Type de protection selon EN 60 529 IP 21 IP 21 IP 21 IP 21 Emplacement en intérieur en intérieur en intérieur en intérieur Indications de puissance Température - limites d’exploitation :...
  • Page 27 Anhang / Appendix / Annexes Maßbilder / Dimensioned drawings / Schémas cotés............... A-II 1.1 Maßbild / Dimensioned drawing / Schéma coté SI 50TE ............... A-II 1.2 Maßbild / Dimensioned drawing / Schéma coté SI 75TE ..............A-III 1.3 Maßbild / Dimensioned drawing / Schéma coté SI 100TE ..............A-IV 1.4 Maßbild / Dimensioned drawing / Schéma coté...
  • Page 28: Maßbilder / Dimensioned Drawings / Schémas Cotés

    1 Maßbilder / Dimensioned drawings / Schémas cotés 1.1 Maßbild / Dimensioned drawing / Schéma coté SI 50TE A-II...
  • Page 29: Maßbild / Dimensioned Drawing / Schéma Coté Si 75Te

    1.2 Maßbild / Dimensioned drawing / Schéma coté SI 75TE www.dimplex.de A-III...
  • Page 30: Maßbild / Dimensioned Drawing / Schéma Coté Si 100Te

    1.3 Maßbild / Dimensioned drawing / Schéma coté SI 100TE A-IV...
  • Page 31: Maßbild / Dimensioned Drawing / Schéma Coté Si 130Te

    1.4 Maßbild / Dimensioned drawing / Schéma coté SI 130TE www.dimplex.de...
  • Page 32: Diagramme / Schematics / Diagrammes

    2 Diagramme / Schematics / Diagrammes 2.1 Kennlinien / Schematics / Courbes caractéristiques SI 50TE A-VI...
  • Page 33: Kennlinien / Schematics / Courbes Caractéristiques Si 75Te

    2.2 Kennlinien / Schematics / Courbes caractéristiques SI 75TE www.dimplex.de A-VII...
  • Page 34: Kennlinien / Schematics / Courbes Caractéristiques Si 100Te

    2.3 Kennlinien / Schematics / Courbes caractéristiques SI 100TE A-VIII...
  • Page 35: Kennlinien / Schematics / Courbes Caractéristiques Si 130Te

    2.4 Kennlinien / Schematics / Courbes caractéristiques SI 130TE www.dimplex.de A-IX...
  • Page 36: Stromlaufpläne / Wiring Diagrams / Schémas Électriques

    3 Stromlaufpläne / Wiring diagrams / Schémas électriques 3.1 Steuerung / Control / Commande SI 50TE...
  • Page 37: Last / Load / Charge Si 50Te

    3.2 Last / Load / Charge SI 50TE www.dimplex.de A-XI...
  • Page 38: Anschlussplan / Terminal Diagram / Schéma De Branchement Si 50Te

    3.3 Anschlussplan / Terminal diagram / Schéma de branchement SI 50TE A-XII...
  • Page 39: Legende / Legend / Légende Si 50Te

    3.4 Legende / Legend / Légende SI 50TE Drahtbrücke von J5-ID3>X2, muss eingelegt wer- Wire jumper across J5-ID3>X2 must be inserted if Le cavalier à fil de J5-ID3>X2, doit être inséré, si den, wenn kein EVU-Sperrschütz gebraucht wird no utility company disable contactor is used pas besoin d’un disjoncteur du fournisser d’électri-...
  • Page 40: Steuerung / Control / Commande Si 75Te - Si 100Te

    3.5 Steuerung / Control / Commande SI 75TE - SI 100TE A-XIV...
  • Page 41: Last / Load / Charge Si 75Te - Si 100Te

    3.6 Last / Load / Charge SI 75TE - SI 100TE www.dimplex.de A-XV...
  • Page 42: Anschlussplan / Terminal Diagram / Schéma De Branchement Si 75Te - Si 100Te

    3.7 Anschlussplan / Terminal diagram / Schéma de branchement SI 75TE - SI 100TE A-XVI...
  • Page 43: Legende / Legend / Légende Si 75Te - Si 100Te

    –––––– werksseitig verdrahtet Wired ready for use câblé départ usine - - - - - - bauseits bei Bedarf anzuschließen To be connected by the customer as required à raccorder par le client au besoin www.dimplex.de A-XVII...
  • Page 44: Steuerung / Control / Commande Si 130Te

    3.9 Steuerung / Control / Commande SI 130TE A-XVIII...
  • Page 45: Last / Load / Charge Si 130Te

    3.10 3.10 Last / Load / Charge SI 130TE www.dimplex.de A-XIX...
  • Page 46: Anschlussplan / Terminal Diagram / Schéma De Branchement Si 130Te

    3.11 3.11 Anschlussplan / Terminal diagram / Schéma de branchement SI 130TE A-XX...
  • Page 47: Legende / Legend / Légende Si 130Te

    Mixer OPEN Mélangeur OUVERT Mischer ZU Mixer CLOSED Mélangeur FERME Bauteile sind bauseits beizustellen, bzw. als Zube- Components to be supplied by the customer, avail- Pièces fournies par le client (disponibles comme hör erhältlich able as accessories accessoires) www.dimplex.de A-XXI...
  • Page 48: Hydraulisches Prinzipschema / Hydraulic Block Diagrams / Schéma Hydraulique

    4 Hydraulisches Prinzipschema / Hydraulic block diagrams / Schéma hydraulique 4.1 Darstellung / Schematic view / Représentation schématique A-XXII...
  • Page 49: Legende / Legend / Légende

    Sensor for heating circuit 2 Sonde 2e circuit de chauffage Fühler 3. Heizkreis Sensor for heating circuit 3 Sonde 3e circuit de chauffage Elektroverteilung Electrical distribution system Distributeur courant électrique Kaltwasser Cold water Eau froide Warmwasser Hot water Eau chaude www.dimplex.de A-XXIII...
  • Page 50: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité A-XXIV...
  • Page 51: Wartungsarbeiten / Maintenance Work / Opérations De Maintenance

    Les opérations de maintenance et les contrôles d’étanchéité suivants ont été effectués selon la directive (EG) n° 84272006: Datum entnommen / aufgefüllt Name der Fachfirma: Unterschrift des Prüfers Date extracted / completed Name of specialised company Signature of examiner Date prélevé / rempli Nom de l’entreprise spécialisée Signature de l’agent de contrôle www.dimplex.de A-XXV...
  • Page 52 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
