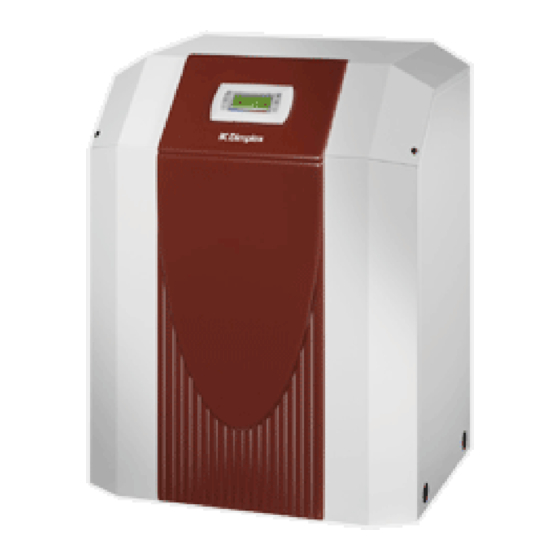

Dimplex SI 5ME Instructions D'installation Et D'utilisation

Masquer les pouces Voir aussi pour SI 5ME:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
SI 5ME
SI 7ME
SI 9ME
SI 11ME
SI 14ME
Sole/Wasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Brine-to-Water
Heat Pump for
Indoor Installation
o
de commande : 452232.66.13
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
eau glycolée-eau
pour installation
intérieure
FD 9603

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour Dimplex SI 5ME

Sommaire des Matières pour Dimplex SI 5ME

  • Page 1 SI 5ME SI 7ME SI 9ME Montage- und SI 11ME Gebrauchsanweisung SI 14ME Installation and Operating Instructions Instructions d’installation et d’utilisation Sole/Wasser- Brine-to-Water Pompe à chaleur Wärmepumpe für Heat Pump for eau glycolée-eau Innenaufstellung Indoor Installation pour installation intérieure Bestell-Nr. / Order no. / N de commande : 452232.66.13...

  • Page 3: Table Des Matières

    SI 5ME - SI 14ME Inhaltsverzeichnis Bitte sofort lesen ........................DE-2 1.1 Wichtige Hinweise ..........................DE-2 1.2 Bestimmungsgemäßer Gebrauch......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ................DE-2 Verwendungszweck der Wärmepumpe ..................DE-3 2.1 Anwendungsbereich ..........................DE-3 2.2 Arbeitsweise ............................

  • Page 4: Bitte Sofort Lesen

    SI 5ME - SI 14ME Bitte sofort lesen 1.2 Bestimmungsgemäßer Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen zählt auch die Beachtung der zugehörigen Projektierungsunter-...

  • Page 5: Verwendungszweck Der Wärmepumpe

    SI 5ME - SI 14ME Verwendungszweck der Grundgerät Wärmepumpe Das Grundgerät besteht aus einer anschlussfertigen Wärme- pumpe für Innenaufstellung mit Blechgehäuse, Schaltkasten und integriertem Wärmepumpenmanager. Der Kältekreis ist „herme- 2.1 Anwendungsbereich tisch geschlossen“ und enthält das vom Kyoto-Protokoll erfasste fluorierte Kältemittel R407C mit einem GWP-Wert von 1774. Es Die Sole/Wasser-Wärmepumpe ist ausschließlich für die Erwär-...

  • Page 6: Zubehör

    SI 5ME - SI 14ME Zubehör 4.4 Wärmemengenzähler WMZ 4.4.1 Allgemeine Beschreibung 4.1 Soleverteiler Der Wärmemengenzähler (WMZ 25/32) dient dazu, die angege- Der Soleverteiler vereinigt die Kollektorschleifen der Wärmequel- bene Wärmemenge zu erfassen. Er ist als Zubehör erhältlich. lenanlage zu einer Hauptleitung, welche an die Wärmepumpe Durch den vorhandenen Zusatzwärmetauscher werden für die...

  • Page 7: Transport

    SI 5ME - SI 14ME Transport Aufstellung Zum Transport auf ebenem Untergrund eignet sich ein Hubwa- 6.1 Allgemeine Hinweise gen. Muss die Wärmepumpe auf unebenem Untergrund oder über Treppen befördert werden, kann dies mit Tragriemen ge- Die Sole/Wasser-Wärmepumpe muss in einem frostfreien und schehen.

  • Page 8: Heizungsseitiger Anschluss

    SI 5ME - SI 14ME 7.2 Heizungsseitiger Anschluss Mindestheizwasserdurchsatz Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem Betriebszustand der Heizungsanlage sicherzustellen. Dieses ACHTUNG! kann z.B. durch Installation eines doppelt differenzdrucklosen Vor Anschluss der Wärmepumpe Heizungsanlage spülen. Verteilers oder eines Überströmventiles erreicht werden.Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem Be-...

  • Page 9: Montage Der Anlegefühler

    SI 5ME - SI 14ME 7.4.1 Fühlerkennlinien 7.4.3 Montage der Anlegefühler Die Montage der Anlegefühler ist nur notwendig, falls diese im Temperatur in °C Lieferumfang der Wärmepumpe enthalten, aber nicht eingebaut NTC-2 in k 14,6 11,4 sind. NTC-10 in k...

  • Page 10: Elektrischer Anschluss

    SI 5ME - SI 14ME 7.5 Elektrischer Anschluss Das Schütz (K21) für die Flanschheizung (E9) im Warmwasserspeicher entsprechend Heizkörperleistung auszulegen und bauseits beizustellen. 7.5.1 Allgemein Die Ansteuerung (230 V AC) erfolgt aus dem WPM über die Klemmen X2/N und N1-J16/NO 10.

  • Page 11: Inbetriebnahme

    SI 5ME - SI 14ME Inbetriebnahme Pflege / Reinigung 8.1 Allgemeine Hinweise 9.1 Pflege Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, Um Betriebsstörungen durch Schmutzablagerungen in den Wär- sollte diese von einem vom Werk autorisierten Kundendienst metauschern zu vermeiden, ist dafür Sorge zu tragen, dass kei- durchgeführt werden.

  • Page 12: Reinigung Wärmequellenseite

    SI 5ME - SI 14ME 10 Störungen / Fehlersuche 9.3 Reinigung Wärmequellenseite Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungs- ACHTUNG! frei arbeiten. Tritt dennoch eine Störung auf, wird dies im Display Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende des Wärmepumpenamanagers angezeigt. Schlagen Sie dazu Schmutzfänger...

  • Page 13: Geräteinformation

    SI 5ME - SI 14ME 12 Geräteinformation Typ- und Verkaufsbezeichnung SI 5ME SI 7ME SI 9ME SI 11ME SI 14ME Bauform Schutzart nach EN 60 529 IP 20 IP 20 IP 20 IP 20 IP 20 Aufstellungsort Innen Innen Innen...

  • Page 14: Garantieurkunde

    SI 5ME - SI 14ME 13 Garantieurkunde Eine Verlängerung der Garantie auf 60 Monate für Heizungs-Wärme- pumpe und zentrale Wohnungslüftungsgeräte ab Inbetriebnahmeda- tum, jedoch maximal 72 Monate ab Auslieferung Werk bzw. 78 Mo- Glen Dimplex Deutschland GmbH nate ab Fertigungsdatum, wird gemäß den nachfolgenden Bedingungen gewährt: Voraussetzung für die Übernahme der ver-...
  • Page 15 SI 5ME - SI 14ME Table of contents Please Read Immediately ......................EN-2 1.1 Important Information........................... EN-2 1.2 Intended Use ............................EN-2 1.3 Legal Regulations and Directives ......................EN-2 1.4 Energy-Efficient Use of the Heat Pump ....................EN-2 Purpose of the Heat Pump ......................EN-3 2.1 Application ............................

  • Page 16: Please Read Immediately

    SI 5ME - SI 14ME Please Read 1.2 Intended Use Immediately This device is only intended for use as specified by the manufac- turer. Any other use beyond that intended by the manufacturer is prohibited. This requires the user to abide by the relevant project 1.1 Important Information...

  • Page 17: Purpose Of The Heat Pump

    SI 5ME - SI 14ME Purpose of the Heat Basic Device Pump The basic device consists of a ready-to-use heat pump for indoor installation, complete with sheet metal casing, control panel and integrated controller. The refrigerant circuit is hermetically 2.1 Application sealed.

  • Page 18: Accessories

    SI 5ME - SI 14ME Accessories 4.4 Thermal energy meter WMZ 4.4.1 General description 4.1 Brine Circuit Manifold The thermal energy meter (WMZ 25/32) is used for measuring The brine circuit manifold merges the individual collector loops of the quantity of thermal energy supplied. It is available as an ac- the heat source system into a single main pipe which is con- cessory.

  • Page 19: Transport

    SI 5ME - SI 14ME Transport Set-up A lift truck is suited for transporting the unit on a level surface. 6.1 General Information Carrying straps may be used if the heat pump needs to be trans- ported on an uneven surface or carried up or down stairs. These The brine-to-water heat pump must be installed in a frost-free, straps can be passed directly underneath the pallet.

  • Page 20: Heating System Connection

    SI 5ME - SI 14ME 7.2 Heating System Connection Minimum heating water flow rate The minimum heating water flow rate through the heat pump must be assured in all operating states of the heating sys- ATTENTION! tem. This can be accomplished, for example, by installing either Flush the heating system prior to connecting the heat pump.

  • Page 21: Installing The Strap-On Sensor

    SI 5ME - SI 14ME 7.4.1 Sensor characteristic curves 7.4.3 Installing the strap-on sensor It is only necessary to mount the strap-on sensors if they are Temperature in °C included in the scope of supply of the heat pump but have not yet NTC-2 in k...

  • Page 22: Electrical Connection

    SI 5ME - SI 14ME 7.5 Electrical connection The contactor (K21) for the flange heater (E9) in the hot water cylinder should be dimensioned according to the radi- ator output and must be supplied by the customer. It is con- 7.5.1 General...

  • Page 23: Commissioning

    SI 5ME - SI 14ME Commissioning Maintenance and Cleaning 8.1 General Information 9.1 Maintenance To ensure that start-up is performed correctly, it should only be carried out by an after-sales service technician authorised by the To prevent faults due to sediment in the heat exchangers, care manufacturer.

  • Page 24: Faults / Trouble-Shooting

    SI 5ME - SI 14ME 10 Faults / Trouble- 11 Decommissioning / Shooting Disposal This heat pump is a quality product and is designed for trouble- Before removing the heat pump, disconnect it from the power free operation. In the event that a fault should occur, it will be in- source and close all valves.

  • Page 25: Device Information

    SI 5ME - SI 14ME 12 Device Information Type and order code SI 5ME SI 7ME SI 9ME SI 11ME SI 14ME Design Degree of protection according to EN 60 529 IP 20 IP 20 IP 20 IP 20 IP 20...
  • Page 26 SI 5ME - SI 14ME EN-12 452232.66.13 · FD 9603 www.dimplex.de...
  • Page 27 SI 5ME - SI 14ME Table des matières A lire immédiatement !....................... FR-2 1.1 Remarques importantes ........................FR-2 1.2 Utilisation conforme ..........................FR-2 1.3 Dispositions légales et directives......................FR-2 1.4 Utilisation de la pompe à chaleur pour économiser de l'énergie ............FR-2 Utilisation de la pompe à chaleur ..................... FR-3 2.1 Domaine d’utilisation..........................FR-3...

  • Page 28: Remarques Importantes

    SI 5ME - SI 14ME A lire immédiatement ! 1.2 Utilisation conforme Cet appareil ne doit être employé que pour l'affectation prévue 1.1 Remarques importantes par le fabricant. Toute autre utilisation est considérée comme non conforme. La documentation accompagnant les projets doit également être prise en compte.

  • Page 29: Utilisation De La Pompe À Chaleur

    SI 5ME - SI 14ME Utilisation de la pompe Appareil de base à chaleur Il s'agit d'une pompe à chaleur pour installation intérieure, prête à brancher, avec jaquette en tôle, panneau de commande et ré- gulateur intégré. Le circuit réfrigérant est " hermétiquement 2.1 Domaine d’utilisation...

  • Page 30: Accessoires

    SI 5ME - SI 14ME Accessoires 4.4 Calorimètre WMZ 4.4.1 Description générale 4.1 Distributeur d'eau glycolée Le calorimètre (WMZ 25/32) sert à répertorier la quantité de cha- Le distributeur d’eau glycolée réunit les boucles du collecteur de leur dégagée. Ce calorimètre est disponible comme accessoire.

  • Page 31: Généralités

    SI 5ME - SI 14ME Transport Installation Le transport par chariot élévateur convient bien à un déplace- 6.1 Généralités ment sur surface plane. Si la pompe à chaleur doit être convoyée sur une surface non plane ou dans des escaliers, il est possible La pompe à...

  • Page 32: Branchement Côté Installation De Chauffage

    SI 5ME - SI 14ME 7.2 Branchement côté installation Débit d'eau de chauffage minimum Quel que soit l'état de fonctionnement de l'installation de chauf- de chauffage fage, un débit d'eau de chauffage minimum doit être garanti dans la pompe à chaleur. Cela peut par ex. être obtenu par l'installa- ATTENTION ! tion d'un distributeur double sans pression différentielle ou d'une...

  • Page 33: Courbes Caractéristiques De La Sonde

    SI 5ME - SI 14ME 7.4.1 Courbes caractéristiques de la 7.4.3 Montage des sondes d'applique sonde Le montage des sondes d'applique est nécessaire uniquement si ces sondes sont comprises dans les fournitures de la pompe à chaleur, mais non montées.

  • Page 34: Branchements Électriques

    SI 5ME - SI 14ME 7.5 Branchements électriques Le contacteur (K20) de la résistance immergée (E10) doit être dimensionné, sur les installations mono-énergétiques (2ème générateur de chaleur) en fonction de la puissance 7.5.1 Généralités de la résistance et fourni par le client. La commande (230 V AC) s’effectue à...

  • Page 35: Procédures À Suivre Lors De La Mise En Service

    SI 5ME - SI 14ME Mise en service Température Différence de température max. source de chaleur entre circuits départ et retour du 8.1 Généralités chauffage à -5° C 0° C 10 K Pour garantir une mise en service en règle, cette dernière doit 1°...

  • Page 36: Défaillances / Recherche De Pannes

    SI 5ME - SI 14ME 10 Défaillances / recherche 9.3 Nettoyage côté source de de pannes chaleur Cette pompe à chaleur est un produit de qualité et elle devrait ATTENTION ! fonctionner sans dysfonctionnements. Si un dysfonctionnement Monter, sur la pompe à chaleur, le filtre qui vous est livré dans l’ouverture devait quand même survenir, celui-ci sera affiché...

  • Page 37: Informations Sur Les Appareils

    SI 5ME - SI 14ME 12 Informations sur les appareils Désignation technique et commerciale SI 5ME SI 7ME SI 9ME SI 11ME SI 14ME Forme Degré de protection selon EN 60 529 IP 20 IP 20 IP 20 IP 20...
  • Page 38 SI 5ME - SI 14ME FR-12 452232.66.13 · FD 9603 www.dimplex.de...

  • Page 39: Anhang / Appendix / Annexes

    1.1 Maßbild / Dimension Drawing / Schéma coté..................A-II Diagramme / Diagrams / Diagrammes ..................A-III 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques SI 5ME ..........A-III 2.2 Kennlinien / Characteristic Curves / Courbes caractéristiques SI 7ME ..........A-IV 2.3 Kennlinien / Characteristic Curves / Courbes caractéristiques SI 9ME ..........A-V 2.4 Kennlinien / Characteristic Curves / Courbes caractéristiques SI 11ME ..........A-VI...

  • Page 40: Maßbilder / Dimension Drawings / Schémas Cotés

    SI 5ME - SI 14ME 1 Maßbilder / Dimension Drawings / Schémas cotés 1.1 Maßbild / Dimension Drawing / Schéma coté A-II 452232.66.13 · FD 9603 www.dimplex.de...

  • Page 41: Diagramme / Diagrams / Diagrammes

    SI 5ME - SI 14ME 2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques SI 5ME www.dimplex.de 452232.66.13 · FD 9603 A-III...
  • Page 42 SI 5ME - SI 14ME 2.2 Kennlinien / Characteristic Curves / Courbes caractéristiques SI 7ME A-IV 452232.66.13 · FD 9603 www.dimplex.de...
  • Page 43 SI 5ME - SI 14ME 2.3 Kennlinien / Characteristic Curves / Courbes caractéristiques SI 9ME www.dimplex.de 452232.66.13 · FD 9603...
  • Page 44 SI 5ME - SI 14ME 2.4 Kennlinien / Characteristic Curves / Courbes caractéristiques SI 11ME A-VI 452232.66.13 · FD 9603 www.dimplex.de...
  • Page 45 SI 5ME - SI 14ME 2.5 Kennlinien / Characteristic Curves / Courbes caractéristiques SI 14ME www.dimplex.de 452232.66.13 · FD 9603 A-VII...
  • Page 46 SI 5ME - SI 14ME 2.6 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d’utilisation A-VIII 452232.66.13 · FD 9603 www.dimplex.de...

  • Page 47: Stromlaufpläne / Circuit Diagrams / Schémas Électriques

    SI 5ME - SI 14ME 3 Stromlaufpläne / Circuit Diagrams / Schémas électriques 3.1 Steuerung / Control / Commande www.dimplex.de 452232.66.13 · FD 9603 A-IX...
  • Page 48 SI 5ME - SI 14ME 3.2 Last / Load / Charge 452232.66.13 · FD 9603 www.dimplex.de...
  • Page 49 SI 5ME - SI 14ME 3.3 Klemmenanschlussplan / Terminal Connection Plan / Schéma de connexion des bornes www.dimplex.de 452232.66.13 · FD 9603 A-XI...
  • Page 50 SI 5ME - SI 14ME 3.4 Legende / Legend / Légende Drahtbrücke, muss eingelegt werden, wenn kein Wire jumper, must be inserted if no blocking con- Le cavalier à fil doit être inséré en absence de dis- Sperrschütz vorhanden ist tactor is fitted joncteur de blocage du fournisseur d'énergie.

  • Page 51: Hydraulische Einbindungsschemen / Hydraulic Integration Diagrams / Schémas D'intégration Hydraulique

    SI 5ME - SI 14ME 4 Hydraulische Einbindungsschemen / Hydraulic integration diagrams / Schémas d'intégration hydraulique 4.1 Monovalente Wärmepumpenanlage mit 3 Heizkreisen und Warmwasserbereitung / Monovalent heat pump system with three heating circuits and domestic hot water preparation / Installation monovalente de pompe à...
  • Page 52 SI 5ME - SI 14ME 4.2 Bivalente Wärmepumpenanlage mit zwei Heizkreisen und Warmwasserbereitung / Bivalent system with two heating circuits and domestic hot water preparation /Installation bivalente avec deux circuits de chauffage et production d´eau chaude sanitaire A-XIV 452232.66.13 · FD 9603...
  • Page 53 SI 5ME - SI 14ME 4.3 Legende / Legend / Légende Rückschlagventil Check valve Clapet anti-retour Absperrventil Shutoff valve Robinet d’arrêt Überstromventil Overflow valve Soupape différetntielle Schmutzfänger Dirt trap Filtre Dreiwegemischer Three-way mixer Mélangeur 3 voies Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß...

  • Page 54: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    SI 5ME - SI 14ME 5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die)
  • Page 55 SI 5ME - SI 14ME www.dimplex.de 452232.66.13 · FD 9603 A-XVII...
  • Page 56 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
