Sommaire des Matières pour IFM LK10 Serie

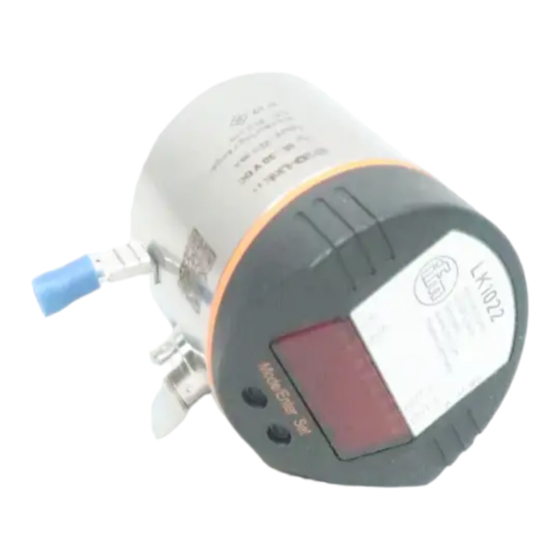

- Page 1 Notice pour utilisateurs Capteur de niveau électronique LK10...
-
Page 2: Table Des Matières
Contenue Eléments de service et d'indication ......48 Fonctionnement et caractéristiques ......49 Aperçu des fonctions . - Page 3 Structure du menu...
-
Page 4: Eléments De Service Et D'indication
Eléments de service et d'indication LED allumée = unité sélectionnée : 2 x LED verte - LED 1 = niveau en cm. - LED 2 = niveau en inch. Indication de l'état de commutation, LED allumée si la sortie correspondante est commutée. 2 x LED jaune - LED 1 = OUT1 (sortie à... -
Page 5: Fonctionnement Et Caractéristiques
Fonctionnement et caractéristiques Application Le capteur de niveau LK10 a été conçu notamment pour satisfaire aux exigences des applications en machines-outils. Il est particulièrement approprié pour contrôler des liquides d'arrosage et de lubrification (émulsions même chargées) ainsi que des huiles de coupe et hydrau- liques. -
Page 6: Aperçu Des Fonctions
Aperçu des fonctions • L'appareil peut être utilisé et monté indifféremment dans des cuves de tailles différentes. Les éléments de fixation peuvent également se trouver dans la zone de mesure active. Veuillez respecter les remarques sur le montage (→ page 51). •... -
Page 7: Montage
Montage LK1022 LK1023 LK1024 inch inch inch L (longueur de la sonde) 26,4 10,4 47,2 18,6 72,8 28,7 M (zone de montage) 14,2 • Fixer des éléments de montage dans la zone M1. • Les éléments de montage doivent être fixés au-dessus du segment de mesure OP et à... - Page 8 • En cas de montage dans des tuyaux plastiques / cuves plastiques, le diamètre intérieur (du tuyau) doit être min. 12 cm (4,8 inch). • En cas de montage dans des tuyaux métalliques, le diamètre intérieur (d) du tuyau doit être au moins de : MEDI = CLW1 MEDI = CLW2, OIL1 MEDI = OIL2...
-
Page 9: Raccordement Électrique
Alimentation selon EN50178, TBTS, TBTP. Mettre l'installation hors tension avant de raccorder l'appareil comme suit : Couleurs des fils conducteurs des Broche / raccordement connecteurs femelles ifm : brun OUT2 (sortie de travail 2) blanc bleu OUT1 (sortie de travail 1) noir Pour assurer un bon fonctionnement, le boîtier du capteur doit... -
Page 10: Programmation
Programmation Appuyer sur le bouton Mode/Enter plusieurs fois jusqu'à ce que le paramètre désiré soit affiché. Appuyer sur le bouton Set et le maintenir appuyé. La valeur de paramètre actuelle clignote pendant 5 s, après la valeur est incrémentée* (pas à pas en appuyant sur le bou- ton-poussoir plusieurs fois ou conti- nuellement en le maintenant appuyé). - Page 11 • MEDI = CLW2 pour fluides aqueux avec des tempéra- tures > 35°C (capteur monté dans le tube thermique isolant / = accessoire ifm). • MEDI = OIL1 pour des huiles (par ex. synthétiques) ou fluides spéciaux avec une constante diélectrique un peu plus haute que celle des huiles minérales.
- Page 12 Programmation Paramètre Protection contre le débordement Avec le paramètre OP vous définissez le niveau de répon- se de la protection contre le débordement (OP = overflow protection). La valeur réglée se réfère au milieu du seg- ment de mesure sélectionné. Typiquement, OP réagit déjà lorsque le segment OP est atteint.
- Page 13 Programmation Paramètre Réglage des paramètres de commutation SP1: point de consigne haut 1 = valeur limite maximale à laquelle la sortie de commutation OUT1 change son état de commutation. rP1: point de consigne bas 1 = valeur limite minimale à laquelle la sor- tie de commutation OUT1 change son état de commutation.
- Page 14 Programmation Paramètre Opération de réglage : • , jusqu'à ce que cOP Appuyer sur le bouton Mode/Enter soit affiché. • Appuyer sur le bouton Set et le maintenir appuyé. clignote. Relâcher le bouton quand L’indication l'affichage ne clignote plus. • En cas de réglage réussi, rdy est indiqué. Retourner au menu en appuyant sur le bouton Mode/Enter.
- Page 15 Plages de réglage pour OFS LK1022 LK1023 LK1024 inch inch inch Plage de réglage 0...78 0...30,6 0...57 0...22,4 0...186 0...73 en pas de Valeurs de réglage pour OP LK1022 LK1023 LK1024 inch inch inch 13,9 16,3 18,8 10,9 10,6 21,2 12,3 11,8 23,6...
- Page 16 Fonction hystérésis (Hno, Hnc) : L'hystérésis garantit un état de commutation stable de la sortie en cas de fluctuations du niveau du fluide autour de la valeur hystérésis présélectionnée. Si le niveau augmente, la sortie commute lorsque la consigne haute est atteinte (SPx / OP*). Si le niveau diminue de nouveau, la sortie ne commute que lorsque le niveau est en-dessous de rPx...
-
Page 17: Mise En Service / Fonctionnement
Mise en service / Fonctionnement Après le montage, le raccordement électrique et la programmation, vérifier le bon fonctionnement de l'appareil. Indication de fonctionnement et de défauts : Initialisation après la mise sous tension. XX.X Indication du niveau. Niveau en-dessous de la zone active. FULL OP (protection contre le débordement) atteint. - Page 18 Lecture des valeurs de paramètres réglées : • Si le bouton-poussoir "Mode / Enter" est appuyé brièvement, les paramètres sont parcourus. • Si le bouton-poussoir "Set" est appuyé brièvement, la valeur de paramètre correspondante est indiquée pendant env. 15 s. Comportement de la sortie en différents modes de fonctionnement OUT1...
-
Page 19: Données Techniques
Pression max. de la cuve [bar] ....... 0,5 (si monté avec les accessoires de montage ifm) Boîtier . -
Page 20: Applications
Applications Cuve hydraulique Surveillance du niveau minimal avec pré-alarme et alarme Sortie de commutation 1: pré-alarme faiblement supérieur à rP1 (pour supprimer les mouvements de vagues) au-dessous du niveau présélectionné → pré-alarme, commencer le remplissage fonction hystérésis, normalement fermé (Hnc) Sortie de commutation 2: alarme valeur minimale atteinte de nouveau →... - Page 21 Applications Système de pompage Vider une cuve avec protection contre le débordement Sortie de commutation 1: régulation vider une cuve valeur normale supérieure dépassée → pompe submersible EN MARCHE valeur normale inférieure atteinte → pompe submersible ARRET fonction hystérésis, normalement ouvert (Hno) Sortie de commutation 2: protection contre le débordement valeur maximale dépassée →...
- Page 22 Applications Cuve de stockage Surveillance de la plage acceptable (alarme) et régulation du niveau Sortie de commuation 1: remplissage valeur préselectionnée supérieure atteinte → terminer le remplissage au-dessous de la valeur préselectionnée inférieure → commencer le remplissage fonction hystérésis, normalement fermé (Hnc) Sortie de commutation 2: fonction de sécurité...
-
Page 23: Dimensions
Dimensions LK1022 LK1023 LK1024 inch inch inch L (longueur de la sonde) 26,4 10,4 47,2 18,6 72,8 28,7 A (zone active) 19,5 39,0 15,4 58,5 23,0 (zone non active 1) 10,2 (zone non active 2) Visualisation alphanumérique à 4 digits LEDs Boutons-poussoir Raccord au boîtier (connecteur plat 6,3 mm selon...
