RACCORDEMENTS HYDRAULIQUES
ÉVACUATION DE LA CONDENSATION
Un système d'évacuation approprié doit comprendre un siphon afin de :
•
permettre la vidange de la condensation ;
•
prévenir l'entrée d'air dans les systèmes en dépression ;
•
prévenir la sortie d'air dans les systèmes sous pression ;
•
prévenir l'infiltration d'odeurs ou d'insectes.
REMARQUE
Une étiquette reportant les dimensions conseillées du siphon est placée sur les
panneaux externes en correspondance de la vidange de la condensation
nég.
Le bac de récupération condensation de l'unité de base est équipé d'une double vidange filetage mâle 1/2' G UNI 338 (pour les tailles 03-10 comprises).
Pour les tailles 14-40 et pour les modules MBF la vidange filetage mâle est unique 1' G UNI 338.
Toutes les vidanges doivent être raccordées à un système d'évacuation de la condensation équipé de siphon.
BATTERIES À EAU
Pour un raccordement correct à l'installation hydraulique respecter les
indications suivantes :
•
le raccordement des batteries doit être effectué afin qu'aucune
vibration ne soit transmise par l'unité à l'installation ou vice versa.
L'installateur doit donc interposer entre les deux circuits des tuyaux
ou des joints flexibles
•
le parcours des canalisations doit être étudié de façon à ne pas créer
d'obstacles en cas d'extraction de la batterie et entraver la possibilité
d'inspection et de maintenance de l'unité et de tout accessoire
•
prévoir un ancrage adéquat pour supporter les tubulures de façon à
éviter que le poids porte sur l'unité de récupération
•
pour le branchement à l'installation, il est indispensable de respecter
les références adhésives apposées sur le coté de l'unité (entrée fluide
- sortie fluide)

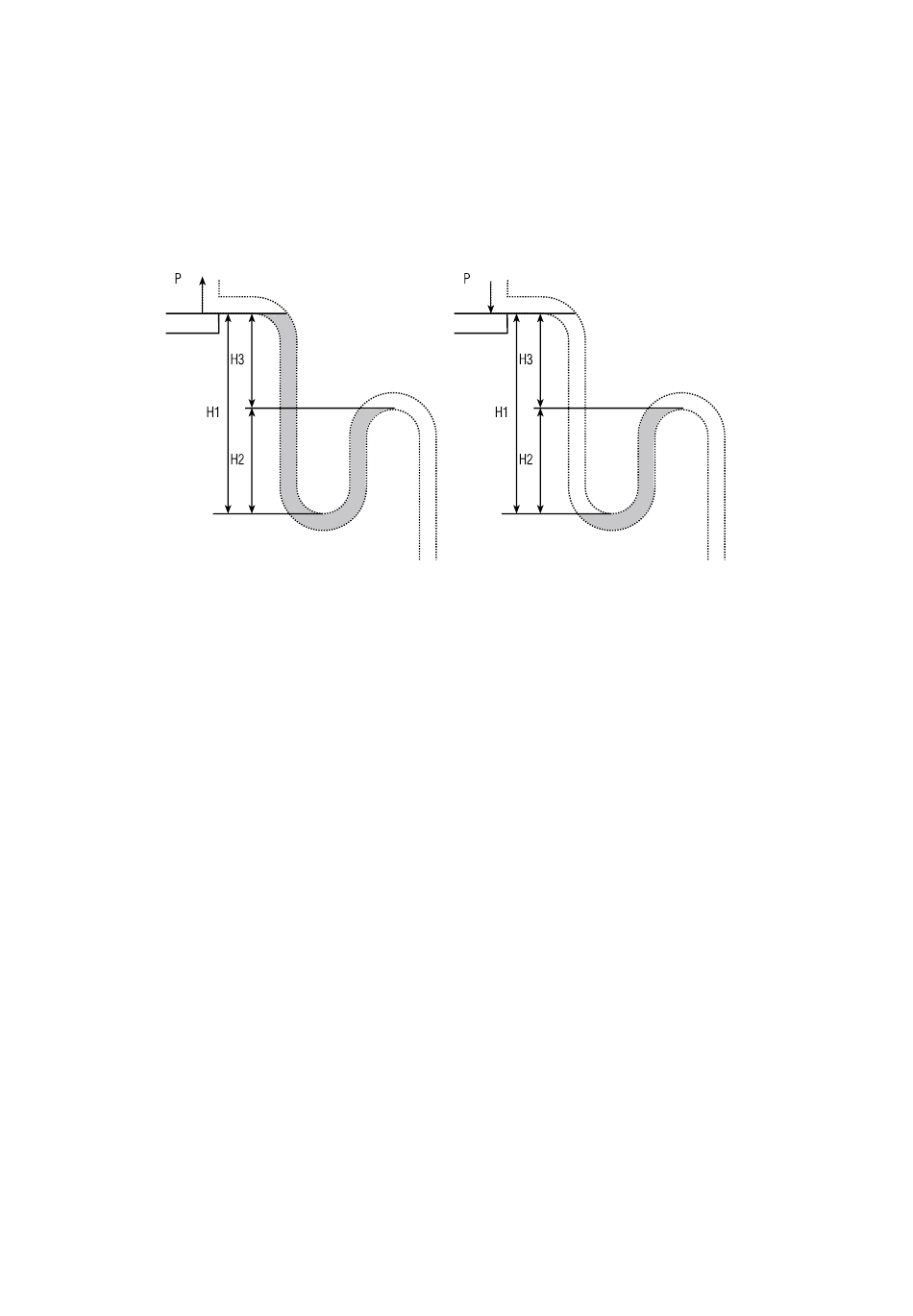

Systèmes en dépression :
H1 = 2P
H2 = H1/2
Système sous pression :
H1 = 2P
H2 = H1/2
avec P = pression exprimée en mm de colonne d'eau (1 mm environ = 9,81 Pa).
pos.
•
lors du serrage des raccords hydrauliques, il est impératif de bloquer,
à l'aide d'une clé, les raccords de la batterie tandis que l'on visse le
raccord de l'installation, afin d'éviter toute torsion des collecteurs en
cuivre de la batterie
•
prévoir des vannes d'arrêt pour isoler la batterie du reste du circuit
en cas de débranchement du reste du circuit
•
monter la soupape de purge de l'air sur la partie la plus haute de la
batterie et une vanne de vidange de l'eau située sur la partie la plus
basse
•
pour éviter des brûlures, les tubulures doivent être isolées méticuleu-
sement avec un matériau approprié jusqu'au bord des panneaux
•
en présence de conditions climatiques difficiles prévoir un dispositif
antigel.
