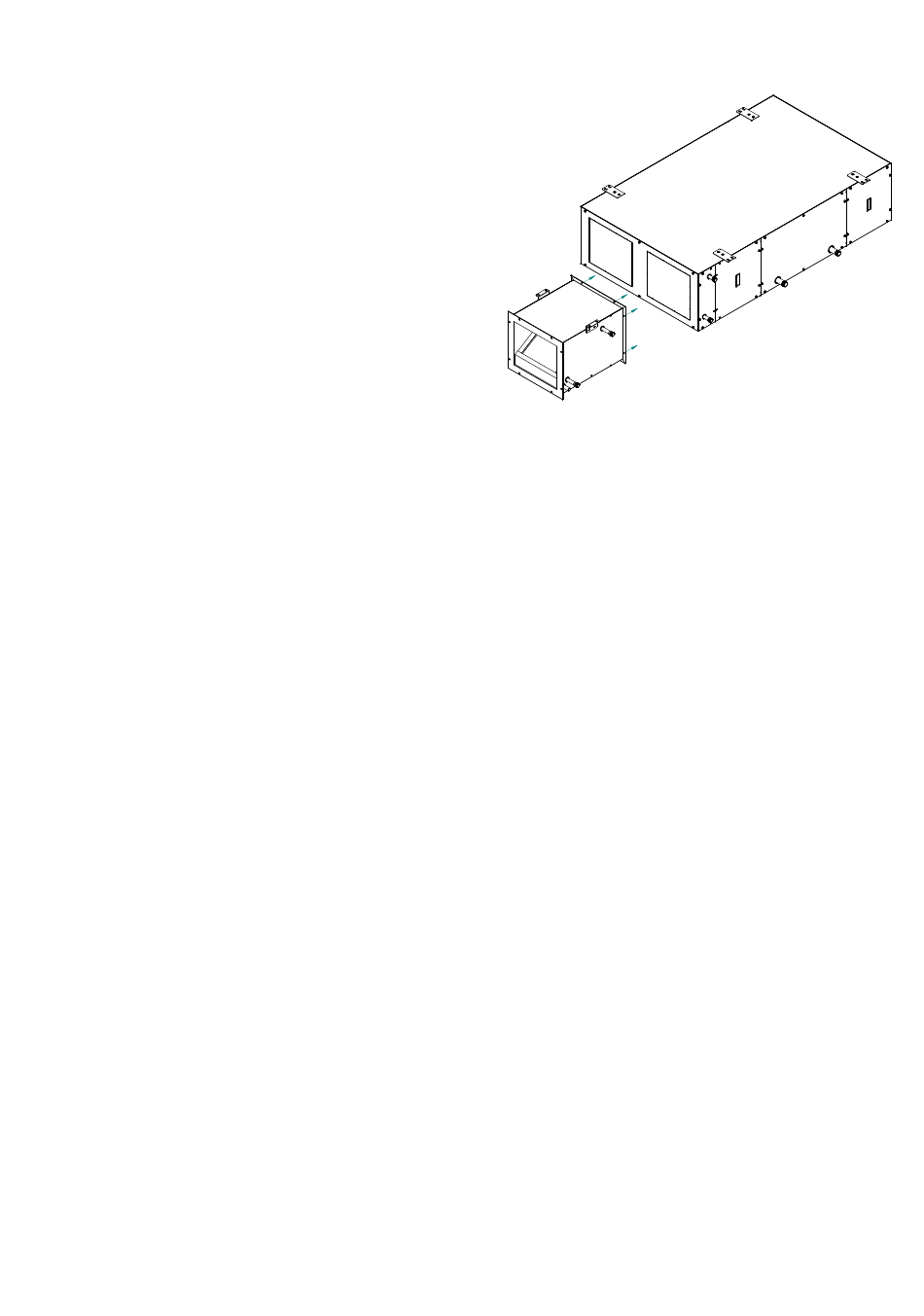

RACCORDEMENT MODULES SUPPLÉMENTAIRES
Pour le raccordement respecter la procédure suivante :
TAILLES 030-100 :
1) localiser la bouche de l'unité sur laquelle le module sera fixé ;
2) appliquer sur le périmètre de contact entre le module et l'unité de base
un joint d'étanchéité ;
3) approcher le module supplémentaire à l'unité base en le centrant sur la
bouche ;
4) au moyen d'étriers, si présents, soutenir le module afin que son poids ne
pèse pas sur l'unité ;
5) fixer le module avec les vis taraudeuses fournies.
TAILLES 140-400 :
1) localiser la bouche de l'unité sur laquelle le module sera fixé ;
2) enlever les vis M6x16 de l'unité situées en correspondance des trous
passants sur la bride du module accessoire.
ATTENTION : DURANT CETTE OPÉRATION NE PAS ENLEVER D'AUTRES VIS/
PANNEAUX ;
3) appliquer sur le périmètre de contact entre le module et l'unité de base
un joint d'étanchéité ;
4) approcher le module supplémentaire à l'unité base en le centrant sur la
bouche ;
5) au moyen d'étriers, si présents, soutenir le module afin que son poids ne
pèse pas sur l'unité ;
6) fixer le module avec les vis M6x25 fournies en équipement en correspon-
dance des trous filetés d'où ont été enlevées les vis M6x16 au préalable.
POUR LES MODULES ÉQUIPÉS D'ÉTRIERS DE FIXATION AU PLAFOND, IL EST
INTERDIT DE SOULEVER L'UNITÉ AVEC LE MODULE RACCORDÉ.
LE MODULE DOIT ÊTRE SOUTENU AVEC LES ÉTRIERS FOURNIS.
