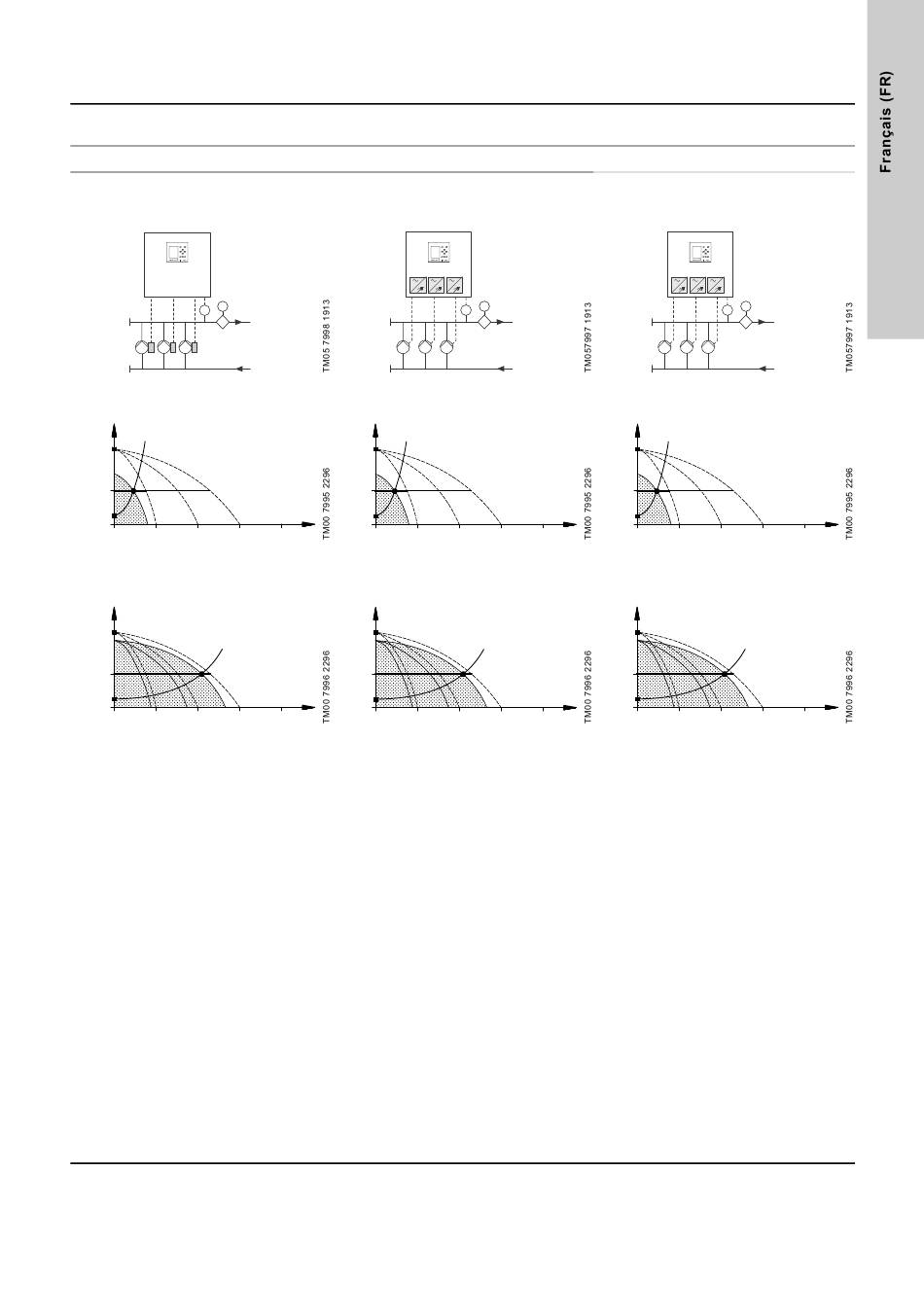

7. Aperçu de variantes de commande
Les exemples ci-dessous se basent sur des installations à vitesse variable.
Installations équipées de pompes à
vitesse variable
Control DDD-E
E : Control DDD avec trois pompes
électroniques.
FT
PT
Fig. 9
Aperçu de l'installation, pompes
électroniques
H
H
consigne
Fig. 12 Une pompe électronique en
service.
H
H
consigne
Fig. 15 Trois pompes électroniques en
service
• Le Control DDD-EF maintient la pression
au niveau des points critiques de l'instal-
lation en ajustant constamment la vitesse
des pompes.
• Les performances du groupe sont adap-
tées à la demande en démarrant/arrêtant
le nombre de pompes requis et en effec-
tuant une marche en parallèle des
pompes en service.
• La permutation entre les pompes est
automatique et dépend de la charge, des
heures de fonctionnement et du défaut.
• Toutes les pompes en service tournent à
la même vitesse.
• Le nombre de pompes en service dépend
également de la consommation d'énergie
des pompes. Si une seule pompe est
nécessaire, deux pompes fonctionneront
à vitesse réduite si la consommation
d'énergie s'en trouve réduite. Ceci exige
que la pression différentielle de la pompe
soit mesurée et que les données de la
courbe de la pompe soient à la disposi-
tion du coffret de commande.
Installations avec pompes connectées aux convertisseurs de fréquence
Control DDD-EC
EC : Control DDD avec trois pompes,
chacune étant raccordée à un convertis-
seur de fréquence CUE Grundfos.
FT
PT
Fig. 10 Aperçu de l'installation,
convertisseurs de fréquence
H
H
consigne
Q
Fig. 13 Une pompe connectée à un
convertisseur de fréquence en
service
H
H
consigne
Q
Fig. 16 Trois pompes connectées à des
convertisseurs de fréquence en
service
• Le Control DDD-EC maintient la pression
au niveau des points critiques de l'instal-
lation en ajustant constamment la vitesse
des pompes.
• Les performances du groupe sont adap-
tées à la demande en démarrant/arrêtant
le nombre de pompes requis et en effec-
tuant une marche en parallèle des
pompes en service.
• La permutation entre les pompes est
automatique et dépend de la charge, des
heures de fonctionnement et du défaut.
• Toutes les pompes en service tournent à
la même vitesse.
• Le nombre de pompes en service dépend
également de la consommation d'énergie
des pompes. Si une seule pompe est
nécessaire, deux pompes fonctionneront
à vitesse réduite si la consommation
d'énergie s'en trouve réduite. Ceci exige
que la pression différentielle de la pompe
soit mesurée et que les données de la
courbe de la pompe soient à la disposi-
tion du coffret de commande.
Control DDD-EF
EF : Control DDD avec trois pompes,
chacune étant raccordée à un convertisseur
de fréquence.
FT
PT
Fig. 11 Aperçu de l'installation,
convertisseurs de fréquence
H
H
consigne
Q
Fig. 14 Une pompe connectée à un
convertisseur de fréquence en
service
H
H
consigne
Q
Fig. 17 Trois pompes connectées à des
convertisseurs de fréquence en
service
• Le Control DDD-EF maintient la pression
au niveau des points critiques de l'instal-
lation en ajustant constamment la vitesse
des pompes.
• Les performances du groupe sont adap-
tées à la demande en démarrant/arrêtant
le nombre de pompes requis et en effec-
tuant une marche en parallèle des
pompes en service.
• La permutation entre les pompes est
automatique et dépend de la charge, des
heures de fonctionnement et du défaut.
• Toutes les pompes en service tournent à
la même vitesse.
• Le nombre de pompes en service dépend
également de la consommation d'énergie
des pompes. Si une seule pompe est
nécessaire, deux pompes fonctionneront
à vitesse réduite si la consommation
d'énergie s'en trouve réduite. Ceci exige
que la pression différentielle de la pompe
soit mesurée et que les données de la
courbe de la pompe soient à la disposi-
tion du coffret de commande.
Q
Q
9
