CEM et harmoniques

9 CEM et harmoniques
9.1 Généralités concernant les émissions CEM
Les transitoires en salves se produisent généralement à des fréquences comprises entre 150 kHz et 30 MHz. Des interfé-
rences en suspension dans l'air émanant du système du variateur de fréquence (30 MHz-1 GHz) sont notamment générées
par l'onduleur, le câble du moteur et le moteur.
Les courants de fuite sont imputables aux courants capacitifs affectant le câble moteur et au rapport dU/dt élevé de la
tension du moteur.
Les câbles moteur blindés augmentent le courant de fuite (voir l'Illustration 9.1) car ils ont une capacité par rapport à la terre
supérieure à celle des câbles non blindés. L'absence de filtrage du courant de fuite se traduit par des interférences
accentuées sur le secteur dans la plage de fréquences radio inférieure à 5 MHz. Étant donné que le courant de fuite (I
renvoyé vers l'unité par le blindage (I
moteur.
Tandis que le blindage réduit l'interférence rayonnée, il augmente les interférences basse fréquence sur le secteur. Relier le
blindage du câble du moteur aux boîtiers du variateur de fréquence et du moteur. Pour raccorder le blindage, utiliser des
étriers de blindage intégrés afin d'éviter les extrémités blindées torsadées. Les extrémités blindées torsadées augmentent
l'impédance du blindage à des fréquences élevées, ce qui réduit l'effet du blindage et accroît le courant de fuite (I
En cas d'utilisation d'un câble blindé pour le bus de terrain, le relais, le câble de commande, l'interface signal et le frein,
raccorder le blindage au boîtier aux deux extrémités. Dans certaines situations, il peut toutefois s'avérer nécessaire d'inter-
rompre le blindage pour éviter les boucles de courant.
z
L1
z
L2
z
L3
z
PE
PE
3
1
Fil de terre
2
Blindage
3
Alimentation secteur CA
4
Variateur de fréquence
5
Câble moteur blindé
6
Moteur

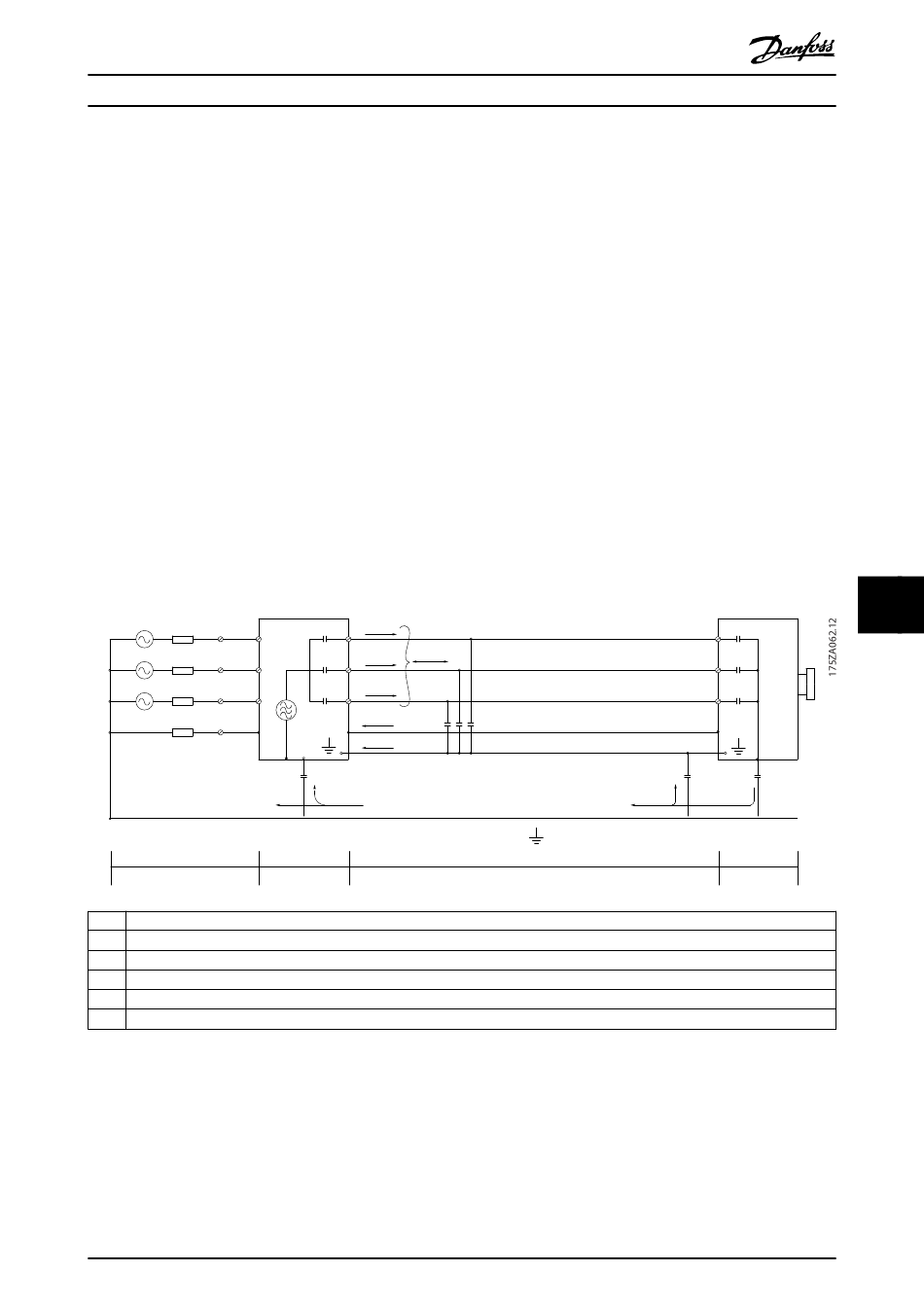

Illustration 9.1 Courants de fuite
Illustration 9.1 montre l'exemple d'un variateur de fréquence à 6 impulsions, mais il peut s'appliquer également à un
variateur à 12 impulsions.
En cas de raccordement du blindage sur une plaque de montage, utiliser une plaque métallique afin de renvoyer les
courants de blindage vers le variateur de fréquence. Il importe d'assurer un bon contact électrique à partir de la plaque de
