RMXRBA
UNITES TYPE ROOF TOP – VENTILATEURS AXIAUX
FONCTIONNEMENT
REGULATEUR pGD1 ou Mini PGD
C. Programmation des jours de vacances/fériés individuellement et jusqu'à 6 jours différents.
D. Configuration des deux points de consigne SET1 et SET2
Réseau local
Il est possible de travailler sur plusieurs machines à la fois à partir d'un même terminal en formant un RÉSEAU
LOCAL (LAN).
Adressage des unités sur le RÉSEAU:
1.
2.
3.
4.
5.
6.
7.

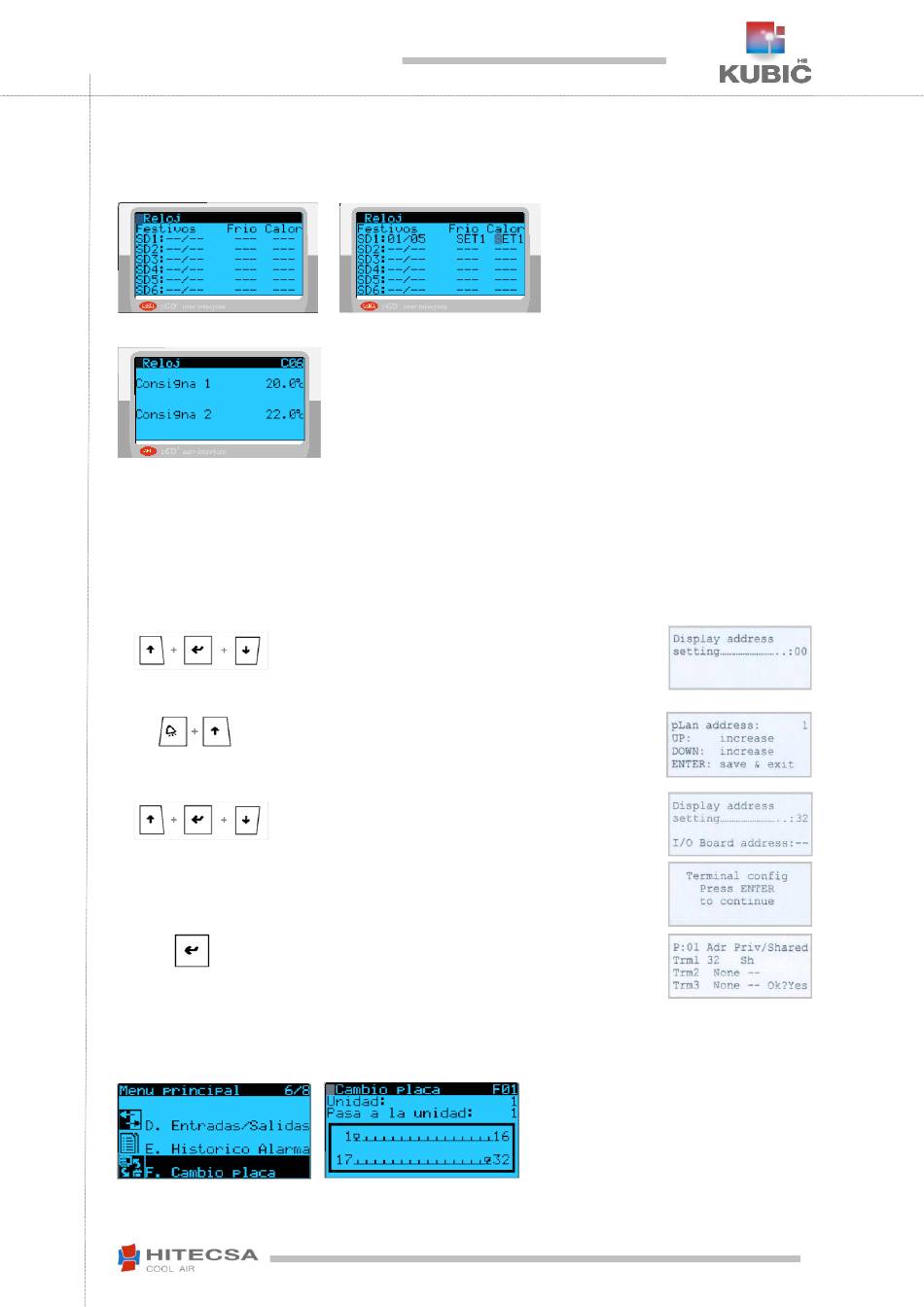

Accès aux Unités sur le Réseau
Dans le Menu Principal sélectionner: "changer carte", l'écran qui apparaît affiche l'unité "unité:" et l'unité à laquelle
nous souhaitons passer "Passer à l'unité:". Modifier la valeur et la confirmer en appuyant sur ''Enter''.
Connecter le terminal pGD à la carte que nous souhaitons
adresser, celle-ci devant être déconnectée de tout autre
réseau, pLan, Modbus, etc...
Appuyer sur les trois boutons jusqu'à l'apparition de l'image
de droite. Changer la valeur Display address setting de 32
à 00.
Mettre la carte hors tension
Appuyer sur les deux boutons (alarme + flèche vers le haut)
et mettre la carte sous tension
L'écran suivant apparaîtra:
pLan address: changer sa valeur de 0 à la valeur de
l'adresse souhaitée (1,..).
Appuyer sur les trois boutons jusqu'à l'apparition du même
écran et saisir à nouveau la valeur de Display address
setting "32". Appuyer sur ''Enter'' pour confirmer.
Saisir dans I/O Board adress la valeur souhaitée déjà saisie
dans pLan address puis appuyer sur "Enter" pour confirmer.
L'écran suivant apparaîtra (voir image de droite), appuyer à
nouveau sur "ENTER"
Après avoir appuyé sur ''ENTER'' configurer l'écran suivant
comme suit:
L'écran indique que notre terminal (Trm1) a l'adresse 32 et
qu'il est du type shared (Sh) non privé. Se placer sur Ok?Yes
et confirmer.
Saisir la date du jour de vacances/férié et les
points de consigne ou OFF si l'appareil sera
arrêté.
Exemple:
Jour 1/05 en marche avec le point de consigne
SET1.
Saisir les valeurs pour les deux points de
consigne (SET1 y SET2) que nous avons
utilisés dans les écrans précédents.
Il sera possible de les modifier si nécessaire
par exemple lors du passage du froid au
chaud et inversement.
05.18 207793 Rev.100
28
