RMXRBA
UNITES TYPE ROOF TOP – VENTILATEURS AXIAUX
INSTALLATION
SCHEMA ELECTRIQUE

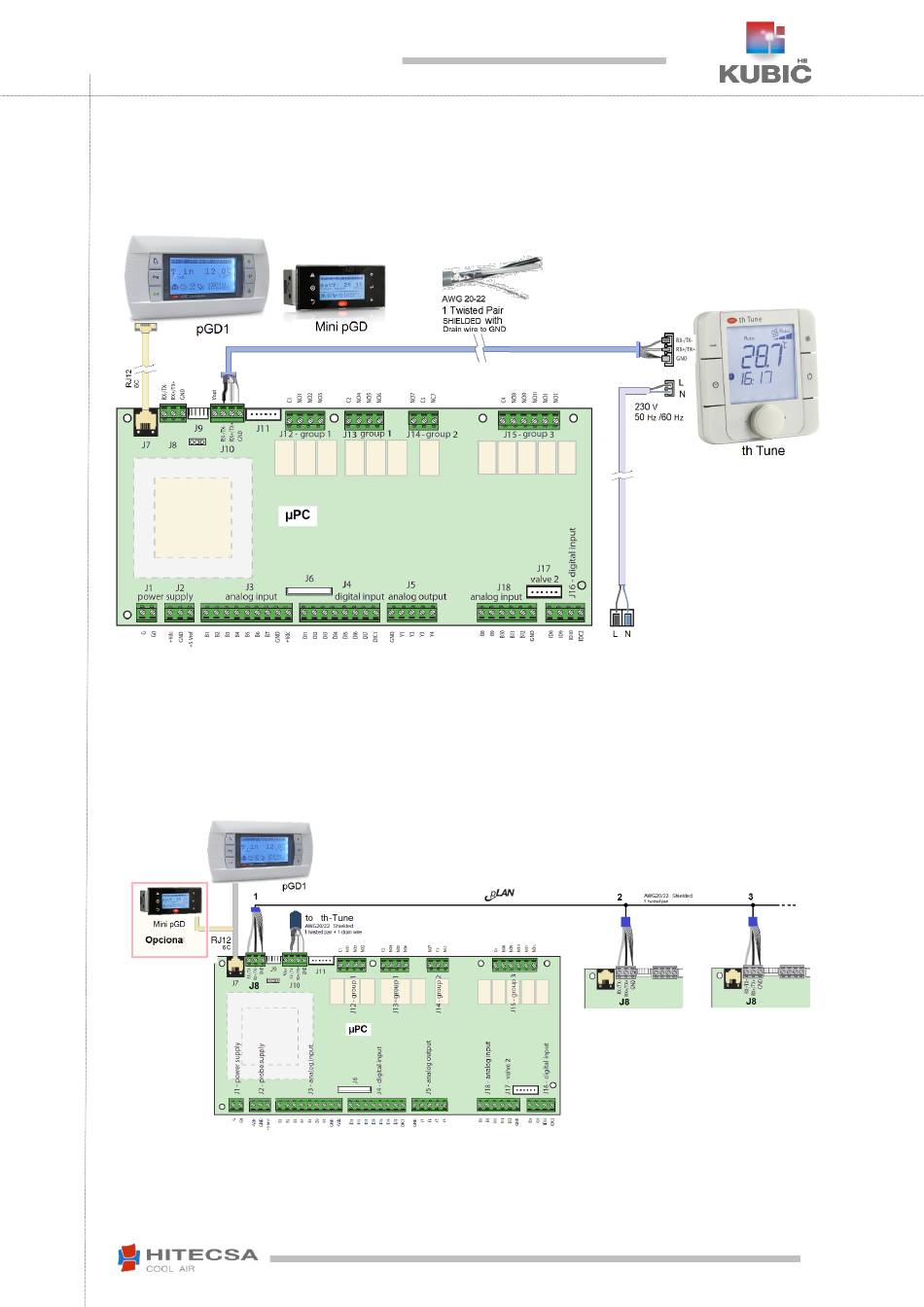

Connexion du régulateur TH-Tune
(pGD1 ou Mini-pGD en option)
- Une paire torsadée (AWG 20-22 o 0,5mm²- 0,34mm²) blindée et drain conducteur.
- Câble d'alimentation de deux conducteurs (0,75mm² - 1mm²). Connecter au bornier du boîtier électrique (L,N)
- Câble téléphonique de 6 fils avec connecteurs RJ12. Longueur de câble maximum 50 m.
Connexion en Réseau pLAN
(communication entre plusieurs appareils).
La connexion d'un terminal pGD1 (Mini pGD) est indispensable pour pouvoir configurer le réseau.
- La connexion au pGD1 se fait par câble téléphonique de 6 fils. Pour des longueurs de câbles supérieures à 50
m, intercaler un TCONN (avec 2 paires torsadées et blindées, voir schéma). Pour des longueurs supérieures,
nous consulter.
20
05.18 207793 Rev.100
