Mise en service
"
!
18
Application pression différentielle
Pour les applications de pression différentielle, l'appareil est préconfiguré de base.
Après avoir effectué avec succès la configuration de l'application de pression différentielle, la diffé-
rence des deux entrées est automatiquement calculée sur la base des paramètres réglés pour les
entrées analogiques ainsi que des points de référence de linéarisation et le signal est linéarisé. L'affi-
chage représente ainsi le volume (= valeur calculée 2).
Attention !
Condition pour un calcul ou une configuration corrects :
• Capteur délivre la pression la plus élevée : raccordé à Entrée analogique 1 ('AnalogIn 1')
• Capteur délivre la pression la plus faible : raccordé à Entrée analogique 2 ('AnalogIn 2')

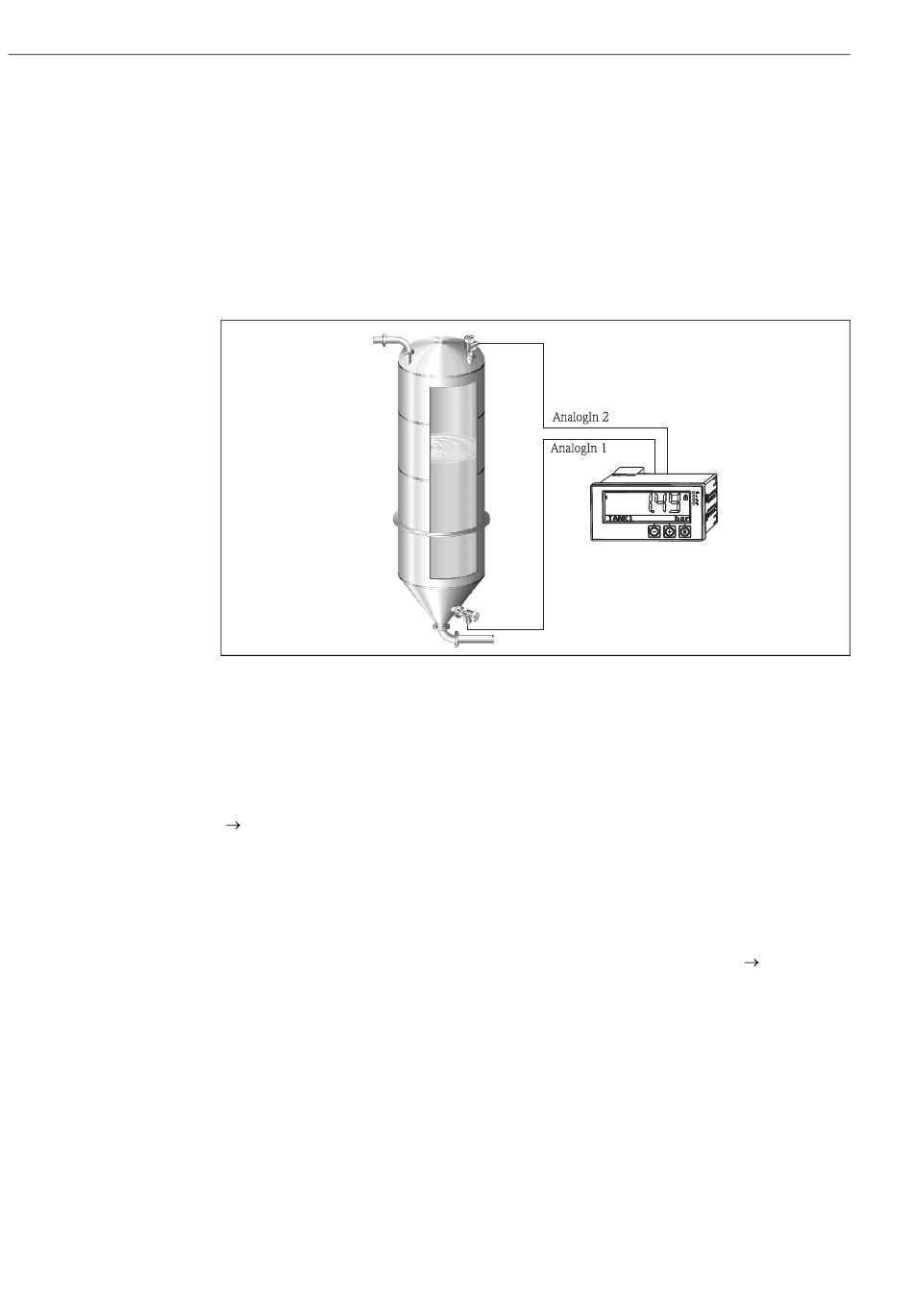

Fig. 6: Application Pression différentielle
Setup É Application É Diff pressure
Après la sélection de l'application Pression différentielle par validation du paramètre "Diff press", les
paramètres affichés et pouvant être émis les uns après les autres doivent être réglés individuellement
pour votre application.
En sélectionnant la configuration de l'application, certains paramètres sont déjà préréglés
ä 19).
(
Le paramètre "CV Factor" prend en compte la masse volumique du produit lors de mesures de
niveau, c'est à dire il correspond à la formule mathématique 1/(masse volumique*gravité). La
valeur standard préréglée en usine pour le facteur est 1.
La masse volumique doit être entrée en kg/m
définie par la constante à la surface de la terre.
2
Elle est de g=9,81 m/s . Les tableaux et exemples servant à la conversion des unités propres aux
applications dans les valeurs définies kg/m³ et Pa ou N/m se trouvent en annexe
Remarque !
Si vous souhaitez activer d'autres paramètres (voir étape 4, 5, et 6 ou Offset pour entrées analogi-
ques, modification des options d'affichage, affichage des valeurs d'origine des voies analogiques...),
vous pouvez le faire lors de la configuration du paramètre correspondant.
3
et la pression en Pascal (Pa) ou N/m
RIA45
a0010350
2
. La gravité est
ä 47
