3.4 Procédure de montage
La découpe d'armoire nécessaire est de 92x45 mm (3,62x1,77 Inches).

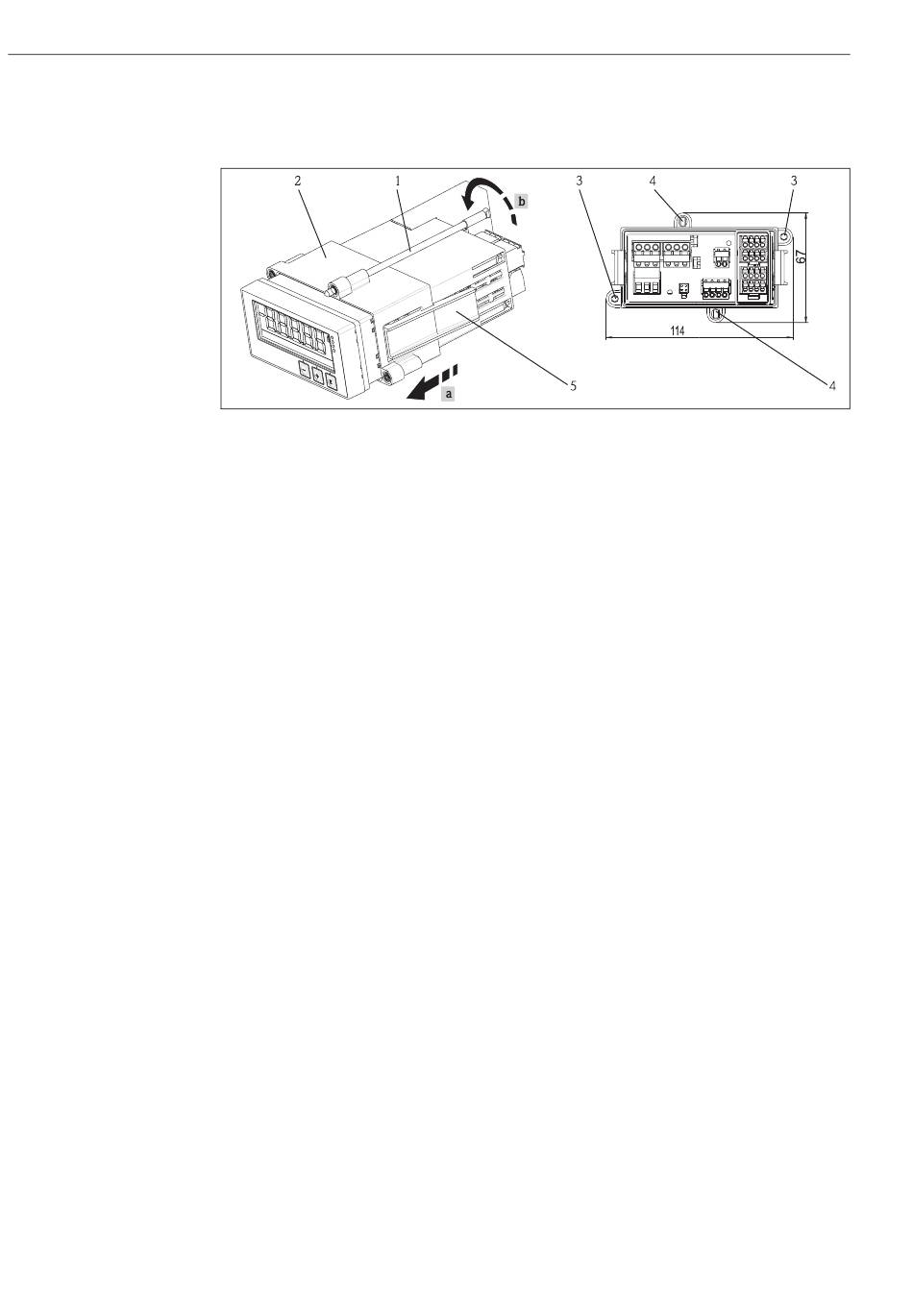

Fig. 3: Montage en armoire électrique
1. Visser les tiges filetées (1) dans les positions souhaitées sur le châssis de montage (2). Pour ce
faire vous disposez au choix de quatre positions se faisant face (3 / 4).
2. Insérer l'appareil avec le joint par l'avant à travers la découpe.
3. Afin de fixer le châssis dans l'armoire électrique, tenir l'appareil horizontalement et insérer le
cadre (2) avec les tiges filetées vissées jusqu'à ce que le châssis soit clipsé (a).
4. Serrer ensuite les tiges filetées afin de fixer l'appareil (b).
Pour démonter l'appareil on peut le déverrouiller au niveau des pattes de fixation (5) et le retirer
ensuite.
3.5 Contrôle du montage
• La rondelle d'étanchéité est-elle endommagée ?
• Le châssis de montage est-il bien encliqueté sur le boitier de l'appareil ?
• Les tiges filetées sont-elles serrées ?
• L'appareil est-il positionné bien au milieu de la découpe d'armoire ?
