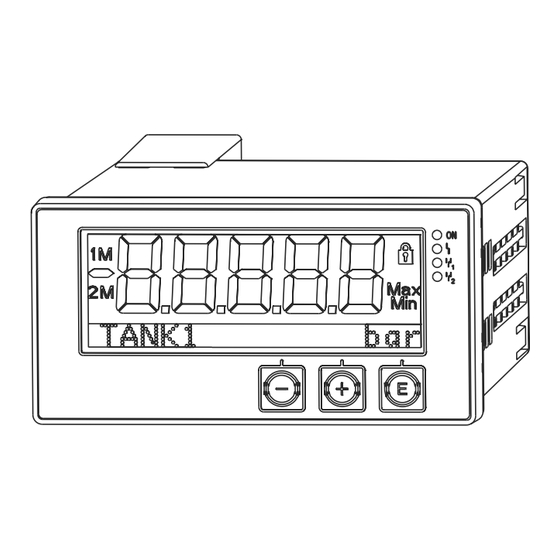

Afficheur encastrable
Masquer les pouces Voir aussi pour RIA45:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
BA00272R/14/FR/06.16
71524941
2016-03-01
Valable à partir de la version FW
01.03.xx (logiciel de l' a ppareil)
Products
Manuel de mise en service
RIA45
Afficheur encastrable
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA45

Sommaire des Matières pour Endress+Hauser RIA45

  • Page 1 Products Solutions Services BA00272R/14/FR/06.16 71524941 2016-03-01 Valable à partir de la version FW 01.03.xx (logiciel de l' a ppareil) Manuel de mise en service RIA45 Afficheur encastrable...

  • Page 3: Table Des Matières

    RIA45 Sommaire Sommaire Aperçu des informations de diagnostic ..40 Informations relatives au Liste de diagnostic ..... 40 document .

  • Page 4: Informations Relatives Au

    Informations relatives au document RIA45 Informations relatives au document Fonction du document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
  • Page 5 RIA45 Informations relatives au document 1.2.3 Symboles pour les types d'informations Symbole Signification Autorisé Procédures, processus ou actions autorisés A privilégier Procédures, processus ou actions à privilégier Interdit Procédures, processus ou actions interdits Conseil Indique des informations complémentaires Renvoi à la documentation Renvoi à...

  • Page 6: Consignes De Sécurité

    Consignes de sécurité RIA45 Consignes de sécurité Exigences imposées au personnel Le personnel chargé de l' i nstallation, la mise en service, le diagnostic et la maintenance doit remplir les conditions suivantes : ‣ Le personnel qualifié et formé doit disposer d' u ne qualification qui correspond à cette fonction et à...

  • Page 7: Sécurité Du Produit

    état. Il satisfait aux exigences générales de sécurité et aux exigences légales. De plus, il est conforme aux directives EU/EEU répertoriées dans la Déclaration de Conformité spécifique à l' a ppareil. Endress+Hauser le confirme en apposant le marquage CE/EAC. Endress+Hauser...

  • Page 8: Identification

    Le système de mesure satisfait aux exigences légales des directives CE en vigueur. Celles-ci sont listées dans la déclaration de conformité CE correspondante avec les normes appliquées. Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès.

  • Page 9: Installation

    RIA45 Installation Installation Réception des marchandises, transport, stockage Les conditions ambiantes et de stockage admissibles doivent être respectées. Vous trouverez des indications précises au chapitre « Caractéristiques techniques ». 4.1.1 Réception des marchandises À la réception de la marchandise, contrôlez les points suivants : •...

  • Page 10: Procédure De Montage

    Installation RIA45 Procédure de montage Dimensions requises de la découpe d' a rmoire 92 mm (3,62 in) x 45 mm (1,77 in) A0010404  2 Montage en façade d' a rmoire électrique 1. Visser les tiges filetées (pos. 1) dans les positions prévues à cet effet sur le cadre de montage (pos.

  • Page 11: Câblage

    RIA45 Câblage Câblage AVERTISSEMENT Danger ! Tension électrique ! ‣ Le câblage ne doit être réalisé que lorsque l' a ppareil est hors tension. ‣ Le fil de terre doit être raccordé avant tout autre raccordement. Une rupture du fil de terre peut être source de danger.
  • Page 12 Câblage RIA45 LPS 2-W LPS 4-W 0/4...20mA 4...20mA 0/4...20mA U<=1V U>1V 25 26 27 28 0...10V 0/1...5V ±10V Typ J,K,T,N... ±100mV...±1V ±30V R12 R11 R13 R22 R21 R23 Analog Out 15 16 17 18 4...20mA L|+ N|- A0010228  3 Affectation des bornes de l' a ppareil (voie 2 et relais en option) Nous vous recommandons de raccorder un parafoudre approprié...
  • Page 13 RIA45 Câblage Raccordement de l'entrée analogique RTD/résistance, 2 fils RTD/résistance, 3 fils RTD/résistance, 4 fils A0010581 A0010582 A0010583 Thermocouple U ≤ 1 V U > 1 V U<=1V U>1V A0010409 A0010410 A0010411 Courant A0011934 Raccordement des relais (en option) Relais 1...

  • Page 14: Contrôle Du Raccordement

    Câblage RIA45 Interfaces Interface pour la configuration avec le logiciel PC A0010417 Contrôle du raccordement État et spécifications de l'appareil Remarques L' a ppareil ou le câble sont-ils endommagés ? Contrôle visuel Raccordement électrique Remarques La tension d' a limentation correspond-elle aux indications sur la plaque 24 …...

  • Page 15: Fonctionnement

    1. Installer d' a bord le pilote d' a ppareil « CDI DTMlibrary » dans FieldCare. On le trouvera sous « Endress+Hauser Device DTMs → Service / Specific → CDI » dans FieldCare. 2. Il convient ensuite de mettre à jour le catalogue DTM. Ajouter les nouveaux DTM au catalogue DTM.
  • Page 16 Fonctionnement RIA45 Installer le pilote Windows pour TXU10/FXA291 Pour installer le pilote pour Windows, il faut des droits d' a dministrateur. Procédez de la façon suivante : 1. Raccorder l' a ppareil au PC à l' a ide de l' a daptateur d' i nterface TXU10/FXA291.

  • Page 17: Affichage Et Affichage Du Statut De L'appareil / Led

    RIA45 Fonctionnement Affichage et affichage du statut de l'appareil / LED L' a ppareil est doté d' u n afficheur LCD éclairé, divisé en deux zones. La section du segment affiche la valeur de voie et des informations et alarmes supplémentaires.

  • Page 18: Guide Rapide Pour La Matrice De Programmation

    Fonctionnement RIA45 Dépassement inférieur/supérieur : Le défaut et la désignation de la voie (TAG) sont indiqués dans la zone matricielle. 6.3.2 Symboles en mode édition Les caractères suivants peuvent être utilisés pour entrer du texte libre : ‘0-9’, ‘a-z’, ‘A-Z’, ‘+’, ‘-’, ‘*’, ‘/’, ‘\’, ‘%’, ‘°’, ‘2’, ‘3’, ‘m’, ‘.’, ‘,’, ‘;’, ‘:’, ‘!’, ‘?’, ‘_’, ‘#’, ‘$’, ‘"’, ‘´’, ‘(’, ‘)’, ‘~’...
  • Page 19 RIA45 Fonctionnement Menu Configuration Description  Application Sélection d' a pplication Voie 1 Application voie 1 Voie 2 Application voie 2 Écart de pression Application d' é cart de pression  AI1 gamme inférieure* Limite de gamme de mesure inférieure pour Analogique en ...
  • Page 20 Fonctionnement RIA45 Menu Configuration Description Pas de points lin Nombre de points de linéarisation Valeur X Valeurs X pour points de linéarisation Valeur Y Valeurs Y pour points de linéarisation Réinitialisation min/max RAZ valeurs min/max Valeur de calcul 2 Valeur calculée 2 Voir Valeur de calcul 1 ...
  • Page 21 RIA45 Fonctionnement Menu Expert Description  Entrée Entrées En plus des paramètres du menu Setup, les paramètres suivants sont disponibles : Analogique en 1 / 2 Entrée analogique 1 / 2 Bar 0% Limite inférieure pour bargraph d' e ntrée analogique Bar 100% Limite supérieure pour bargraph d' e ntrée analogique...

  • Page 22: Mise En Service

    Mise en service RIA45 Mise en service Contrôle du montage et mise sous tension de l'appareil S' a ssurer que tous les contrôles finaux ont été effectués avant de mettre l' a ppareil en service : • Checklist "Contrôle du montage" →  10 •...

  • Page 23: Configuration De L'appareil

    RIA45 Mise en service 9. Valider le dernier chiffre du code pour quitter le menu. Le code complet s' a ffiche. Appuyer sur + pour revenir à la dernière option du sous-menu x Back et valider cette option. Lorsque cette option est validée, la valeur est appliquée et l' a ffichage revient au niveau Setup.
  • Page 24 Mise en service RIA45 Pour configurer l' a ppareil dans les applications à une voie/deux voies, procéder comme décrit à l' é tape 2 →  25. En cas de modification ultérieure de l' a pplication ou du paramètre sélectionné, les paramètres déjà...
  • Page 25 RIA45 Mise en service Celle-ci correspond à g=9,81 m/s2. Des tableaux et des exemples de conversion des unités spécifiques à l' a pplication dans les valeurs définies en kg/m³ et Pa ou N/m² sont disponibles en annexe →  55.
  • Page 26 Mise en service RIA45 Valeurs minimum/maximum aux entrées : La valeur min./max. actuelle est enregistrée toutes les 15 minutes. En cas de coupure de courant (mise hors tension/mise sous tension), une interruption est possible dans l' e nregistrement. L' i ntervalle de mesure commence lorsque l' a ppareil est mis sous tension.
  • Page 27 RIA45 Mise en service Unit Bar 0% À configurer comme une entrée universelle, voir étape 2 →  25 Bar 100% Factor Offset No. lin points → coordonnées X/Y L' a ppareil dispose de deux tableaux de linéarisation, avec chacun 32 points de linéarisation au maximum. Ils sont assignés de manière fixe aux voies ‘Calc value 1’...
  • Page 28 Mise en service RIA45 Function : Min, Max, Gradient, Out-band, In-band Mode de fonctionnement du relais (description voir "Modes de fonctionnement" →  28) Set point : Entrer le seuil avec la décimale. Set point 2 s' a ffiche Set point 2 : uniquement pour out-band et in-band.
  • Page 29 RIA45 Mise en service Valeur mesurée Seuil de commutation "non activé" Hystérésis Seuil Seuil "on" Seuil "off" A0010186-FR  6 Mode Min Max (seuil supérieur) Le seuil est actif si la valeur réglée est dépassée. Le seuil est à nouveau désactivé lorsque la somme des valeurs du seuil et de l' h ystérésis n' e st plus atteinte.
  • Page 30 Mise en service RIA45 Valeur mesurée T = Temps pour l’évaluation du gradient (base de temps en secondes) Seuil Seuil “on” Seuil “off” A0010188-FR  8 Mode Gradient OutBand Le seuil est dépassé dès que la valeur mesurée à vérifier se situe dans une bande préréglée entre un minimum et un maximum.
  • Page 31 RIA45 Mise en service Valeur mesurée Seuil Hystérésis Hystérésis Seuil Seuil actif Seuil non actif A0010192-FR  10 Mode InBand Cas particulier : hystérésis et temporisation pour un seuil Dans le cas particulier où l' h ystérésis et la temporisation de seuil sont activées, un seuil est commuté...
  • Page 32 Mise en service RIA45 2. Pour entrer le code avec les touches ‘+’ et ‘-’, sélectionner le chiffre souhaité et appuyer sur ‘E’ pour valider. Le curseur passe au chiffre suivant.  Après validation du quatrième chiffre, l' e ntrée est enregistrée et l' u tilisateur quitte le sous-menu ‘Access code’.
  • Page 33 RIA45 Mise en service • Contrast : sélectionner le contraste (réglable par paliers de 1 à 7) • Brightness : sélectionner la luminosité (réglable par paliers de 1 à 7) • Alternating time : sélectionner la durée entre la commutation automatique entre les voies et les valeurs calculées (en secondes : 3, 5, ou 10)
  • Page 34 Mise en service RIA45 Configuration en cas d'utilisation de l'appareil conformément aux directives d'agrément pour les dispositifs de sécurité antidébordement : L' a ppareil doit être configuré et utilisé conformément au présent manuel de mise en service, qui se rapporte à lui.
  • Page 35 RIA45 Mise en service L' a mortissement se définit en secondes (réglage possible par paliers de 0,1 s, max. 999,9 s). Valeurs par défaut Type d'entrée Valeur fixe Entrées de courant et de tension 0,0 s Entrées de température 1,0 s Après écoulement de 5 fois la durée de filtrage, 99 % de la valeur mesurée réelle sont...
  • Page 36 Mise en service RIA45 Output → Analog output 1/2 Failure mode • Min = valeur minimum enregistrée : La valeur minimum enregistrée est fournie. • Max = valeur maximum enregistrée : La valeur maximum enregistrée est fournie. • Fixed value = valeur constante : Il est possible d' e ntrer une valeur constante qui sera fournie en cas d' e rreur.

  • Page 37: En Cours De Fonctionnement

    RIA45 Mise en service Expert → Diagnostics → Simulation : • Sélectionner la sortie à simuler avec la valeur de simulation • Sélectionner le relais à simuler avec l' é tat En cours de fonctionnement 7.5.1 Touches de sélection rapide + et - Les touches de sélection rapide ‘+’...
  • Page 38 Mise en service RIA45 Des instructions de suppression des défauts et une liste de tous les messages d' e rreur sont disponibles au chapitre ‘Suppression des défauts’ →  40. Limites des gammes de mesure Interface utilisateur Interface - - - - - - - - - - Valeur mesurée - - - - -...
  • Page 39 RIA45 Mise en service évènements enregistrés sont copiés dans la mémoire non volatile de l' a ppareil toutes les 30 minutes. L' a ppareil liste les valeurs suivantes dans le menu ‘Diagnostics’ : • Diagnostic d' a ppareil actuel • Dernier diagnostic d' a ppareil •...

  • Page 40: Diagnostic Et Suppression Des

    Diagnostic et suppression des défauts RIA45 Diagnostic et suppression des défauts Pour faciliter la suppression des défauts, le chapitre suivant fournit un aperçu des causes d' e rreurs possibles. AVIS Dysfonctionnement de l'appareil possible en cas d'ajout de matériel qui n'a pas été...
  • Page 41 RIA45 Diagnostic et suppression des défauts Code d'erreur Signification Solution C411 Info : upload/download actif Uniquement pour information. L' a ppareil fonctionne correctement. C432 Info : mode étalonnage/test Uniquement pour information. L' a ppareil fonctionne correctement. C482 Info : mode simulation, relais/collecteur Uniquement pour information.

  • Page 42: Maintenance

    Maintenance RIA45 Maintenance L' a ppareil ne nécessite aucune maintenance particulière. Endress+Hauser...

  • Page 43: Réparation

    Les réparations qui ne sont pas décrites dans le présent manuel de mise en service ne peuvent être réalisées que par le fabricant ou le SAV Endress+Hauser. Lors de la commande de pièces de rechange, indiquer le numéro de série de l' a ppareil.

  • Page 44: Retour De Matériel

    En cas de réparation, étalonnage en usine, erreur de livraison ou de commande, il convient de retourner l' a ppareil de mesure. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre une procédure définie pour tous les appareils retournés ayant été en contact avec le produit.

  • Page 45: Accessoires

    Différents accessoires sont disponibles pour l' a ppareil ; ceux-ci peuvent être commandés avec l' a ppareil ou ultérieurement auprès d' E ndress+Hauser. Des informations détaillées relatives à la référence de commande concernée sont disponibles auprès de votre agence Endress+Hauser ou sur la page Produit du site Internet Endress+Hauser : www.fr.endress.com. 11.1 Accessoires spécifiques à...

  • Page 46: Caractéristiques Techniques

    Caractéristiques techniques RIA45 Caractéristiques techniques 12.1 Entrée 12.1.1 Grandeur mesurée Courant, tension, résistance, thermorésistance, thermocouples 12.1.2 Gammes de mesure Courant : • 0/4 … 20 mA +10% de dépassement de gamme • Courant de court-circuit : max. 150 mA • Charge : 10 Ω...
  • Page 47 RIA45 Caractéristiques techniques Sortie courant/tension Sortie courant : • 0/4 … 20 mA • Dépassement de gamme jusqu' à 22 mA Tension : • 0 … 10 V, 2 … 10 V, 0 … 5 V, 1 … 5 V •...

  • Page 48: Alimentation Électrique

    Caractéristiques techniques RIA45 12.3 Alimentation électrique 12.3.1 Affectation des bornes LPS 4-W LPS 2-W 0/4...20mA 4...20mA 0/4...20mA U<=1V U>1V 25 26 27 28 0...10V 0/1...5V ±10V Typ J,K,T,N... ±100mV...±1V ±30V R12 R11 R13 R22 R21 R23 Analog Out 15 16 17 18 4...20mA...

  • Page 49: Performances

    RIA45 Caractéristiques techniques 12.4 Performances 12.4.1 Conditions de référence Alimentation : 230 V , 50/60 Hz Température ambiante : 25 °C (77 °F) ± 5 °C (9 °F) Humidité : 20 %...60 % humidité relative 12.4.2 Ecart de mesure maximum Entrée universelle :...

  • Page 50: Montage

    Caractéristiques techniques RIA45 Précision Entrée : Gamme : Ecart de mesure maximum de la gamme de mesure (de GM) : Type D (W3Re/W25Re), ± (0,15% de GM +1,5 K (2,7 °F)) 0 … 2 495 °C (32 … 4 523 °F)(ASTME998) à...

  • Page 51: Environnement

    RIA45 Caractéristiques techniques 12.6 Environnement 12.6.1 Température ambiante AVIS La durée de vie de l'écran est raccourcie en cas d'utilisation dans une gamme de température supérieure. ‣ Pour éviter l' a ccumulation de chaleur, assurez-vous que l' a ppareil est toujours suffisamment refroidi.

  • Page 52: Construction Mécanique

    Caractéristiques techniques RIA45 12.7 Construction mécanique 12.7.1 Construction, dimensions 118.6 (4.67) 16.7 96 (3.78) (0.66) 151.8 (5.98) 175 (6.89) A0010208  15 Dimensions de l' a fficheur encastrable en mm (in) Entretoise pour les bornes (option Ex) 12.7.2 Poids Environ 300 g (10,6 oz) 12.7.3...

  • Page 53: Opérabilité

    RIA45 Caractéristiques techniques 12.8 Opérabilité 12.8.1 Configuration sur site A0010223  16 Affichage de l' a fficheur encastrable Affichage de la voie : 1 : entrée analogique 1 ; 2 : entrée analogique 2 ; 1M : valeur calculée 1 ; 2M : valeur calculée 2...

  • Page 54: Certificats Et Agréments

    Le système de mesure satisfait aux exigences légales des directives CE en vigueur. Celles-ci sont listées dans la déclaration de conformité CE correspondante avec les normes appliquées. Par l' a pposition du marquage CE, Endress+Hauser atteste que l' a ppareil a passé les tests avec succès.

  • Page 55: Annexe

    RIA45 Annexe Annexe Les tableaux suivants indiquent tous les paramètres disponibles dans le menu de configuration. Les valeurs configurées en usine apparaissent en gras. 13.1 Explications complémentaires relatives à l'application de pression différentielle lors de la mesure du niveau Des capteurs de pression sont raccordés aux deux entrées universelles. Les étapes de calcul suivantes servent ensuite à...
  • Page 56 Annexe RIA45 Tableaux et exemples de conversion des unités spécifiques à l' a pplication dans les valeurs définies en kg/m³ et Pa ou N/m² : • 1 bar = 0,1 N/mm² = 10 N/m² = 10 • 1 mbar = 1 hPa = 100 Pa Facteurs de conversion pour différentes unités de mesure de pression...

  • Page 57: Menu Display

    RIA45 Annexe Produit Masse volumique en [kg/m³] Gaz automobile (normalisé, valeur moyenne) Acétone Bisulfure Éther diéthylique 13.1.2 étape de calcul : calcul du volume à partir de la hauteur Le volume peut être calculé par linéarisation de la valeur de hauteur calculée.

  • Page 58: Menu Setup

    Annexe RIA45 Description Réglage de l' a ffichage pour l' e ntrée analogique 1 ou l' e ntrée analogique 2. Si le paramètre est réglé sur "Off", la voie n' e st pas affichée. Options Unit Bargraph Bar + unit Tag + unit Réglage par défaut...
  • Page 59 RIA45 Annexe Description Réglage de l' a pplication pour l' a fficheur de process. Options 1-channel 2-channel Diff pressure Réglage par défaut 1- / 2-channel Information 2-channel est le réglage par défaut des appareils à deux voies et 1-channel complémentaire celui des appareils à...
  • Page 60 Annexe RIA45 Réglage par défaut 0.0000 Information Uniquement visible si l' a pplication est réglée sur → Diff pressure. complémentaire CV Bar 100% Navigation  Setup → CV Bar 100% Description Réglage de la valeur 100 % du bargraph Entrée utilisateur Valeur chiffrée...
  • Page 61 RIA45 Annexe Signal type Navigation  Setup → Analog in 1/Analog in 2 → Signal type Description Réglage du type d' e ntrée. Options Current Voltage Réglage par défaut Current Information En cas de réglage de "Signal type" sur "Off", tous les paramètres de ce menu complémentaire...
  • Page 62 Annexe RIA45 Description Réglage du type de raccordement pour les thermorésistances Options 2-wire 3-wire 4-wire Réglage par défaut 2-wire Information Uniquement affiché si le réglage de "Signal type" = "RTD". complémentaire Navigation  Setup → Analog in 1/Analog in 2 → Tag Description Nom de la voie ;...
  • Page 63 RIA45 Annexe Réglage par défaut intern Information Uniquement affiché si le réglage de "Signal type" = "TC". complémentaire Fixed ref junc Navigation  Setup → Analog in 1/Analog in 2 → Fixed ref junc Description Réglage de la température de référence constante Entrée utilisateur...
  • Page 64 Annexe RIA45 Navigation  Setup → Calc value 1/Calc value 2 → Unit Description Unité de la voie Entrée utilisateur Texte libre, max. 5 caractères Bar 0% Navigation  Setup → Calc value 1/Calc value 2 → Bar 0% Description Réglage de la valeur 0 % du bargraph...
  • Page 65 RIA45 Annexe Description Permet de saisir les points de linéarisation (max. 32) Entrée utilisateur X-value 1...X-value 32, valeur chiffrée Réglage par défaut Information Uniquement visible si le réglage de "Calculation" = "Linearization". complémentaire Y-value Navigation  Setup → Calc value 1/Calc value 2 → Y-value Description Permet de saisir les points de linéarisation (max.
  • Page 66 Annexe RIA45 Description Sélection du type de signal de sortie Options 4-20mA 0-20mA 0-10V 2-10V 0-5V 1-5V Réglage par défaut 4-20mA Lower range Navigation  Setup → Analog Out 1/Analog Out 2 → Lower range Description Réglage de la limite inférieure de la gamme de mesure Entrée utilisateur...
  • Page 67 RIA45 Annexe Description Mode de fonctionnement du relais Options Gradient Inband Outband Réglage par défaut Setpoint Navigation  Setup → Relay 1/Relay 2 → Setpoint Description Seuil de commutation du relais Entrée utilisateur Valeur chiffrée Réglage par défaut Setpoint 2 Navigation ...

  • Page 68: Menu Diagnostics

    Annexe RIA45 Description Code utilisateur servant à protéger la configuration de l' a ppareil. Entrée utilisateur 0000…9999 Réglage par défaut 0000 Information 0000 = protection par code utilisateur désactivée complémentaire Overfill protect Navigation  Setup → System → Overfill protect Description Si l' a ppareil est utilisé...
  • Page 69 RIA45 Annexe Navigation  Diagnostics → Diagnost logbook Description Affichage des 5 derniers codes d' e rreur Diagnostics x Navigation  Diagnostics → Diagnost logbook → Diagnostics x Description Affichage d' u n message provenant du journal de diagnostic. Sous-menu "Device information"...

  • Page 70: Menu Expert

    Annexe RIA45 13.5 Menu Expert En plus de tous les paramètres du menu Setup, les paramètres suivants sont disponibles en mode Expert : Direct access Navigation  Expert → Direct access Description Code d' a ccès direct à un paramètre de configuration.
  • Page 71 RIA45 Annexe Description Réglage de la valeur 100 % du bargraph Entrée utilisateur Valeur chiffrée Réglage par défaut Decimal places Navigation  Expert → Input → Analog in 1/Analog in 2 → Decimal places Description Réglage du nombre de décimales pour l' a ffichage...
  • Page 72 Annexe RIA45 Description Permet de régler le mode défaut conformément à NAMUR NE 43. Options Réglage par défaut Open circ detect Navigation  Expert → Input → Analog in 1/Analog in 2 → Open circ detect Description Réglage de la détection de rupture de ligne.
  • Page 73 RIA45 Annexe Description Réglage du mode défaut. Options Fixed value Réglage par défaut Information Min : la valeur minimum enregistrée est fournie en cas d' e rreur. complémentaire Max : la valeur maximum enregistrée est fournie en cas d' e rreur.
  • Page 74 Annexe RIA45 Sous-menu "Application" Navigation  Expert → Application Sous-menu "Calc value 1"/"Calc value 2" Navigation  Expert → Application → Calc value 1/Calc value 2 Description Réglages des voies mathématiques. Information Les paramètres suivants sont disponibles pour math 1 et math 2.
  • Page 75 RIA45 Annexe Description Réglage permettant de déterminer si les valeurs min./ max. enregistrées peuvent être remises à zéro dans le menu Display sans devoir entrer un code utilisateur éventuellement déjà configuré. Options Réglage par défaut Sous-menu "Diagnostics" Navigation  Expert → Diagnostics...
  • Page 76 Annexe RIA45 1) Les valeurs chiffrées correspondent à des nombres de 6 chiffres dont le point décimal est compté comme un chiffre. Exemple : +99.999 Endress+Hauser...

  • Page 77: Index

    RIA45 Index Index Liste de diagnostic ......40 Application de pression différentielle ... . . 24 Autodiagnostic .
  • Page 78 Index RIA45 Order code ......69 Diagnost logbook ......68 Order identifier .
