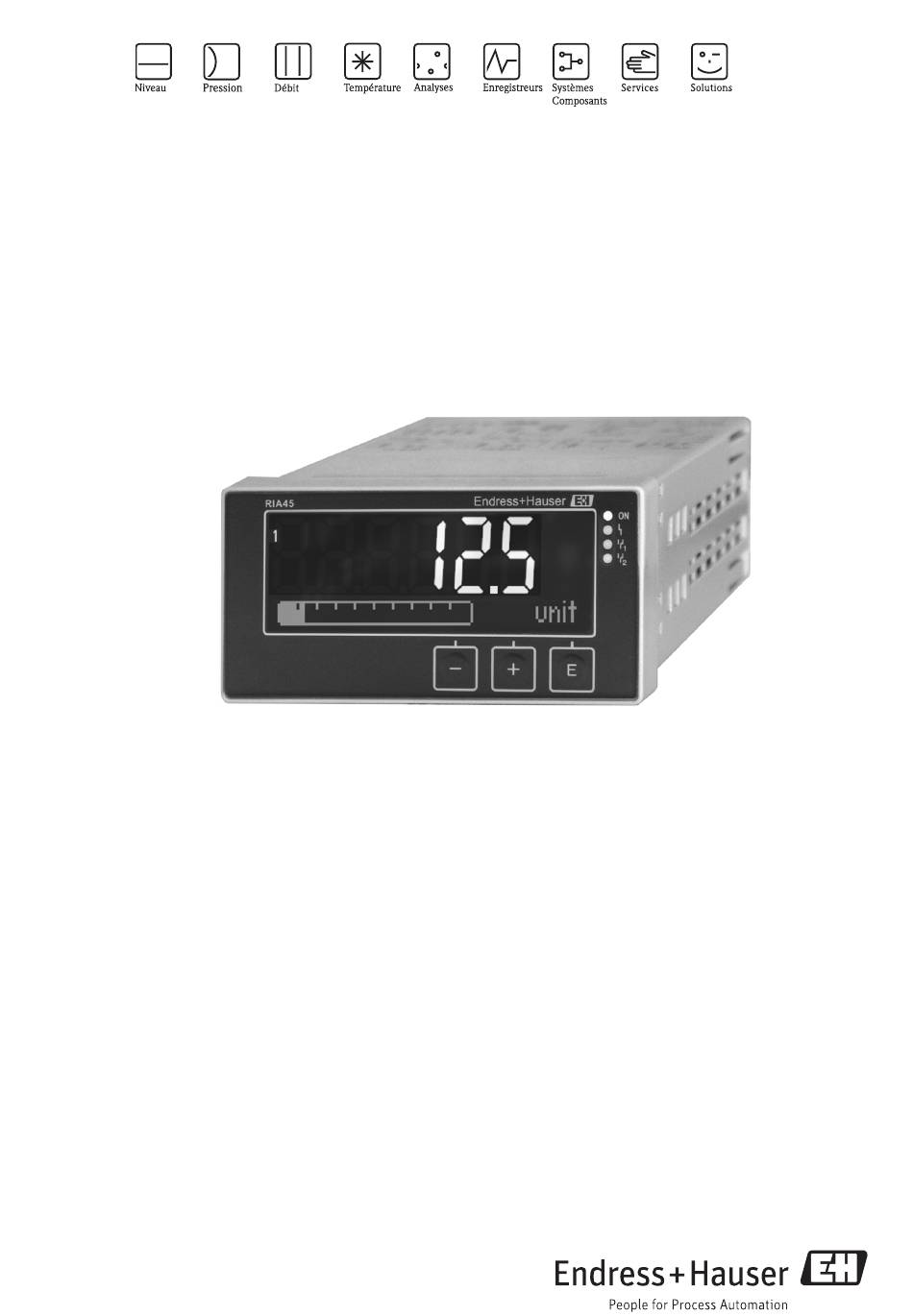

Information technique
RIA45
Indicateur de process
Indicateur de process numérique et unité de contrôle en boîtier
pour montage en armoire électrique destinés à la surveillance et à
la représentation de valeurs mesurées analogiques
Domaines d'application
• Construction d'installations automatisées
• Salles de contrôle et armoires électriques
• Equipements de laboratoire
• Enregistrement et surveillance de process
• Commande de process
• Adaptation et conversion de signaux
• Sécurité anti-débordement selon WHG
TI00141R/14/FR/01.11
Principaux avantages
• Affichage LCD 7 segments 5 digits, rétroéclairé
• Matrice librement programmable pour bargraph,
unités et désignation du point de mesure
• 1 ou 2 entrées universelles
• 2 relais (en option)
• Mémorisation des valeurs min/max
• 1 ou 2 valeurs calculées
• Linéarisation de signaux 32 points
• 1 ou 2 sorties analogiques
• Sortie état numérique (collecteur ouvert)
• Configuration via 3 touches
• Paramétrage via interface et logiciel FieldCare

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA45

Sommaire des Matières pour Endress+Hauser RIA45

  • Page 1 Information technique RIA45 Indicateur de process Indicateur de process numérique et unité de contrôle en boîtier pour montage en armoire électrique destinés à la surveillance et à la représentation de valeurs mesurées analogiques Domaines d'application Principaux avantages • Construction d'installations automatisées •...

  • Page 2: Principe De Fonctionnement Et Construction

    Exemple pour l'application "Pression différentielle" L'indicateur de process RIA45 alimente le transmetteur et traite les signaux analogiques en provenance de transmetteurs faisant essentiellement partie d'une instrumentation de process. Ces signaux sont surveillés, évalués, calculés, mémorisés, séparés, reliés, transformés et affichés. La transmission des signaux, valeurs intermédiaires et résultats issus de calculs et évaluations se fait sous forme analogique ou numérique.

  • Page 3: Grandeurs D'entrée

    RIA45 Grandeurs d'entrée Entrées Une ou deux entrées universelles Grandeur de mesure Courant, tension, résistance, thermorésistance, thermocouples Gammes de mesure Courant : • 0/4...20 mA +10% dépassement • Courant de court-circuit : max. 150 mA • Charge : 10 ...

  • Page 4: Grandeurs De Sortie

    RIA45 Grandeurs de sortie Signal de sortie Une ou deux sorties analogiques, galvaniquement séparées Sortie courant/tension Sortie courant : • 0/4...20 mA • Dépassement jusqu'à 22 mA Tension : • 0…10 V, 2…10 V, 0…5 V, 1…5 V • Dépassement : jusqu'à 11 V, résistant aux courts-circuits, I <...

  • Page 5: Plan D'occupation Des Bornes

    RIA45 Plan d'occupation des bornes Raccordement électrique a0010228 Occupation des bornes de l'indicateur de process Tension d'alimentation Réseau 24 à 230 V AC/DC (-20 % / +10 %) 50/60 Hz Consommation max. 21,5 VA / 6,9 W Données de raccordement...

  • Page 6: Précision De Mesure

    RIA45 Précision de mesure Conditions de référence Tension d'alimentation : 230 V AC, 50/60 Hz Température ambiante : 25 °C ± 5 °C (77 °F ± 9 °F) Hygrométrie : 20 %...60 % humidité relative Ecart de mesure Entrée universelle : Précision...

  • Page 7: Conditions De Montage

    RIA45 Sortie analogique : Courant 0/4...20 mA, dépassement jusqu'à 22 mA ± 0,05% de GM 500  Charge max. Inductance max. 10 mH 10 F Capacité max. 10 mVpp pour 500 , fréquence < 50 kHz Ondulation max. Tension 0...10 V, 2...10 V ±...

  • Page 8: Forme, Dimensions

    RIA45 Construction Forme, dimensions a0010208 Dimensions de l'indicateur de process Entretoise pour les bornes (option Ex) a0010351 Découpe d'armoire Poids env. 300 g (10,6 oz) Matériaux • Boîtier : matière synthétique PC-GF10 Bornes de raccordement Bornes à ressort embrochables, 2,5 mm (14 AWG) ;...

  • Page 9: Niveau D'affichage Et De Commande

    RIA45 Niveau d'affichage et de commande Eléments d'affichage a0010223 Afficheur de l'indicateur de process 1 : Indication de la voie : 1 : Entrée analogique 1 ; 2 : Entrée analogique 2 ; 1M : Valeur calculée 1 ; 2M : Valeur calculée 2 2 : Affichage matriciel pour TAG, bargraph, unité...

  • Page 10: Certificats Et Agréments

    RIA45 Certificats et agréments Marque CE L'appareil de mesure satisfait les exigences légales des directives CE. Endress+Hauser confirme que l'appareil a réussi les tests en y apposant le sigle CE. Agrément Ex Votre agence Endress+Hauser vous renseignera sur les versions Ex actuellement livrables (ATEX, FM, CSA, etc.).

  • Page 11: Informations À La Commande

    RIA45 Informations à la commande Structure de produit RIA45 Transmetteur de process universel. 1/2 voies, entrée universelle pouvant être mise à l'échelle. Affichage LCD, 7 segments 5 digits, matrice librement configurable avec bargraph/unité/désignation de voie. Linéarisation, fonction de seuil, mémoire valeurs min/max, mémoire alarmes.

  • Page 12: Documentation Complémentaire

    • terrain ou en façade d’armoire électrique, alimentations, barrières, transmetteurs, calculateurs d’énergie et parafoudres : FA016K • Manuel de mise en service ’Indicateur de process RIA45’ : BA00272R • Documentations Ex complémentaires : ATEX II(1)GD [Ex ia] IIC : XA076R/09/a3...
