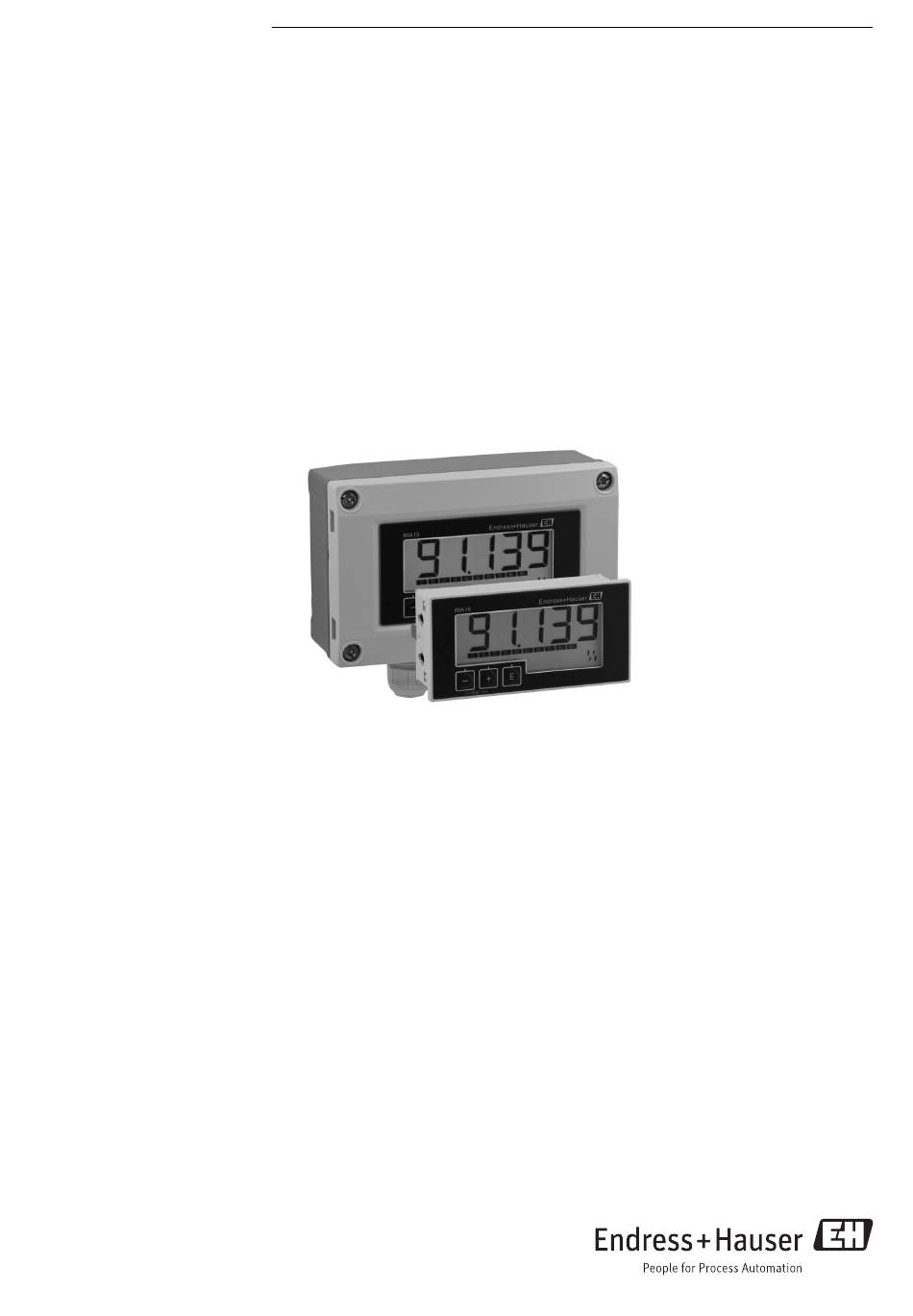

TI01043K/09/FR/04.14
71272349
Afficheur de process compact, universel, avec de très faibles chutes de tension
pour l' a ffichage des signaux 4...20 mA/HART
Domaines d'application
• Affichage des valeurs mesurées 4...20 mA ou en option de 1
à 4 variables de process HART
d' i ndustries
• Utilisation en tant que maître HART

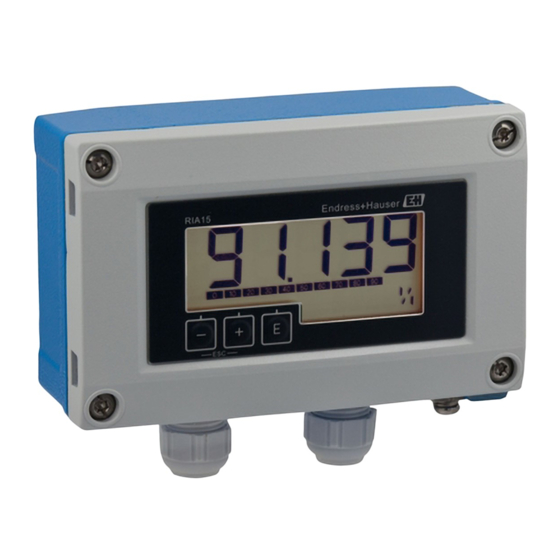

• Boîtier encastrable ou de terrain pour affichage sur site
• Valeur affichée à échelle réglable
Products
Information technique
RIA15
Afficheur de process auto-alimenté par la boucle
4...20 mA avec communication HART
®
d' u n capteur dans tous types
®
primaire ou secondaire
Solutions
®
Principaux avantages
• Aucune alimentation externe nécessaire
• Chute de tension ≤1 V (HART
• Affichage de la valeur mesurée à 5 digits, hauteur des
caractères 17 mm (0,67 in), avec dimension, bargraph et
rétroéclairage
• Faible profondeur de montage
• Configuration simple à 3 touches pour paramétrer l' a ppareil
• Agréments internationaux
ATEX, IECEx, FM, CSA
• SIL absence d' i nterférences selon EN 61508
• Agrément marine GL
Services
®
en option
®
≤1,9 V)

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser RIA15

Sommaire des Matières pour Endress+Hauser RIA15

  • Page 1 Products Solutions Services TI01043K/09/FR/04.14 71272349 Information technique RIA15 Afficheur de process auto-alimenté par la boucle 4...20 mA avec communication HART ® en option Afficheur de process compact, universel, avec de très faibles chutes de tension pour l' a ffichage des signaux 4...20 mA/HART ®...

  • Page 2: Principe De Fonctionnement Et Construction Du Système

    RIA15 Principe de fonctionnement et construction du système Principe de mesure L' a fficheur de process RIA15 est intégré dans la boucle 4…20 mA ou HART ® et retransmet le signal ® de mesure ou les variables de process HART sous forme numérique.

  • Page 3: Alimentation Électrique

    RIA15 Alimentation électrique Affectation des bornes AVIS Appareil SELV / Class 2 ‣ L' a ppareil ne doit être alimenté que par une alimentation avec circuit de courant limité en puissance selon IEC 61010-1 : ' S ELV ou Cicuit classe 2' .
  • Page 4 RIA15 Raccordement HART ® Schéma électrique / description Capteur 2 fils avec afficheur de process et LPS, sans rétroéclairage A0019567 Capteur Alimentation électrique Résistance HART ® Capteur 2 fils avec afficheur de process et LPS, avec rétroéclairage A0019568 Capteur Alimentation électrique Résistance HART...
  • Page 5 RIA15 Schéma électrique / description Sortie courant avec afficheur de process et actionneur (par ex. soupape de réglage), sans rétroéclairage A0019573 Actionneur Alimentation électrique Sortie courant Sortie courant avec afficheur de process et actionneur (par ex. soupape de réglage), avec rétroéclairage...
  • Page 6 RIA15 Schéma électrique / description Capteur 2 fils avec afficheur de process et séparateur RN221N comme LPS RN221N A0019576 Capteur Maître primaire HART ® Résistance HART ® La résistance de communication HART ® de 230 Ω dans le câble de liaison signal est toujours nécessaire dans le cas d' u ne alimentation à...
  • Page 7 RIA15 Schéma électrique / description Capteur 4 fils avec afficheur de process et alimentation de transmetteur, sans rétroéclairage A0020837 Module de résistance de communication HART ® Alimentation appareil 4 fils Capteur Capteur 4 fils avec afficheur de process et alimentation de transmetteur, avec rétroéclairage...

  • Page 8: Montage

    RIA15 Montage Emplacement de montage Boîtier encastrable L' a ppareil est conçu pour être utilisé en façade d' a rmoire électrique. Découpe d' a rmoire nécessaire 45x92 mm (1,77x3,62 in) Boîtier de terrain La variante en boîtier de terrain est conçue pour être utilisée sur le terrain. L' a ppareil est monté...

  • Page 9: Construction Mécanique

    RIA15 Construction mécanique Construction, dimensions Boîtier encastrable 109.75 (4.32) 96 (3.78) 37 (1.46) 4.5 (0.18) mm (in) 89.5 (3.52) A0017721  2 Dimensions du boîtier encastrable Découpe d' a rmoire nécessaire 45x92 mm (1,77x3,62 in), épaisseur de façade max. 13 mm (0,51 in).

  • Page 10: Opérabilité

    (ESC) A0017714 A0017715 Certificats et agréments Le système de mesure remplit les exigences légales des directives UE. Endress+Hauser confirme que Marquage CE l' a ppareil a passé les tests avec succès en apposant le marquage CE. Agrément Ex Votre agence E+H vous renseignera sur les versions Ex actuellement disponibles (ATEX, FM, CSA, etc.).

  • Page 11: Informations À Fournir À La Commande

    Différents accessoires sont disponibles pour l' a ppareil ; ceux-ci peuvent être commandés avec l' a ppareil ou ultérieurement auprès de Endress+Hauser. Des indications détaillées relatives à la référence de commande concernée sont disponibles auprès de votre agence Endress+Hauser ou sur la page Produits du site Internet Endress+Hauser : www.endress.com.

  • Page 12: Documentation Complémentaire

    • Composants système et enregistreurs graphiques - Solutions associées : FA00016K/14 • Manuel de mise en service Afficheur de terrain RIA15 : BA01073K/09 Manuel de mise en service Afficheur de terrain RIA15 avec communication HART® : BA01170K/09 • Documentations Ex complémentaires :...
  • Page 16 www.addresses.endress.com...
