Carter d'embrayage

Carter d'embrayage
Dépose
1. Retirez le collier. Exécutez Démontage du collier,
page 29.
2. Retirez les quatre vis (51) et les rondelles d'arrêt (50) qui
maintiennent le carter d'embrayage (45) sur le moteur.
3. Enlevez la vis (145) en passant sous la plaque de
support.
4. Extrayez le carter d'embrayage (45).

Installation

1. Poussez sur le carter d'embrayage (45).
2. Placez les quatre vis de blocage (51) et les rondelles
d'arrêt (56) et fixez le carter d'embrayage (45) sur le
moteur. Serrez au couple de 22,6 N•m.
3. Introduisez la vis (145) en passant sous la plaque de
support. Serrez au couple de 35,2 N•m.

Moteur

Dépose
REMARQUE : Tout l'entretien du moteur doit être effectué par
un concessionnaire agréé HONDA.
1. Retirez la Pignonnerie/Induit d'embrayage/Collier de
serrage et le carter d'embrayage, comme indique aux
pages 27, 29 et 30.
2. Débranchez tout le câblage nécessaire.
3. Enlevez les deux contre-écrous (111) et les vis (110) de
l'embase du moteur.
4. Soulevez le moteur avec précaution et déposez-le sur
une table de travail.
rose
(depuis le moteur)
mise à la terre
vert/jaune
30
fils de l'embrayage

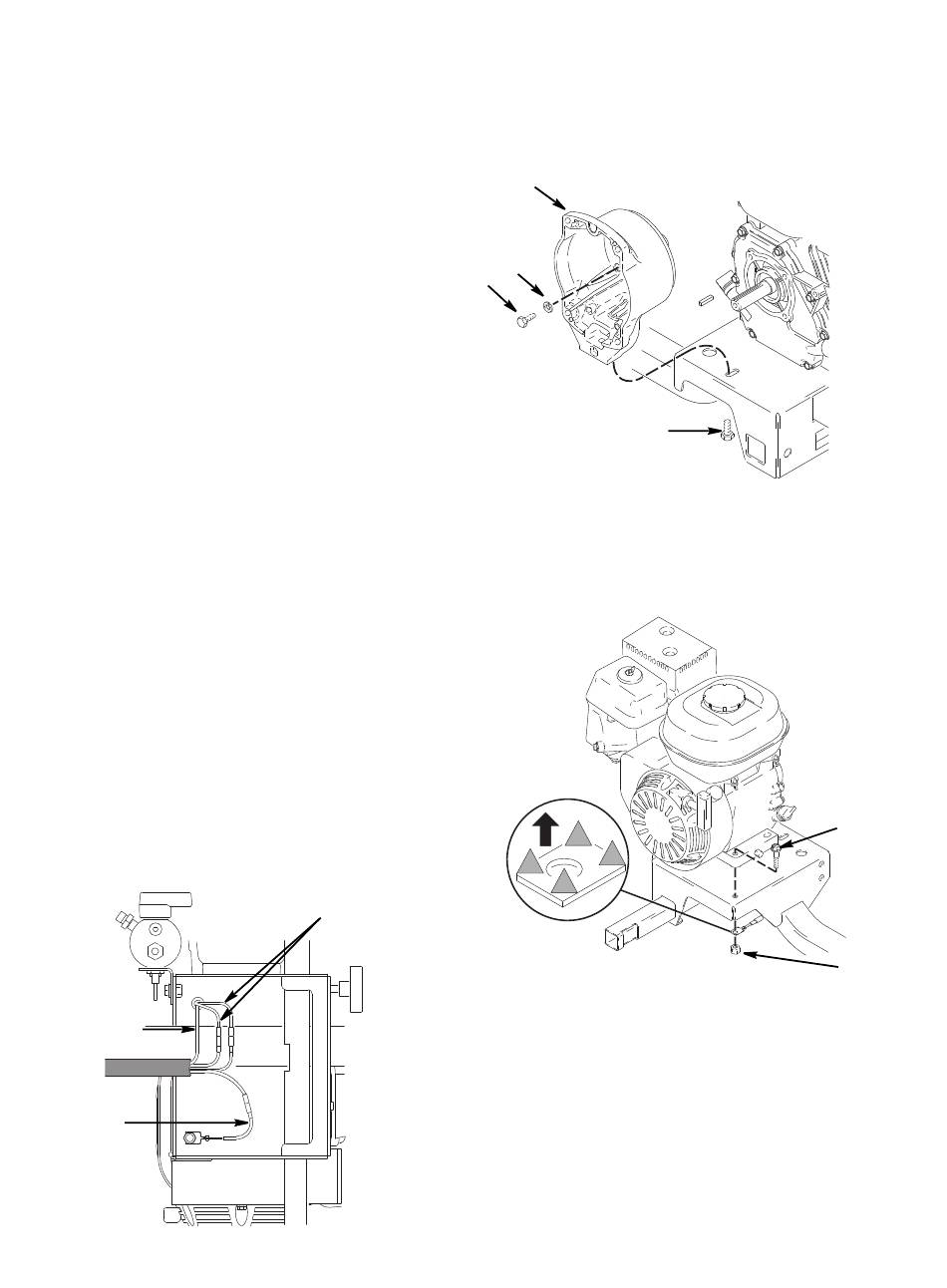

ti6390a
45
50
51
145
Installation
1. Soulevez le moteur avec précaution et déposez-le sur le
chariot.
2. Placez deux vis (110) sur l'embase du moteur et fixez-les
à l'aide des contre-écrous (111). Serrez au couple de
27,12 N•m.
3. Branchez tous les câbles nécessaires.
4. Installez la Pignonnerie/Induit d'embrayage/Collier de
serrage et le carter d'embrayage, comme indiqué aux
pages 28, 29 et 30.
3A4588F Fonctionnement, réparation, pièces
ti6322a
110
ti6323a
111
