Fonctionnement, réparation, pièces

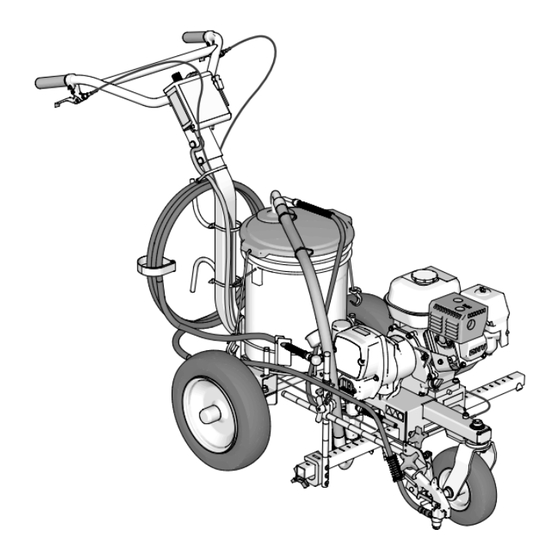

Traceur de lignes LineLazer
Pour l'application de produits de traçage de lignes. Pour un usage professionnel uniquement.
Pour un usage en extérieur uniquement. Système non homologué pour une utilisation en
atmosphère explosive ou en zone dangereuse.
Modèles : 25M224, 25P341 (Chine uniquement)
Pression de fonctionnement maximum 228 bars
Instructions de sécurité importantes
Lisez attentivement l'intégralité des avertissements et instructions figurant dans
ce manuel, les manuels afférents et sur l'équipement. Familiarisez-vous avec les
commandes et l'utilisation appropriée de l'équipement. Conservez ces instructions.
Manuels afférents :
311254
Pistolet
309250
Pompe
™
ti30298a
3400 airless
3A4588F
FR
