ES

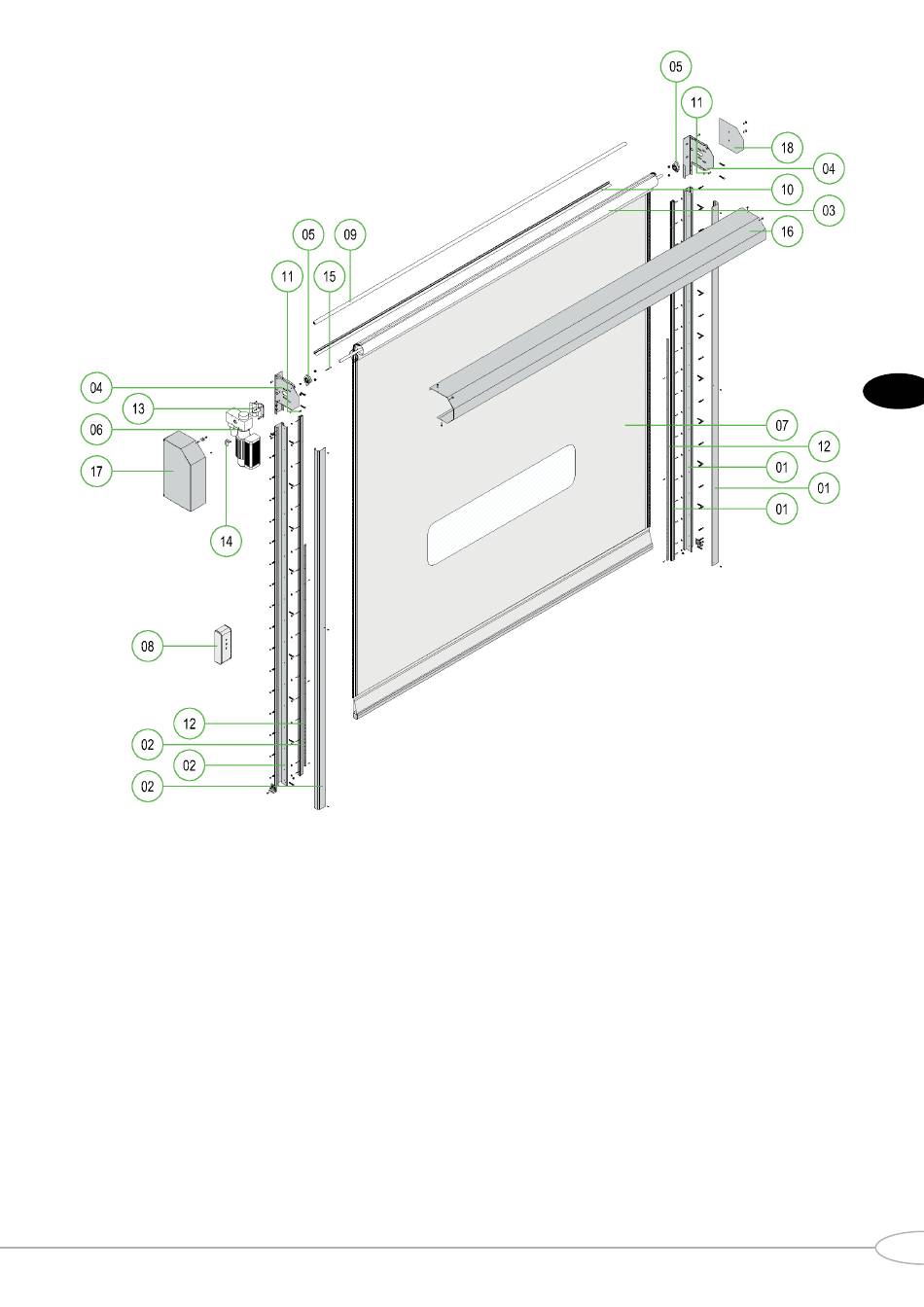

Figura 1.- Principales componentes puerta rápida NovoZip
El bastidor de la puerta lo conforman dos marcos metálicas, un tambor y dos banderas. El tambor apoya en las
banderas, que a su vez están atornilladas a los marcos metálicos. Los marcos metálicos disponen de perfiles de
plástico, guías deslizantes, unidas mediante un sistema amortiguador con muelles, cuya función es guiar a la
lona flexible.
La lona flexible está fabricada en poliéster recubierto de PVC, con un sistema de cierre lateral de cremallera, que
se enrrolla en el tambor superior. Las cremalleras laterales deslizan en las guías especiales de plástico. La lona
es completamente flexible, sin ningún tipo de barra rígida. El borde pasivo inferior esta hecho también de
materiales flexibles.
Si la lona es golpeada accidentalmente, las cremalleras que incorpora la lona se salen de las guías, y esto evita
la rotura de la lona. Entonces la lona se encaja automáticamente en las guías laterales en una simple maniobra
de apertura o cierre, sin costes de reparación, ni de mano de obra, y sin paradas de producción.
El movimiento se genera mediante un motor, transmitiéndolo al tambor fijado al mismo. Al girar el motor, la lona
se recoge en el tambor, arrastrando consigo la puerta abriéndola o cerrándola.
La máquina está dotada, en configuración estándar, con un cuadro de control TS971 y un motor 3.5 350 FU.
Opcionalmente se puede equipar con un motor SI 4.5 160 y cuadro de control TS971.
El cuadro de control regula la apertura y cierre de la puerta, además de los mecanismos electrónicos de
seguridad.
La puerta está equipada con fotocélula en la zona del cajón superior, que se encarga de controlar el correcto
desenrollado de la lona, y una barrera de haces infrarrojos que evita el contacto físico entre el borde de la
puerta y/o con personas u objetos que atraviesen el hueco.
Otras configuraciones son posibles, consultar con NFA.
