FR

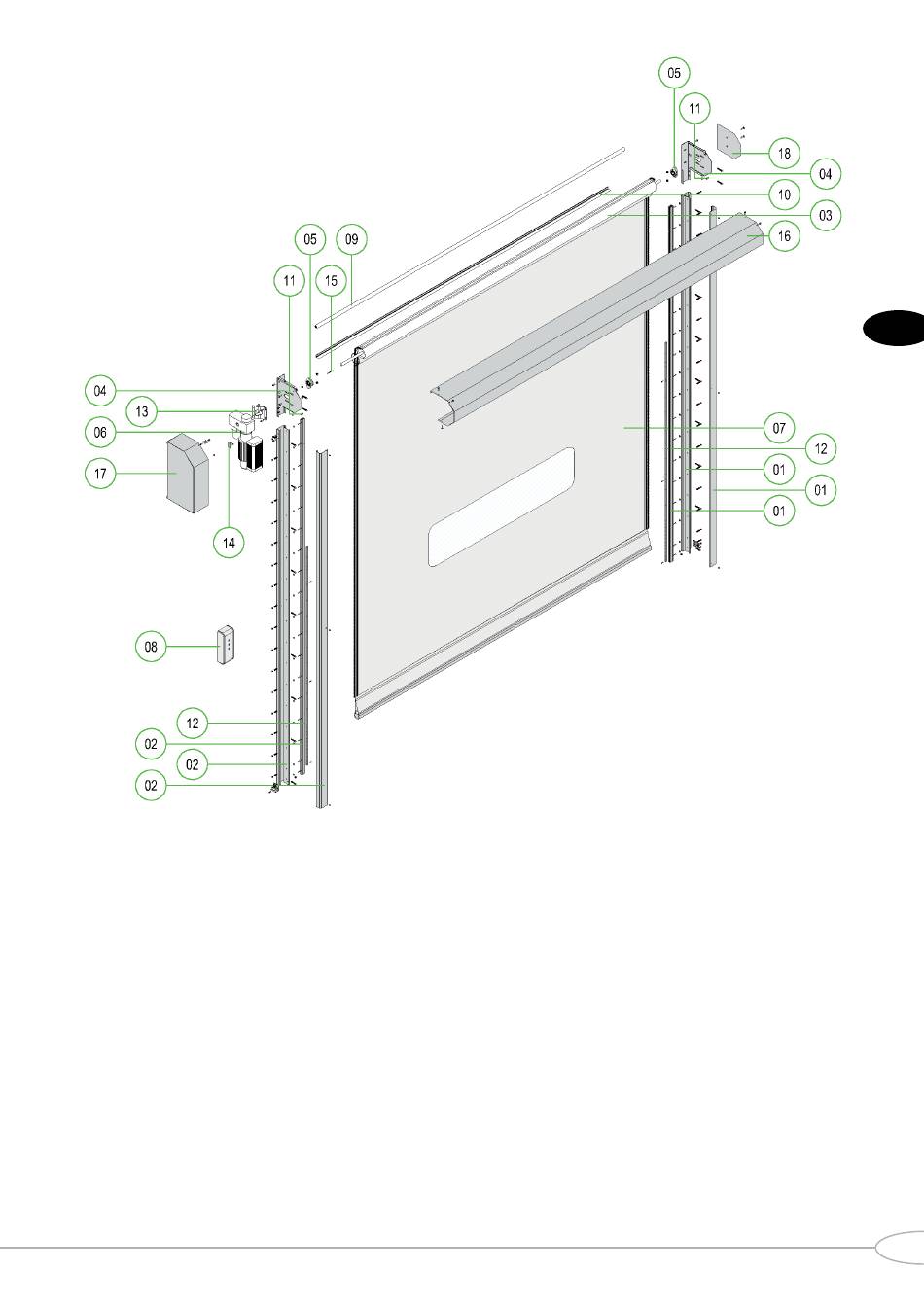

Illustration 1.- Principaux composants de la porte rapide NovoZip
L'encadrement de la porte se compose de deux montants métalliques, d'un enrouleur et de deux pattes de
fixation. L'enrouleur s'appuie sur les pattes de fixation, elles-mêmes vissées aux montants métalliques. Les
montants métalliques sont dotés de profilés en plastique, de guides coulissants, assemblés par un système
amortisseur à ressorts, dont la fonction est de guider la toile souple.
La toile souple, en polyester à revêtement PVC, est équipée d'un système de fermeture latéral à glissière, qui
s'enroule dans l'enrouleur supérieur. Les glissières latérales coulisses dans les guides en plastique spéciaux. La
toile est totalement souple, sans aucune barre rigide. Le bord passif inférieur est également en matériau souple.
Si la toile est accidentellement soumise à un choc, les glissières intégrées sortent de leurs guides afin d'éviter la
rupture de la toile. La toile se repositionne alors automatiquement dans les guides latéraux en une simple
manoeuvre d'ouverture ou de fermeture, sans aucun coût de réparation ni main d'oeuvre, et sans arrêt de la
production.
Le mouvement est généré par un moteur, qui le transmet à l'enrouleur fixé à celui-ci. Lors de la rotation du
moteur, la toile se range dans le tambour en entraînant avec elle la porte pour l'ouvrir ou la fermer.
Dans sa configuration standard, la machine est dotée d'un boîtier de commande TS971 et d'un moteur 3.5 350 FU.
Elle peut être équipée, en option, d'un moteur SI 4.5 160 et d'un boîtier de commande TS971.
Le boîtier de commande gère l'ouverture et la fermeture de la porte, ainsi que les mécanismes électroniques de
sécurité.
La porte est équipée d'une cellule photoélectrique située dans la zone du caisson supérieur ; elle permet de
contrôler le déroulage correct de la toile. Une barrière à rayons infrarouges évite tout contact physique du bord
de la porte avec les personnes ou objets qui traversent la baie.
D'autres configurations sont possibles ; veuillez contacter NOVOFERM.
