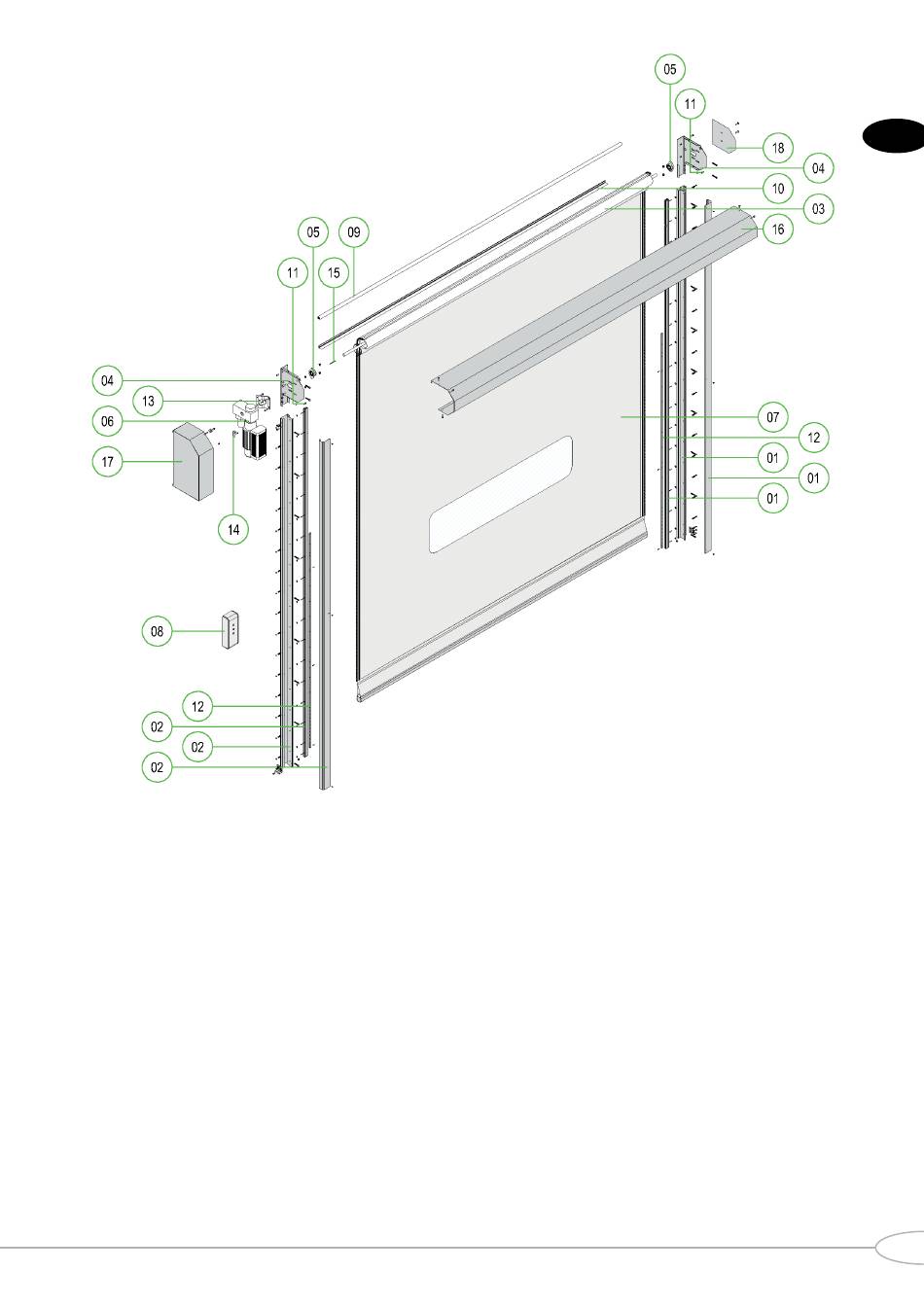

Figuur 1 - Belangrijkste onderdelen van de snelle NovoZip-deur
Het geraamte van de deur bestaat uit twee metalen kozijnen, een wals en twee lagerplaten. De wals steunt in de
lagerplaten, die op hun beurt op de metalen kozijnen worden geschroefd. De metalen kozijnen hebben kunststof
profielen en stalen opnameprofielen. De stalen opnameprofielen zijn verbonden door middel van een
schokdempersysteem met veren. De functie van dit systeem is het geleiden van het flexibele doek.
Het flexibele doek is gemaakt van met PVC gecoat polyester en heeft een zijdelingse ritssluiting die op de wals
aan de bovenkant wordt opgerold. De ritsen aan de zijkant schuiven in de speciale kunststof geleiders. Het doek
is volledig flexibel en bevat geen onbuigzame stangen. De passieve rand aan de onderkant is ook gemaakt van
flexibele materialen.
Als het doek per ongeluk wordt geraakt, komen de ritsen op het doek uit de geleiders. Zo wordt voorkomen dat
het doek scheurt. Door de deur eenvoudigweg te openen of te sluiten, wordt het doek automatisch in de
zijgeleiders geplaatst, zonder reparatiekosten, zonder arbeidskosten en zonder productiestops.
De beweging wordt gegenereerd door een motor, die de beweging overbrengt op de wals die eraan vastzit.
Wanneer de motor draait, wordt het doek op de wals verzameld en wordt de deur meegetrokken, waardoor deze
wordt geopend of gesloten.
De snelloopdeur is standaard uitgerust met een TS971 besturing en een SI 3.5 350 FU-motor. Optioneel kan de
machine worden uitgerust met een SI 4.5 160-motor en een TS971 besturing.
Via de deurbesturing wordt het openen en sluiten van de deur geregeld, evenals de elektronische veiligheids-
mechanismen.
De deur is uitgerust met een fotocel in de bovenkast, die ervoor zorgt dat het doek correct wordt afgerold, en met
een standaard lichtgordijn dat ervoor zorgt dat er geen fysiek contact plaatsvindt tussen de rand van de deur en/
of personen of objecten die door de opening gaan.
Andere configuraties zijn mogelijk. Overleg hierover met Novoferm.
