2.2.3 Raccords
Les soupapes de maintien de pression ont une entrée et une sor-
tie. Le sens d'écoulement est indiqué par une flèche sur le corps
de la soupape.
2.2.4 Installation de la soupape dans la tuyauterie de
refoulement
Pour PLV DN 32 (raccord G 2), voir le manuel séparé fourni avec
le produit.
Voir paragraphe
2.2.1 Conditions
Monter la soupape dans le sens d'écoulement. Le
sens d'écoulement est indiqué par une flèche sur le
corps de la soupape.
1. Installer la soupape dans la tuyauterie de refoulement.
2. Resserrer les vis de la partie supérieure de la soupape après
48 heures de fonctionnement au moyen d'une clé dynamomé-
trique. Couple maxi :
Jusqu'à 60 l/h
60-460 l/h
2 Nm
4 Nm
2.2.5 Installation de la soupape directement sur la pompe
Les soupapes allant jusqu'à 460 l/h peuvent être montées direc-
tement sur la pompe à l'aide d'un adaptateur spécial. Voir para-
graphe
7.1 Adaptateurs pour écrou-union (jusqu'à 460
1. Retirer le raccord de l'entrée de la soupape.
2. Visser l'adaptateur sur l'entrée de la soupape.
3. Visser la soupape avec l'adaptateur sur la soupape de refou-
lement de la pompe.
4. Raccorder la tuyauterie de refoulement à la sortie de la sou-
pape.
5. Resserrer les vis de la partie supérieure de la soupape après
48 heures de fonctionnement au moyen d'une clé dynamomé-
trique. Couple maxi :
Jusqu'à 60 l/h
60-460 l/h
2 Nm
4 Nm
3. Mise en service du produit
Pour PLV DN 32 (raccord G 2), voir le manuel séparé fourni avec
le produit.
Le produit doit être réglé et mis en service unique-
ment par du personnel autorisé et qualifié.
Pour toute manipulation de produits chimiques, les
règles de prévention des accidents sur le site d'ins-
tallation doivent être appliquées.
En cas de manipulation de produits chimiques, res-
pecter impérativement les consignes de sécurité du
fabricant.
Toujours porter des vêtements de protection (gants,
lunettes) pour toute intervention sur le produit, les
raccordements et la tuyauterie. L'installation ne doit
pas être sous pression.
Essuyer immédiatement tout liquide renversé pour
écarter tout risque de chute.
La pression d'ouverture de la soupape est réglée par défaut à la
valeur spécifiée dans les caractéristiques techniques. Voir para-
graphe
9. Caractéristiques
techniques. Pendant le fonctionne-
ment, la pression d'ouverture dépend de plusieurs facteurs tels
que le débit, la fréquence de course de la pompe ou la
contre-pression. En cas de besoin d'un réglage plus précis, la
soupape doit être adaptée aux conditions locales.
4
d'installation.
DN 65
5 Nm
l/h).
DN 65
5 Nm
3.1 Réglage de la pression d'ouverture
Pour PLV DN 32 (raccord G 2), voir le manuel séparé fourni avec
le produit.
Si la pompe doseuse ne fournit pas une mesure de la
contre-pression, un manomètre doit être installé entre la pompe
et la soupape de maintien de pression.
AVERTISSEMENT
Produit de dosage sous pression
Mort ou blessures graves
- Régler la pression d'ouverture à une valeur infé-
rieure à la pression maxi autorisée de l'installation
de dosage.
A

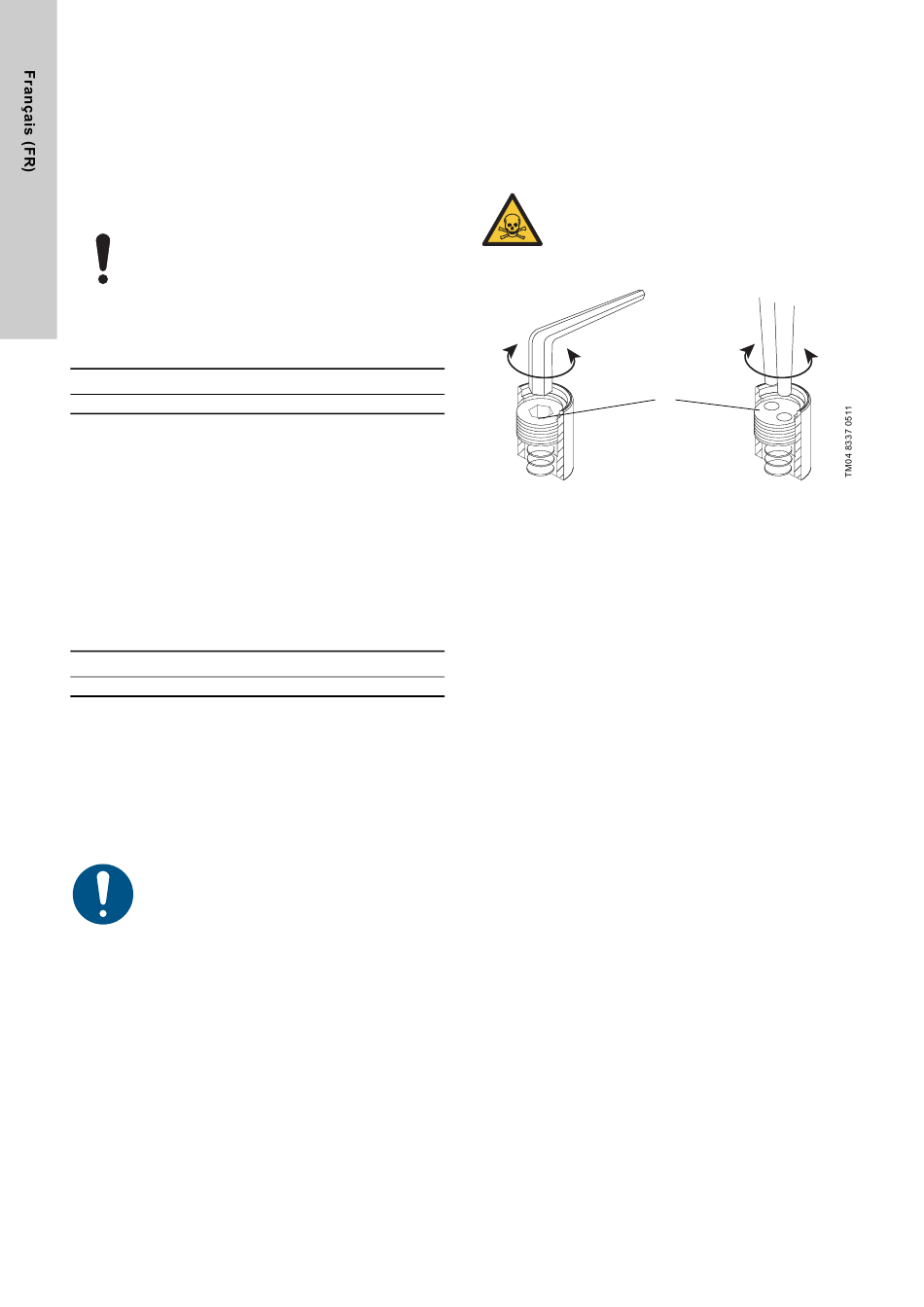

Fig. 2
Réglage de la pression d'ouverture
Pendant le fonctionnement de la pompe :
1. Retirer le capuchon de protection sur la partie supérieure de
la soupape.
2. Lire la pression d'ouverture actuelle sur le manomètre ou la
pompe.
3. Pour les soupapes jusqu'à 460 l/h, utiliser une clé hexagonale
(A). Pour les soupapes DN 65, utiliser une pince à bec (B) :
– Tourner la vis de réglage (C) dans le sens horaire pour aug-
menter la pression.
– Tourner la vis de réglage (C) dans le sens anti-horaire pour
réduire la pression.
4. Régler la pression d'ouverture souhaitée.
5. Remettre le capuchon de protection.
4. Manutention et stockage
4.1 Manutention du produit
•
Porter des chaussures de sécurité pendant le transport et
l'installation.
•
Porter un casque en cas de levage du produit au-dessus du
niveau des hanches.
•
Utiliser un dispositif de levage et de transport approprié.
•
S'assurer que le produit ne subit aucune charge ponctuelle au
cours du transport.
•
Éviter les chocs importants.
•
Respecter les conditions ambiantes admissibles. Voir para-
graphe
9.2 Températures ambiante et de
4.2 Stockage
•
Respecter les conditions ambiantes admissibles. Voir para-
graphe
9.2 Températures ambiante et de
•
Le lieu de stockage doit être à l'abri de la pluie, de l'humidité,
de la condensation, du rayonnement direct du soleil et de la
poussière.
B
C
stockage.
stockage.
