4.1 Affectation des bornes à vis

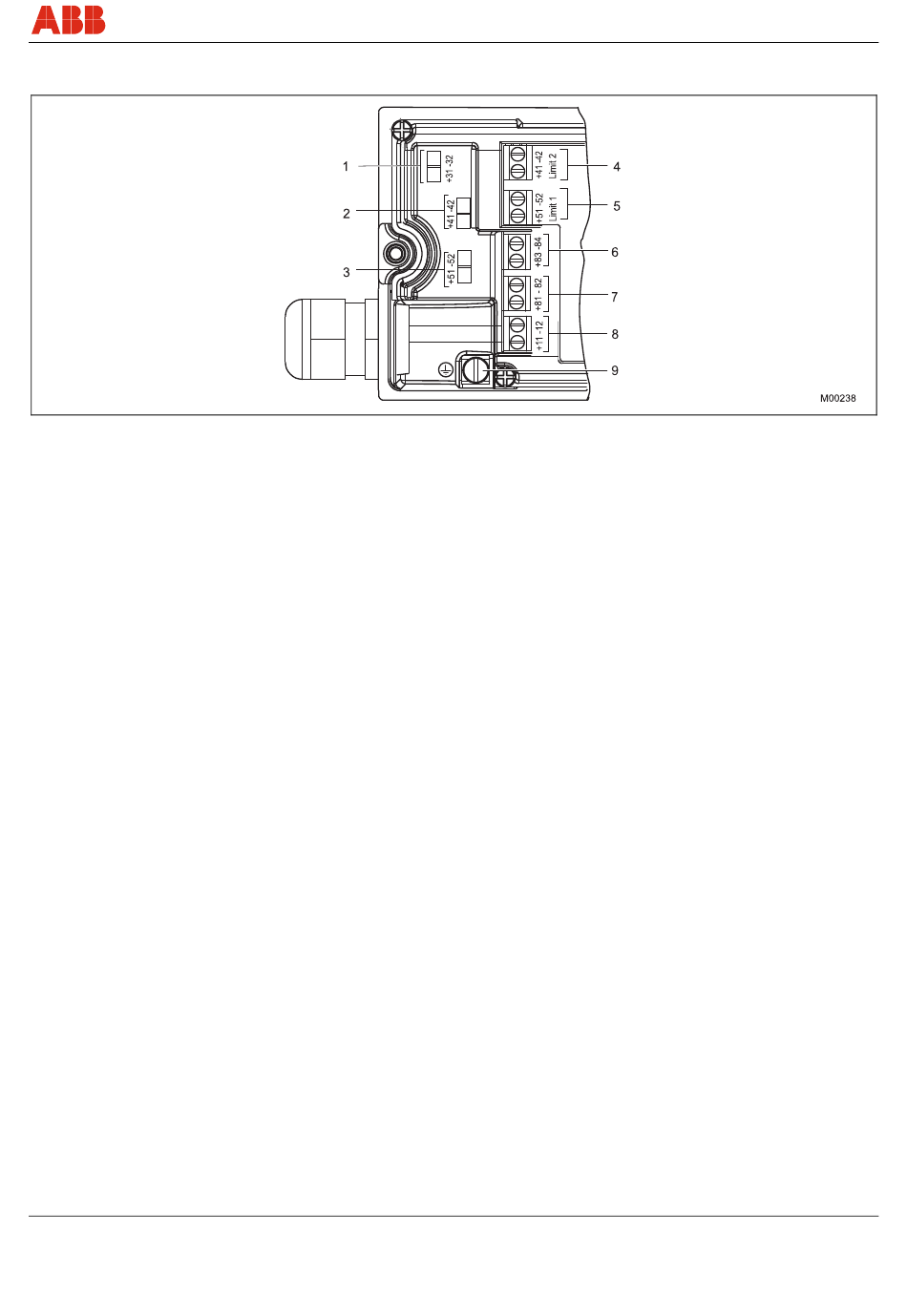

Fig. 15
1 Module pour le signal de retour analogique
2 Module pour le signal de retour numérique
commutateur de service pour le module de coupure
d'urgence
3 Module pour le signal de retour numérique
connexions du module de coupure d'urgence
4 Kit montage pour le signal de retour numérique, soit
commutateurs détecteurs de proximité ou
microrupteurs 24 V
5 comme 4
1) TZIDC seulement
CI/TZIDC/110/120-FR
1)
6 Sortie binaire DO
1)
ou le 7 Entrée binaire DI
8 Signal 4 ... 20 mA/raccordement de bus
9 Prise de terre
1)
ou les
TZIDC, TZIDC-110, TZIDC-120
Raccordements électriques
1)
1)
