Montage

ATTENTION – Risque de blessure !
Des valeurs de paramètres erronées peuvent déplacer la vanner par erreur ; ce qui peut
entraîner des défaillances de processus ainsi que des blessures !
Avant de remettre en service un TZIDC, TZIDC-110, TZIDC-120 déjà utilisé auparavant à un
autre emplacement, il faut restaurer les réglages usine de l'appareil. Ne jamais lancer
léquilibrage automatique standard avant de restaurer les réglages usine !
3.1

Conditions de service sur le lieu d'installation

IMPORTANT (REMARQUE)
Avant le montage, vérifier si le positionneur TZIDC, TZIDC-110, TZIDC-120 satisfait les
exigences en matière de réglage et de sécurité technique appliquées à l'emplacement de
montage (entraînement ou composant de réglage).
Voir chapitre « Caractéristiques techniques » dans le manuel opérationnel ou la fiche
technique.
3.2 Montage mécanique
3.2.1 Généralités

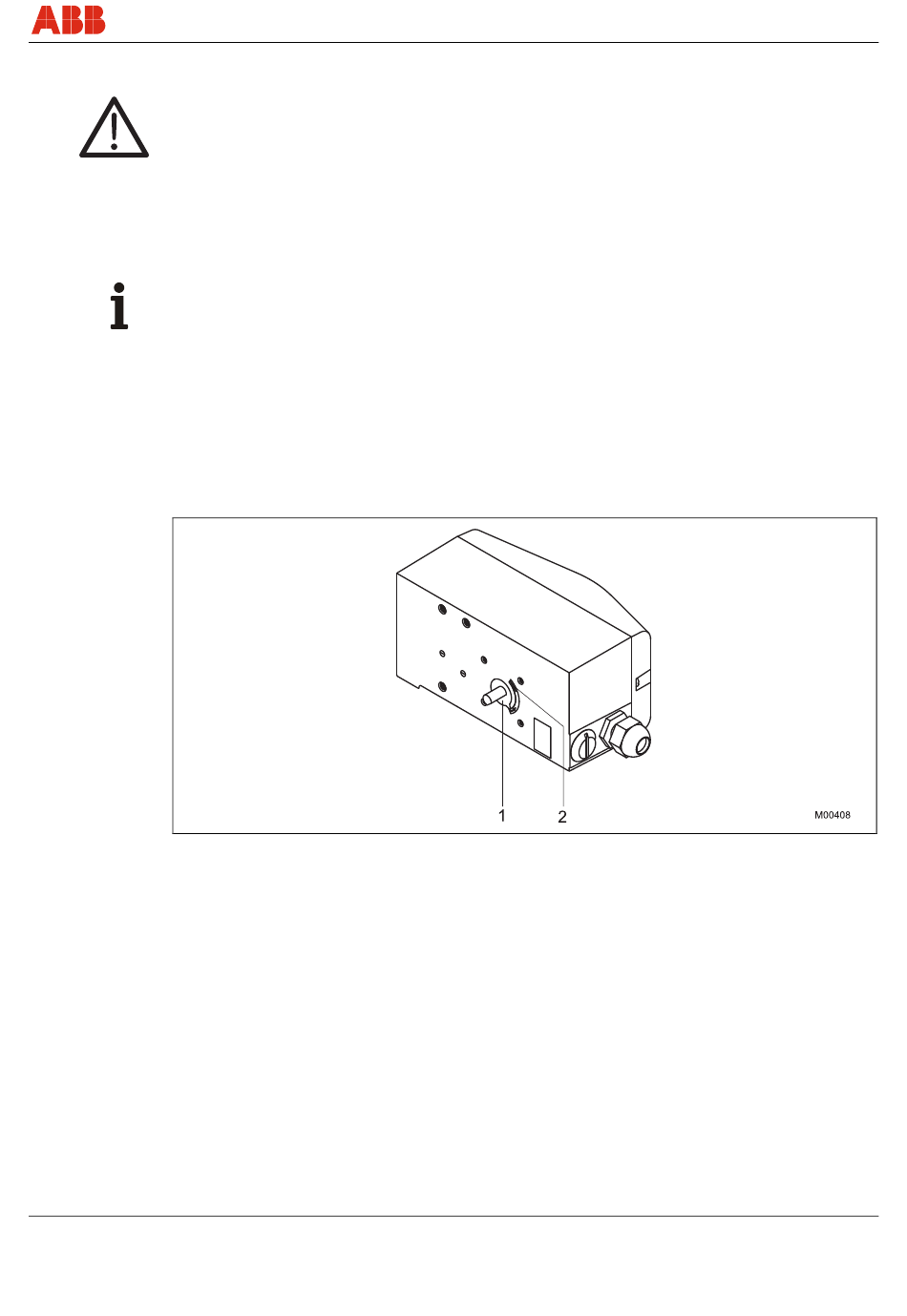

Fig. 2: Plage de travail
La flèche (1) sur l'axe de l'appareil (et ainsi le levier) doit se déplacer à l'intérieur de la plage (2)
marquée par les flèches.
CI/TZIDC/110/120-FR TZIDC, TZIDC-110, TZIDC-120
Montage
11
