TTF300 MONTAGE SUR SITE DE TRANSMETTEUR DE TEMPERATURE | OI/TTF300-FR REV. G

4 Structure et fonctionnement

Le convertisseur de mesure numérique TTF300 est un dispositif
communicant avec une électronique contrôlée par
microprocesseur.
Dans le convertisseur de mesure HART, le signal de sortie
4 à 20 mA est superposé à un signal FSK selon la norme HART
pour la communication bidirectionnelle.
Dans le convertisseur de mesure PROFIBUS PA, la
communication s'effectue selon la norme
PROFIBUS – MBP (IEC 61158-2), PROFIBUS PA-Profil 3.01.
Pour les convertisseurs de mesure FF, la communication
s'effectue selon la norme FOUNDATION Fieldbus H1
(IEC 61158-2), ITK Version 5.x.
Les convertisseurs de mesure peuvent être configurés,
interrogés et testés avec un DTM, un EDD, un Field Information
Manager (FIM) ou l'indicateur LCD Type A en option.

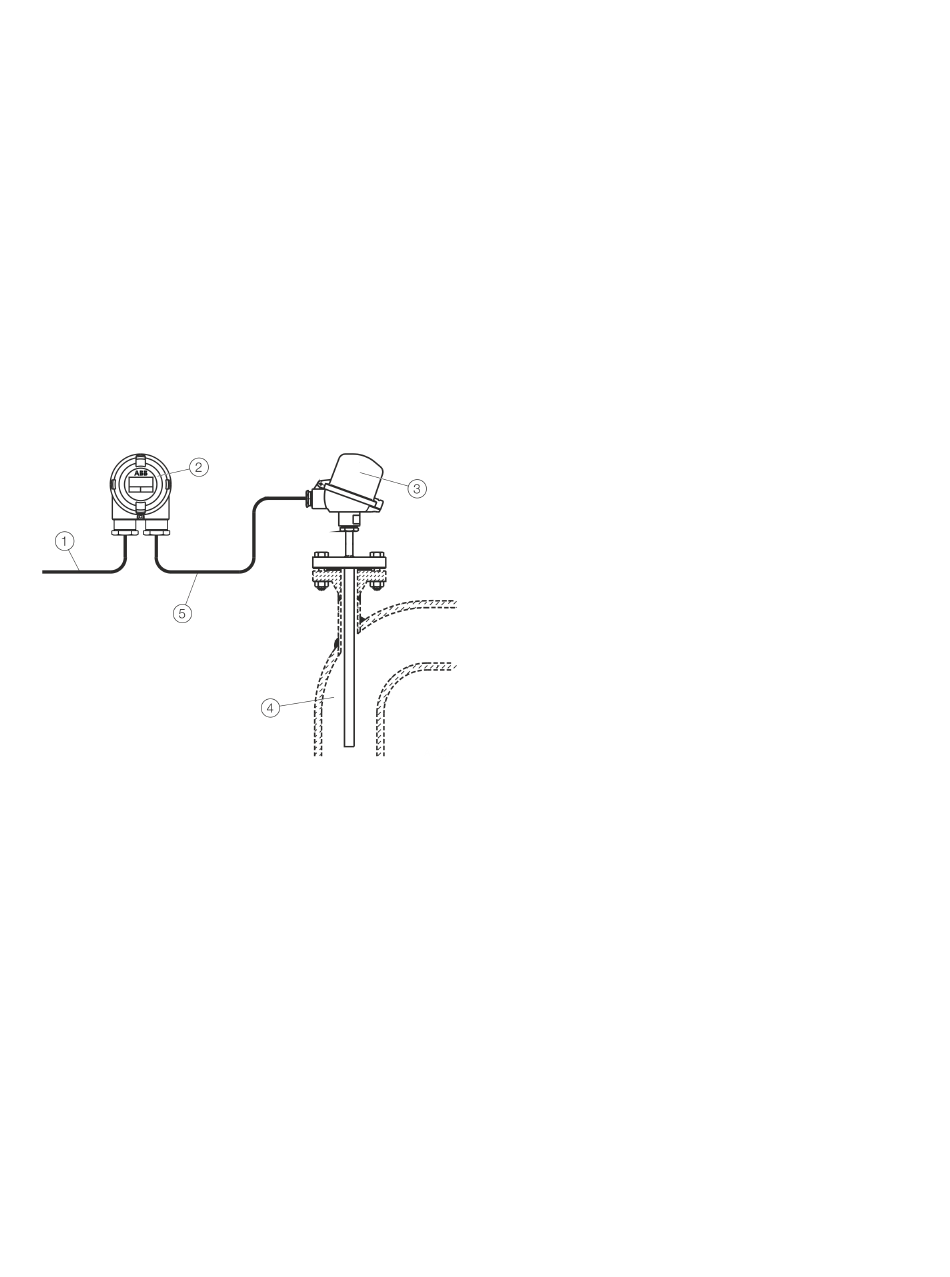

1 Câble d'alimentation électrique
2 Boîtier du convertisseur de
mesures TTF300
3 Capteur de température
Figure 12 : Structure
4 Valeur de processus
5 Câble de raccordement du
capteur
Fonctionnalité d'entrée

Redondance des capteurs

Pour augmenter la disponibilité de l'installation, le TTF300
possède deux entrées de capteur.
Tant pour les thermomètres à résistance (2 x circuits à trois fils
ou 2 x circuits à deux fils) que pour les thermocouples, ou une
combinaison des deux types, la deuxième entrée de capteur peut
être utilisée de manière redondante.
La redondance des capteurs (Sensor-Backup) mesure toujours la
température des deux capteurs et calcule une valeur moyenne.
Celle-ci est mise à disposition à la sortie du convertisseur de
mesure. Si un capteur est défaillant, la mesure de température
du capteur restant est délivrée en sortie du convertisseur de
mesure.
Un message de diagnostic correspondant est disponible par
DTM, EDD, FDI Package (FIM) ou sur l'écran LCD. La valeur de
mesure étant toujours disponible, il est possible d'effectuer des
opérations d'entretien en parallèle.
Surveillance de dérive des capteurs
Lorsque deux capteurs sont connectés, il est possible d'activer
une surveillance de dérive des capteurs via DTM, EDD ou
FDI Package (FIM).
La surveillance de dérive des capteurs peut être activée avec les
types de capteurs suivants :
2 × thermomètres à résistance (RTD), circuit à deux fils
2 × thermomètres à résistance (RTD), circuit à trois fils
2 × résistances (potentiomètres), circuit à deux fils
2 × résistances (potentiomètres), circuit à deux fils
2 × thermocouples
2 × tensions
1 × thermomètre à résistance (RTD), circuit à deux fils et
1 × thermocouple
1 × thermomètre à résistance (RTD), circuit à trois fils et
1 × thermocouple
1 × thermomètre à résistance (RTD), circuit à quatre fils et
1 × thermocouple
Pour activer la surveillance de dérive des capteurs, le
convertisseur de mesure doit d'abord être configuré
conformément aux types de capteurs susmentionnés. Il faut
ensuite configurer la déviation maximale du capteur autorisée,
par ex. 1 K.
Les temps de réponse des capteurs pouvant être légèrement
différents, configurer ensuite une période limite pendant
laquelle la déviation du capteur doit être supérieure de manière
continue.
21
