4.2 Remplacement du moteur

4.2.1 Démontage

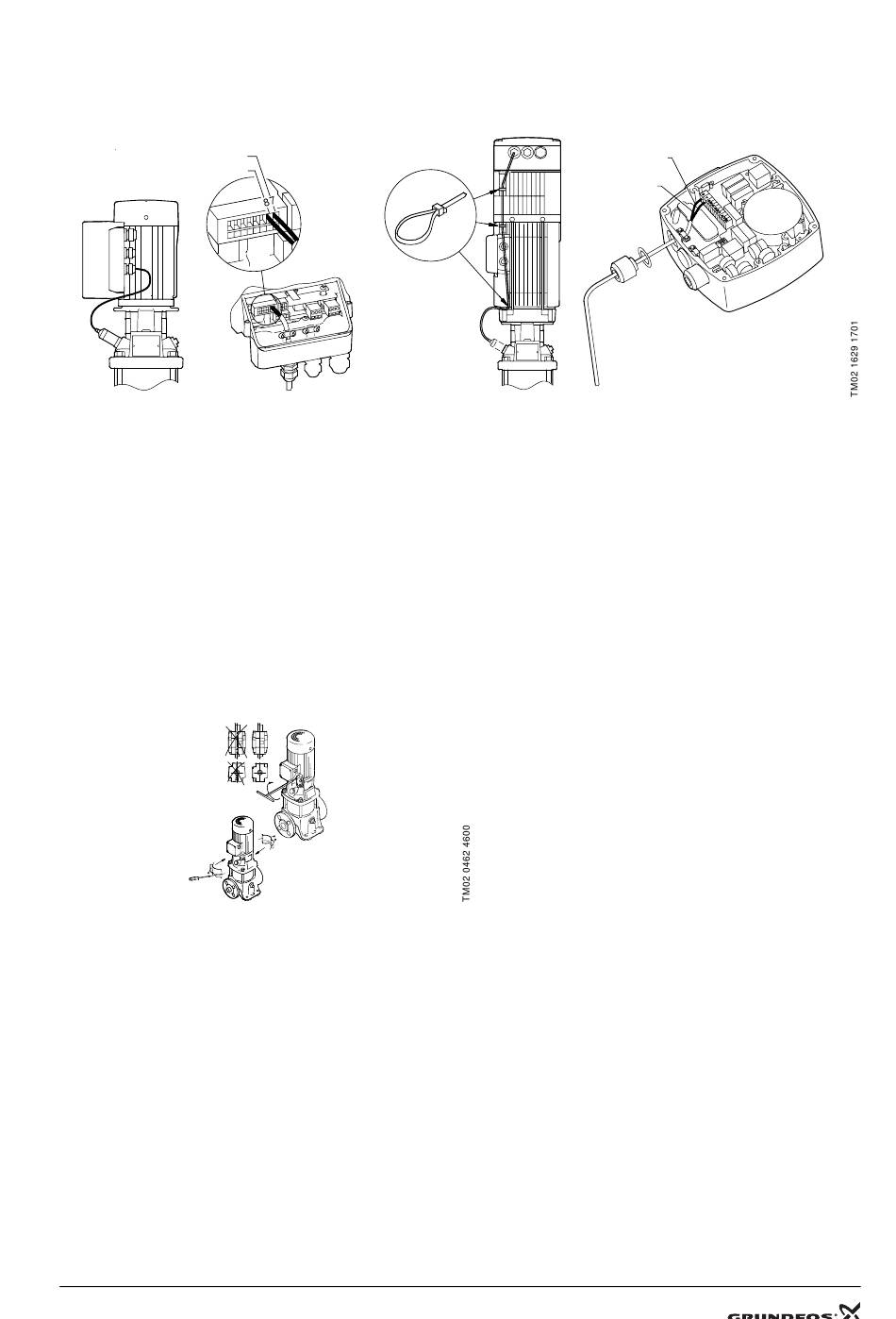

1. Débrancher le capteur de pression éventuel du bornier du moteur. Voir fig. 1.
MGE 71, MGE 80
Noir
Brun
Fig. 1
2. Retirer les vis (pos. 7a) ainsi que la protection de l'accouplement (pos. 7).
3. Retirer les vis (pos. 9), ainsi que les moitiés d'accouplement (pos. 10a) et la tige de l'arbre (pos. 10).
4. Retirer les vis (pos. 28).
5. Dégager le moteur de la tête de la pompe (pos. 2).
4.2.2 Montage
1. Mettre le moteur sur la tête de la pompe.
2. Mettre les vis (pos. 28) et serrer en diagonale au couple approprié.
3. Placer la tige de l'arbre (pos. 10) dans l'orifice de la tige de l'arbre.
4. Placer les moitiés d'accouplement (pos. 10a) sur l'arbre et mettre les vis (pos. 9). Visser sans serrer.
Contrôler que l'écartement est le même de chaque côté des moitiés d'accouplement.
5. Serrer les vis (pos. 9) en diagonale au couple approprié.
Contrôler que l'écartement est le même de chaque côté des moitiés d'accouplement. Voir fig. 2.
Fig. 2
6. Mettre la protection de l'accouplement (pos. 7) et les vis (pos. 7a).
7. Brancher le capteur de pression éventuel au bornier du moteur. Voir fig. 1.
MGE 90, MGE 100, MGE 112, MGE 132
8 / 15
Brun (8)
Noir (7)
