Extension et paramétrage de l'appareil
6.5 Cartes d'extension
6.5.2 Démontage et montage du support de bus

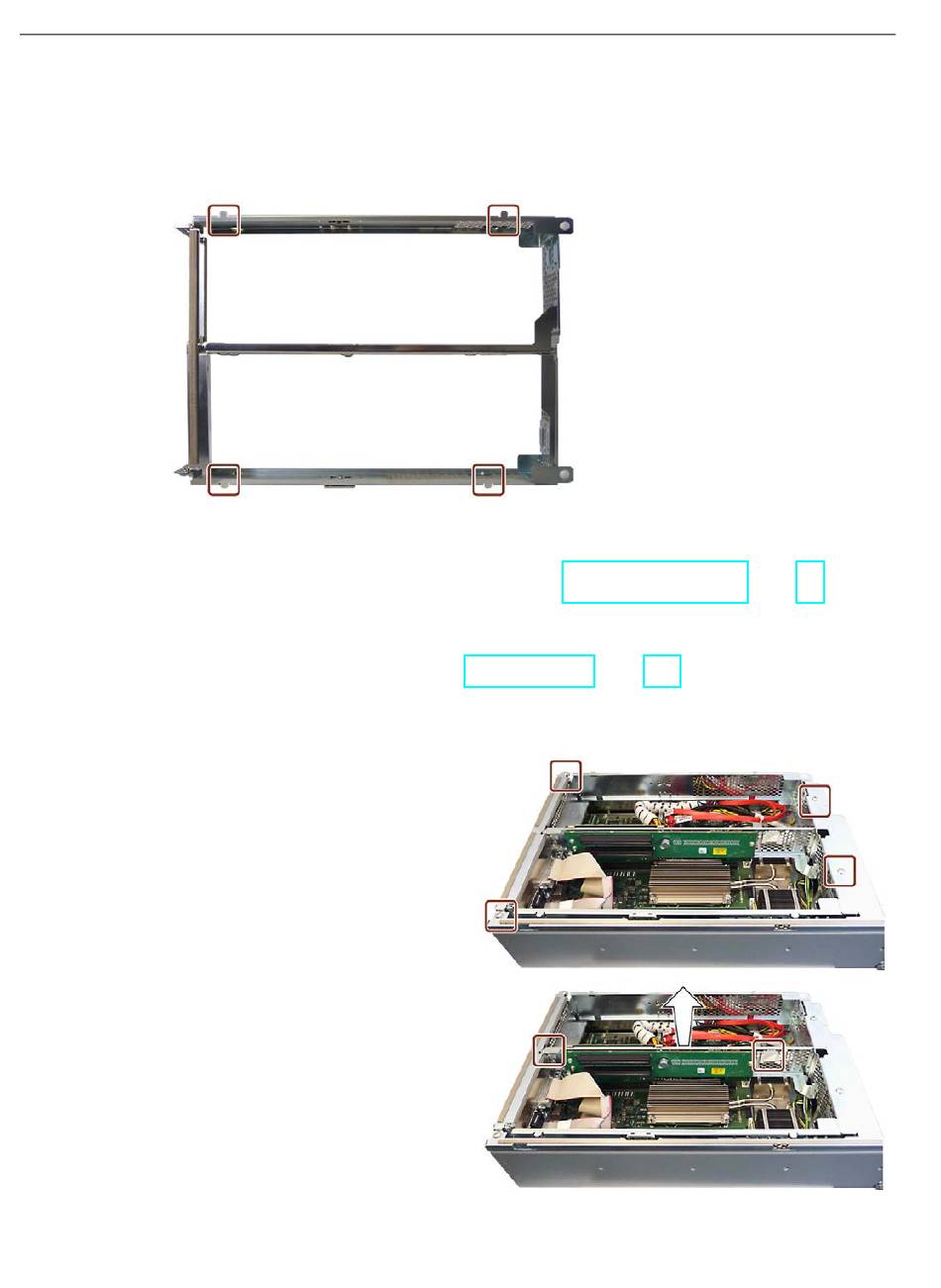

Les pieds du support de bus identifiés sur la figure suivante permettent de le poser à la
verticale. Le cas échéant, protégez le support de bus avec la main pour éviter qu'il ne tombe.
Condition préalable
● L'appareil est ouvert comme décrit au chapitre "Ouverture de l'appareil (Page 83)".
Procédure
Respectez les consignes du chapitre "Directive CSDE (Page 162)".
Démontage
1.
2.
90
Retirez les 4 vis identifiées.
Sortez le support de bus de l'ap-
pareil sans à-coup en le tenant
par les endroits indiqués à cet
effet.
Veillez à ne pas déformer le
support de bus.
