Mise en service de l'appareil
4.4 Remarques concernant différentes configurations matérielles
4.4.5.3
Système RAID matériel

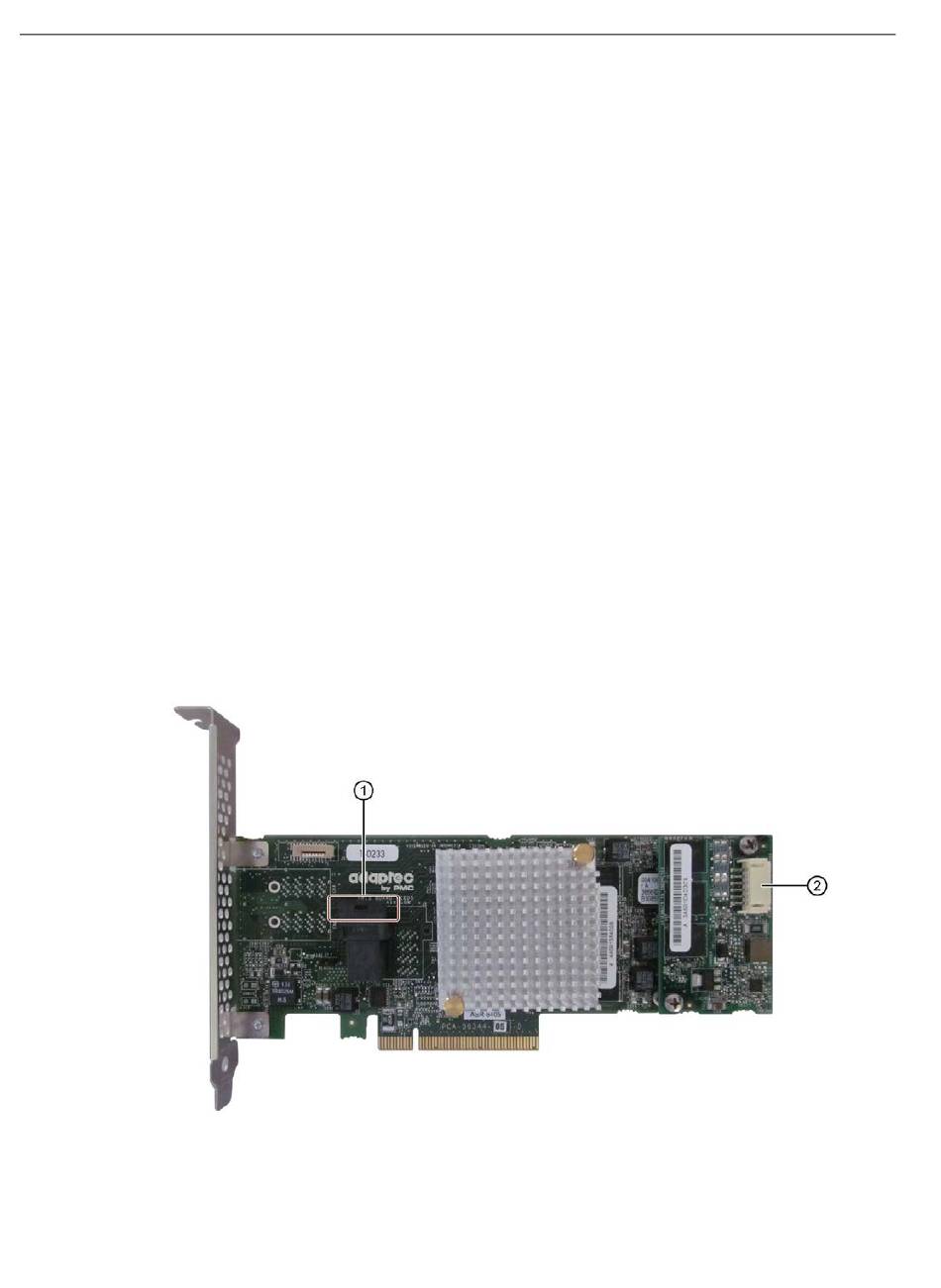

Carte d'adaptation RAID matériel SAS avec CPU propre et mémoire cache :
● Pour les applications avec des exigences élevées concernant la faiblesse des effets sur
le système du système RAID.
● Avec une mise en tampon sans maintenance pour une sécurité des données élevée.
● Le contrôleur RAID avec interface PCIe x8 occupe un emplacement d'extension
PCIe x16 de l'appareil.
L'emplacement voisin doit rester libre et être équipé d'une plaque perforée afin d'assurer
le refroidissement.
Conditions pour le logiciel Adaptec Storage Manager
Les conditions suivantes doivent être remplies avant que vous utilisiez le logiciel pour la
première fois lors de la mise en service :
● 4 Go de mémoire principale
● Le système d'exploitation est redémarré.
● Le système d'exploitation est protégé par un mot de passe.
● L'identifiant et le mot de passe du système d'exploitation et du logiciel Storage Manager
sont identiques.
La sauvegarde des données s'effectue sur deux ou trois disques durs SAS. Le système peut
ainsi continuer de travailler si un disque dur est défectueux ou en cas de problèmes de
liaison d'un port et atteint un haut niveau de disponibilité. Avec un lecteur Hot Spare
disponible en option , la disponibilité du système peut être augmentée encore davantage.
①
②
66
Raccordement du câble de données SAS
Raccordement du module Zero Maintenance (ZMM)
Instructions de service, 03/2018, A5E32996307-AC
SIMATIC IPC647D
