Extension et paramétrage de l'appareil
6.5 Cartes d'extension

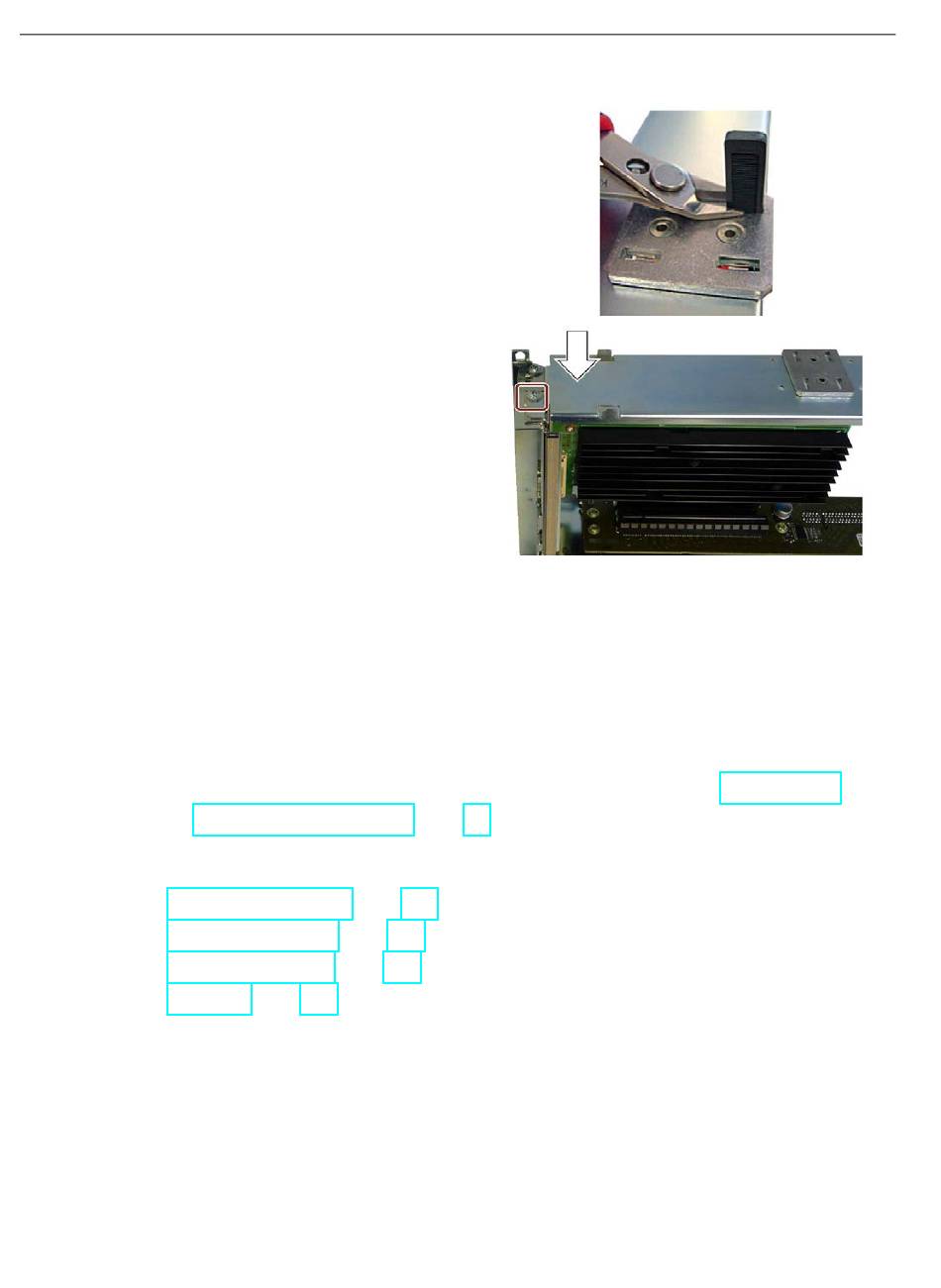

8. Enlevez la partie superflue du fixe-
9. Remettez en place la plaque sup-
Démontage
Procédez au démontage en suivant l'ordre inverse du montage.
Le fixe-carte peut bouger dans la direction de la carte d'extension uniquement. Pour retirer le
fixe-carte, ouvrez le côté le plus long du support de bus et détachez le fixe-carte vers
l'intérieur.
Suite de la procédure
1. Montez le support de bus dans l'appareil comme décrit au chapitre "Démontage et
montage du support de bus (Page 90)".
Voir aussi
Modèles de cartes bus (Page 200)
Ressources système (Page 206)
Description du BIOS (Page 220)
Carte bus (Page 200)
94
carte, comme indiqué sur la figure.
Aucun résidu de matériau ne doit
dépasser.
port avant.
Refaites basculer la face supé-
rieure du support de bus dans sa
position initiale et fixez-la avec la
vis indiquée.
Instructions de service, 03/2018, A5E32996307-AC
SIMATIC IPC647D
