Maintenance et entretien de l'appareil
7.5 Démontage et montage matériel

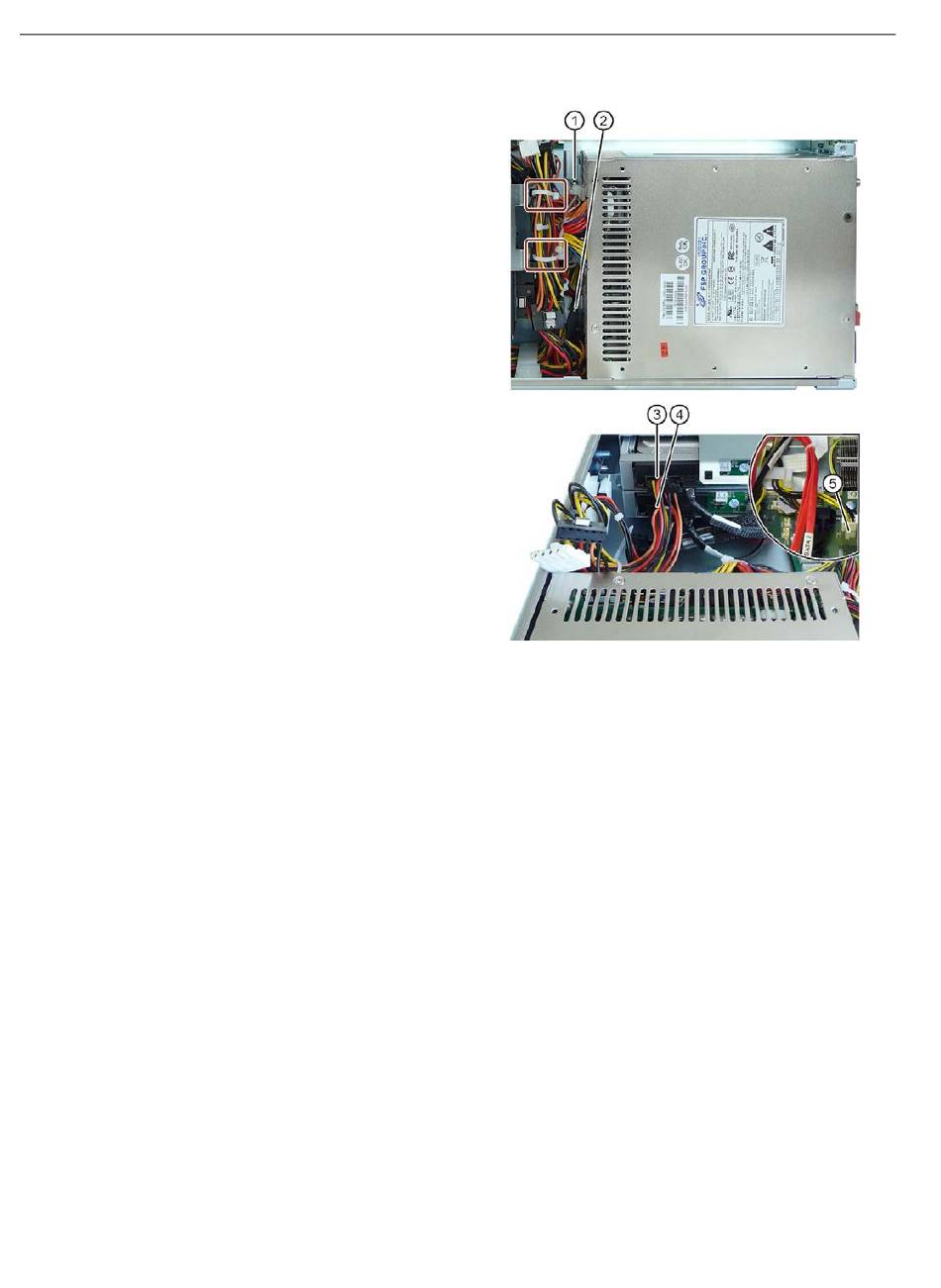

3. Dévissez les deux vis
3. Coupez les serre-câbles identifiés.
4. Débranchez tous les connecteurs
6. Une fois que les connecteurs de
Montage
Procédez au montage en suivant l'ordre inverse du démontage. Fixez les câbles à l'aide des
clips pour câble présents dans l'appareil ainsi qu'au moyen de nouveaux serre-câbles.
132
①
Ne dévissez pas complètement les
vis pour faciliter le remontage ulté-
rieur. Il est tout de même possible
de retirer l'alimentation.
Veillez à n'endommager aucun
câble.
des câbles d'alimentation qui re-
lient l'alimentation redondante aux
lecteurs et à la carte mère. Sont
compris :
• les connecteurs d'alimentation
③
④
des lecteurs
et
• Débranchez le connecteur
d'alimentation de la carte-mère
⑤
tous les câbles sont débranchés
de l'alimentation redondante, sor-
tez l'alimentation redondante avec
son boîtier de l'appareil.
②
et
.
Instructions de service, 03/2018, A5E32996307-AC
SIMATIC IPC647D
