16 | Installation de l'unité
Guide de référence de l'installateur et de l'utilisateur
54
a Ancrage
b Dalle de plafond
c Ecrou long ou tendeur
d Boulon de suspension
e Unité intérieure

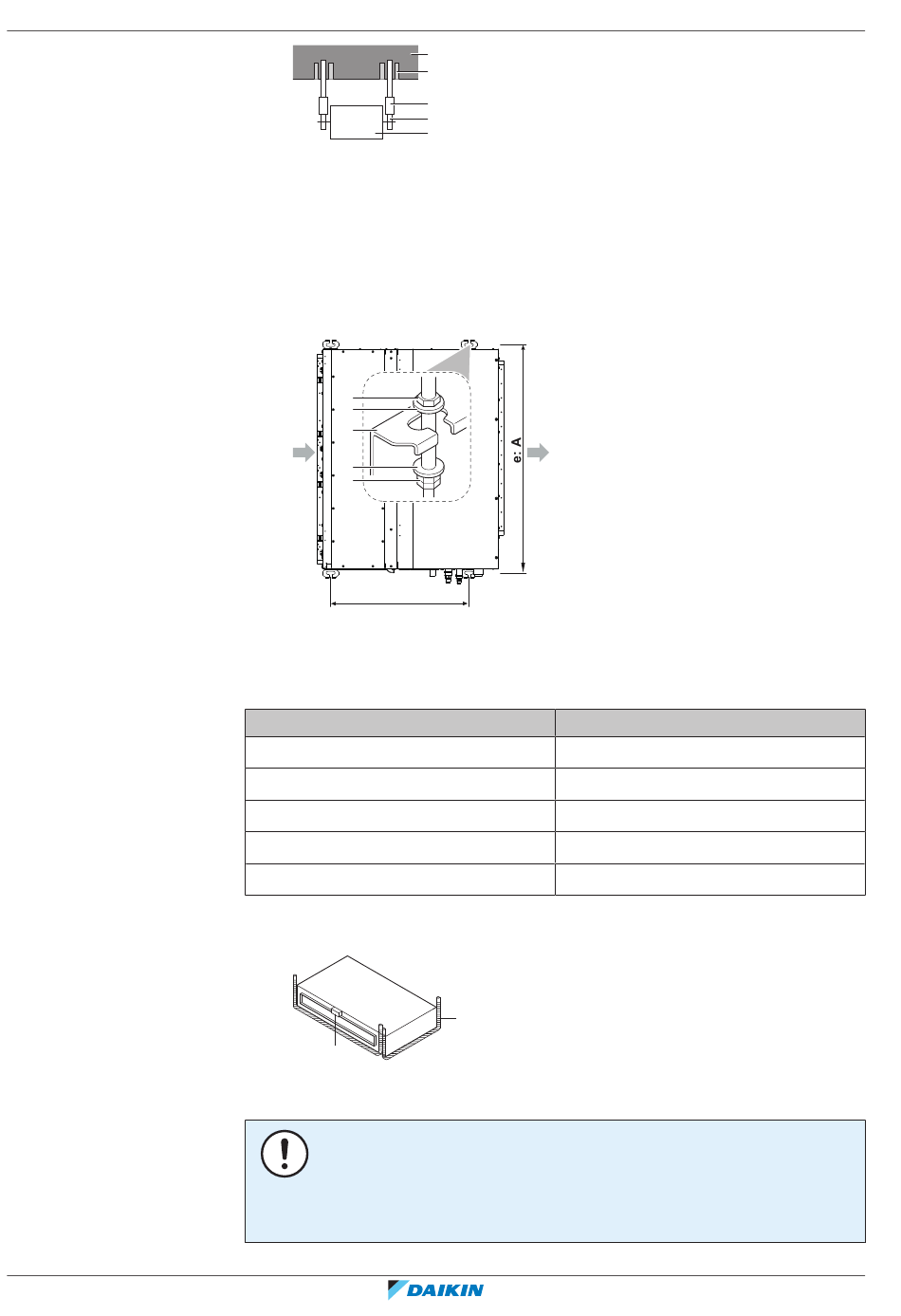

▪ Boulons de suspension. Utilisez des boulons de suspension M10 pour
l'installation. Fixez le support de suspension au boulon de suspension. Veillez à la
fixer fermement en utilisant un écrou et une rondelle au niveau des parties
supérieure et inférieure du support de suspension.
a
b
c
b
d
e:
630
a Ecrou (non fourni)
b Rondelle (accessoires)
c Support de suspension
d Double écrou (non fourni)
e Entraxe des boulons de suspension
Classe
15~32
40~50
63~80
100~125
140
▪ Niveau. Assurez-vous que l'unité est à niveau dans les quatre coins, à l'aide d'un
niveau à bulle ou d'un tube en vinyle rempli d'eau.
a
a Niveau à bulle
b Tube en vinyle
REMARQUE
L'unité ne doit PAS être installée inclinée. Conséquence possible: Si l'unité est
inclinée dans le sens inverse du flux de condensat (le côté tuyauterie d'évacuation
est surélevé), le contacteur à flotteur risque de ne pas fonctionner correctement et
l'eau risque de goutter.
b
a
c
d
e
4×
(mm)
A (mm)
588
738
1038
1438
1588
b
FXSA15~140A2VEB
Conditionneur d'air à système VRV
4P599622-1B – 2022.02
