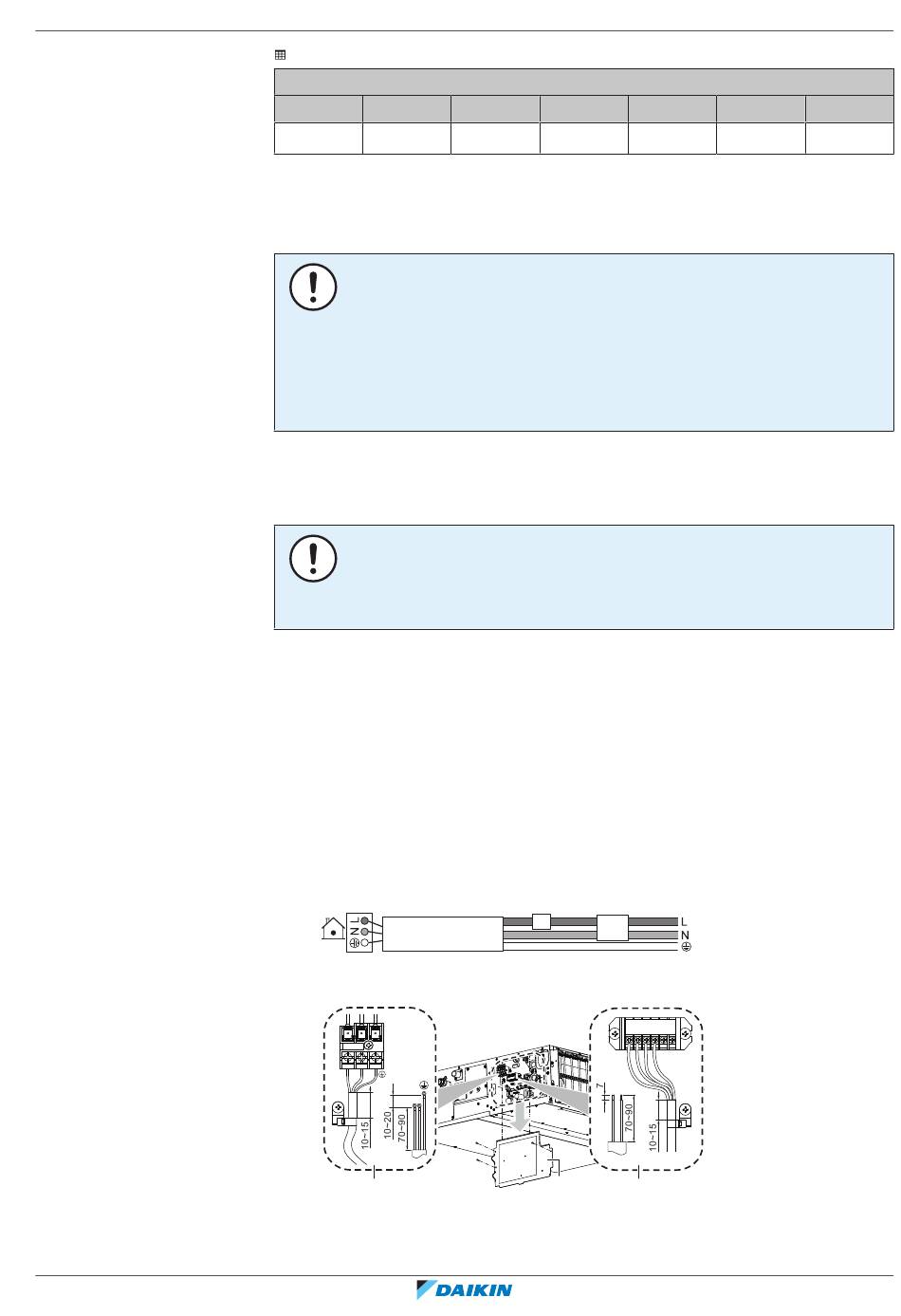

18.2 Raccordement du câblage électrique à l'unité intérieure
FXSA15~140A2VEB
Conditionneur d'air à système VRV
4P599622-1B – 2022.02
18‒1 Ampérage de circuit minimal
15~25 32
0,8 A 0,9 A
REMARQUE
▪
Respectez le schéma de câblage électrique (fourni avec l'unité, situé à l'intérieur
du couvercle de service).
▪
Pour savoir comment brancher l'équipement optionnel, consultez le manuel
d'installation livré avec l'équipement optionnel.
▪
Assurez-vous que le câblage électrique ne gêne PAS la remise en place correcte
du couvercle d'entretien.
Il est important de garder les câbles d'alimentation électrique et de transmission
séparés l'un de l'autre. Afin d'éviter des interférences électriques, la distance entre
les deux câbles doit TOUJOURS être d'au moins 50 mm.
REMARQUE
Veillez à maintenir le câble d'alimentation et le câble de transmission écartés. Le
câblage de transmission et d'alimentation peut croiser, mais ne peut être acheminé
en parallèle.
1 Retirez le couvercle d'entretien.
2 Câble d'interface utilisateur: Faites passer le câble à travers le cadre,
connectez le câble au bornier (symboles P1, P2).
3 Câble de transmission: Faites passer le câble par le cadre, raccordez-le au
bornier (assurez-vous que les symboles F1 et F2 correspondent aux symboles
de l'unité extérieure). Regroupez le câble de transmission avec le câble
d'interface utilisateur et fixez-les à l'aide d'un attache-câble (non fourni) sur le
support de câblage.
4 Câble d'alimentation: Faites passer le câble à travers le cadre et connectez le
câble au bornier (L, N, terre). Fixez les câbles à l'aide d'un attache-câble (non
fourni) sur le support de câblage.
a Disjoncteur
b Dispositif de courant résiduel
L N
a
a Câblage d'alimentation et de mise à la terre
b Couvercle d'entretien avec schéma de câblage
c Câblage de transmission et d'interface utilisateur
Classe
40~63 80
1,4 A 1,7 A
a
b
P1P2 F1 F2
b
c
18 Installation électrique
|
100 125
2 A 2,2 A
Guide de référence de l'installateur et de l'utilisateur
140
3 A
