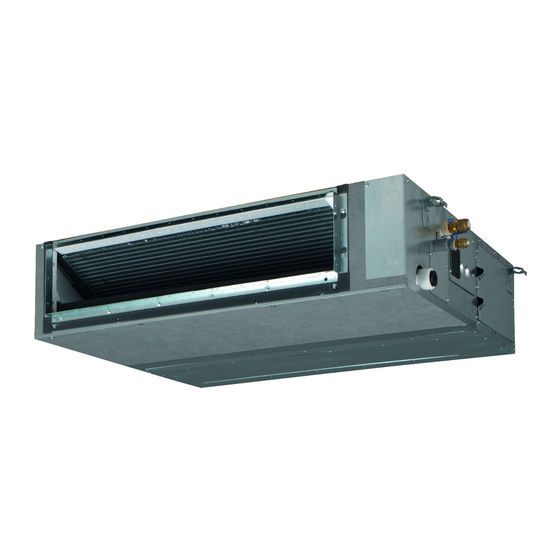

Daikin FXSN50A2VEB Manuel D'installation Et D'utilisation
Masquer les pouces
Voir aussi pour FXSN50A2VEB:
Manuels Connexes pour Daikin FXSN50A2VEB
Sommaire des Matières pour Daikin FXSN50A2VEB
- Page 1 Manuel d'installation et d'utilisation CO₂ Conveni-Pack: unité intérieure FXSN50A2VEB Manuel d'installation et d'utilisation FXSN71A2VEB Français CO₂ Conveni-Pack: unité intérieure FXSN112A2VEB...
- Page 2 2P613087-1F...
-
Page 3: Table Des Matières
Isolation de la tuyauterie de réfrigérant....... 19 Il est possible que les dernières révisions de la documentation 12.2 Raccordement de la tuyauterie de réfrigérant ......19 fournie soient disponibles sur le site Web Daikin de votre région ou via votre revendeur. FXSN50~112A2VEB Manuel d'installation et d'utilisation CO₂... -
Page 4: Instructions De Sécurité Spécifiques De L'installateur
Assurez-vous que l'installation, l'entretien, la maintenance, ▪ N'utilisez PAS de ventilateurs d'appoint dans le conduit. la réparation et les matériaux utilisés suivent les Utilisez la fonction pour régler automatiquement le instructions de Daikin et, en outre, qu'ils sont conformes à débit ventilateur (voir "15.1 ... -
Page 5: Pour L'utilisateur
3 Instructions de sécurité de l'utilisateur AVERTISSEMENT AVERTISSEMENT ▪ Utilisez la tuyauterie K65 pour les applications à haute ▪ Si l'alimentation électrique affiche une phase N pression avec une pression de service de 120 bars ou manquante ou erronée, l'équipement risque de tomber 90 bars, en fonction de son emplacement dans le en panne. -
Page 6: Instructions D'utilisation Sûre
3 Instructions de sécurité de l'utilisateur ▪ NE VOUS ASSEYEZ PAS, NE MISE EN GARDE GRIMPEZ PAS et NE VOUS TENEZ ▪ Ne touchez JAMAIS aux pièces PAS DEBOUT sur l'unité. internes du dispositif de régulation. ▪ Les unités disposent du symbole suivant: ▪... - Page 7 3 Instructions de sécurité de l'utilisateur Maintenance et service (voir "7 Maintenance et alimentations électriques. Sinon, il y a entretien" [ 4 9]) un risque de choc électrique et de AVERTISSEMENT: blessure. système contient du réfrigérant AVERTISSEMENT sous très haute pression. Faites attention aux échelles lorsque Le système DOIT être entretenu par du vous travaillez en hauteur.
-
Page 8: Propos Du Système
4 A propos du système Dépannage (voir "8 Dépannage" [ 4 11]) AVERTISSEMENT Désactivée le fonctionnement et COUPEZ l'alimentation si quelque chose d'inhabituel se produit (odeurs de brûlé, etc.). Si l'unité continue de tourner dans ces circonstances, il y a un risque de cassure, d'électrocution ou d'incendie. -
Page 9: A Propos Des Différents Modes De Fonctionnement
7 Maintenance et entretien 6.2.2 Mode de fonctionnement du chauffage Refroidissement et Chauffage dessiccation spéciaux Unité extérieure –5~43°C BS –20~16°C BH Utilisation Description Unité intérieure 14~24°C BH 15~27°C BS Dégivrage Pour éviter une perte de puissance de chauffage Humidité ≤80% — due à l'accumulation de givre dans l'unité intérieure extérieure, le système passe automatiquement en Pour éviter la condensation et l'écoulement de l'eau hors de... -
Page 10: Nettoyage Du Filtre À Air Et De La Sortie D'air
7 Maintenance et entretien aspiration arrière aspiration par le fond AVERTISSEMENT Ne remplacez JAMAIS un fusible par un autre d'un mauvais ampérage ou par d'autres fils quand un fusible grille. L'utilisation d'un fil de fer ou de cuivre peut provoquer une panne de l'unité ou un incendie. MISE EN GARDE Après une longue utilisation, vérifiez le support de l'unité... -
Page 11: A Propos De La Détection De Fuite De Réfrigérant
8 Dépannage AVERTISSEMENT Dépannage Le réfrigérant R744 (CO ) à l'intérieur de cette unité est Si un des dysfonctionnements suivants se produit, prenez les légèrement inodore, ininflammable et ne fuit en principe mesures ci-dessous et contactez le fournisseur. PAS. Installez TOUJOURS un détecteur de CO conformément AVERTISSEMENT aux spécifications de la norme EN378. -
Page 12: Symptômes Ne Constituant Pas Des Dysfonctionnements Du Système
9 Mise au rebut 8.1.1 Symptôme: Le système ne fonctionne pas Dysfonctionnement Mesure Le système fonctionne ▪ Vérifiez que l'arrivée ou la sortie d'air de ▪ Le climatiseur ne démarre pas immédiatement lorsque le bouton mais le refroidissement l'unité intérieure ou de l'unité extérieure marche/arrêt de l'interface utilisateur est enfoncé. -
Page 13: Pour L'installateur
10 À propos du carton Pour l'installateur 11.1 Préparation du lieu d'installation À propos du carton 11.1.1 Exigences pour le lieu d'installation de 10.1 Unité intérieure l'unité intérieure ▪ Vous DEVEZ vérifier que l'unité n'est pas endommagée au INFORMATION moment de la livraison. Tout dommage DOIT être immédiatement signalé... -
Page 14: Exigences Supplémentaires Concernant Le Site D'installation Du Réfrigérant Co₂
11 Installation de l'unité Classe 50: 700 mm INFORMATION Classe 71: 1000 mm Classe 112: 1400 mm Pour plus d'informations concernant la charge de Espace service réfrigérant admissible et les calculs de volume d'espace, voir le guide de référence de l'unité intérieure. Options d'installation Mesures appropriées INFORMATION Des mesures appropriées seront prévues sur place. -
Page 15: Montage De L'unité Intérieure
11 Installation de l'unité QLAV QLMV Déterminer le nombre minimum de mesures appropriées Pour les locaux autres que ceux situés à l'étage souterrain le plus bas du bâtiment Si la charge totale de …le nombre de mesures réfrigérant (kg) divisée par le appropriées doit être au moins volume de la pièce ) fait…... -
Page 16: Consignes Lors De L'installation Du Conduit
11 Installation de l'unité ▪ Résistance du plafond. Vérifiez si le plafond est suffisamment solide pour résister au poids de l'unité. S'il y a le moindre risque, renforcez le plafond avant d'installer l'unité. 11.2.2 Consignes lors de l'installation du conduit ▪... -
Page 17: Consignes Pour L'installation De La Tuyauterie De Purge
11 Installation de l'unité 4 Isolez la gaine pour éviter la formation de condensation. Utilisez de la laine de verre ou de la mousse de polyéthylène de 25 mm d'épaisseur. 11.2.3 Consignes pour l'installation de la tuyauterie de purge Assurez-vous que l'eau de condensation peut être évacuée correctement. -
Page 18: Relocalisation
12 Installation de la tuyauterie 5 Versez graduellement environ 1 l d'eau par l'entrée d'eau et REMARQUE vérifiez s'il y a des fuites. ▪ Ne retirez PAS le bouchon du tuyau de purge. De l'eau risque de s'échapper. ▪ Utilisez sortie vidange uniquement... -
Page 19: Isolation De La Tuyauterie De Réfrigérant
12 Installation de la tuyauterie 12.2.1 Raccordement de la tuyauterie de REMARQUE réfrigérant à l'unité intérieure Si l'on souhaite pouvoir fermer les vannes d'arrêt de la tuyauterie non fournie, l'installateur DOIT placer une MISE EN GARDE soupape de décharge de pression sur la tuyauterie suivante : Installez la tuyauterie ou les composants frigorifiques dans une position où... -
Page 20: Installation Électrique
13 Installation électrique Composant Classe Câblage de transmission 0,75 à 1,25 mm² (câble à 2 conducteurs) Câble d'interface H05RN-F (60245 IEC 57) utilisateur intérieur↔extérieur - maximum 1000 m (longueur de câblage totale 2000 m) intérieur ↔interface utilisateur - maximum 500 m Fusible de 16 A Tuyauterie de liquide remplacement Tuyauterie de gaz... -
Page 21: Pour Connecter Les Mesures Appropriées Pour Les Appareils Remplis De Co₂
13 Installation électrique Control box IN/D OUT/D P1P2 F1 F2 T1 T2 Câblage d'alimentation et de mise à la terre Couvercle d'entretien avec schéma de câblage Câblage de transmission et d'interface utilisateur 6 Fixez les câbles à l'aide d'un attache-câble. Unité... -
Page 22: Mise En Service
à 7 segments de l'unité chapitre, une liste de contrôle de mise en service générale extérieure. est également disponible sur le Daikin Business Portal ▪ Consultez le manuel d'entretien pour obtenir la liste (authentification exigée). complète des codes d'erreur et un guide de dépannage La liste de contrôle de mise en service générale complète... -
Page 23: Données Techniques
Données techniques ▪ Un sous-ensemble des récentes données techniques est disponible sur le site régional Daikin (accessible au public). ▪ L'ensemble complet des dernières données techniques est disponible sur le Daikin Business Portal (authentification requise). Les réglages sur place sont définis comme suit: •... -
Page 24: Schéma De Câblage
16 Données techniques 16.1 Schéma de câblage Symbole Signification Capteur à œil intelligent IPM* Module d'alimentation intelligent 16.1.1 Légende du schéma de câblage unifié K*R, KCR, KFR, KHuR, K*M Relais magnétique Pour les pièces utilisées et la numérotation, reportez-vous au Alimenté... - Page 25 16 Données techniques Symbole Signification Bobine du détendeur électronique Y*R, Y*S Bobine de l'électrovanne d'inversion Tore en ferrite ZF, Z*F Filtre antiparasite FXSN50~112A2VEB Manuel d'installation et d'utilisation CO₂ Conveni-Pack: unité intérieure 4P602815-1F – 2021.07...
- Page 28 4P602815-1F 2021.07 Verantwortung für Energie und Umwelt...
