Compartiment de
raccordement dans le boîtier
sur rail profilé
12

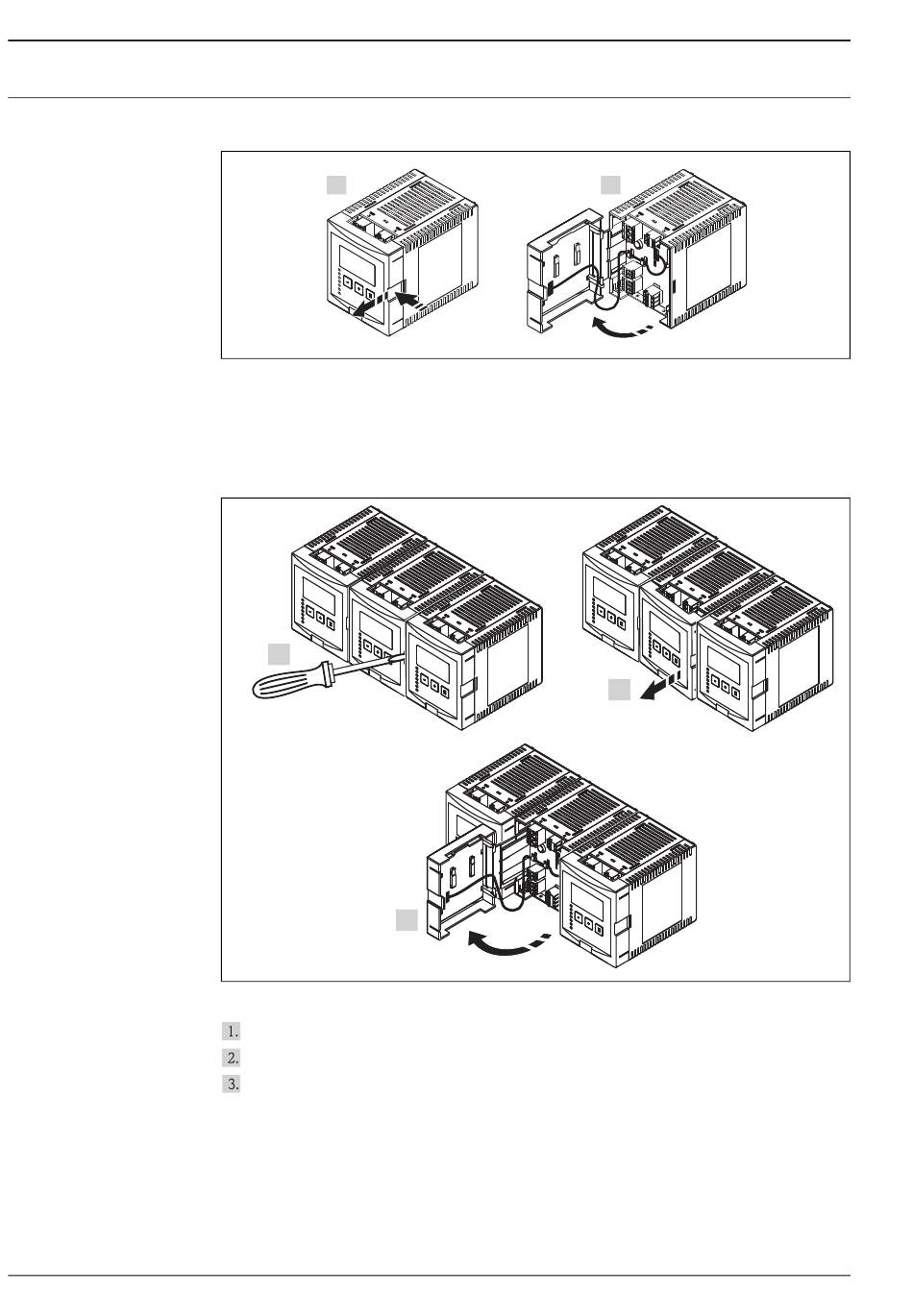

Appareil individuel
1.
Pour débloquer le couvercle, pressez légèrement sur la languette latérale. Le couvercle du compartiment de
raccordement peut alors être ouvert.
Plusieurs appareils montés l'un à côté de l'autre
1.
Débloquer le couvercle, par ex. au moyen d'un tournevis.
Tirer le couvercle du compartiment de raccordement d'environ 20 mm (0.79 in) vers l'avant.
Ouvrir le couvercle.
Remarque !
• Les câbles peuvent être introduits aussi bien par le bas que par le haut dans le boîtier sur rail profilé.
• Les figures montrent les plus petits boîtiers existants, mais sont également valables pour des boîtiers plus
larges.
• Si les appareils sont montés l'un à côté de l'autre et les câbles de capteur montés en parallèle, il faut câbler
les bornes de synchronisation (bornes 39 et 40) (voir chapitres "Occupation des bornes" et "Raccordement
de synchronisation").
3.
Prosonic S FMU90
2.
L00-FMU90xxx-04-00-00-xx-003
2.
L00-FMU90xxx-04-00-00-xx-012
