GVX 100-24 Condens
Soulever le volet.
Dévisser la vis de fixation de la façade du tableau de commande.
Basculer le tableau de commande vers l'avant.

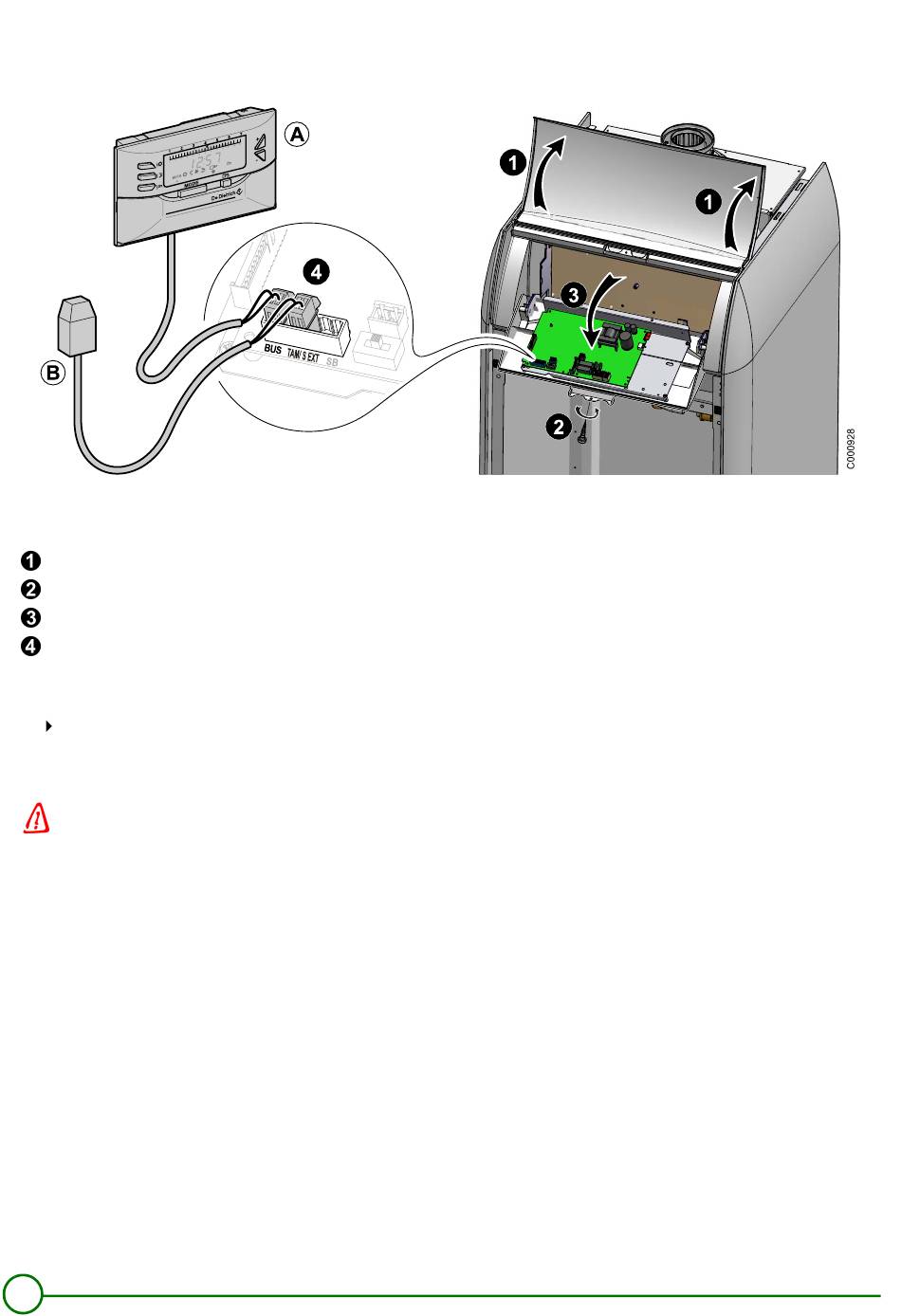

Raccordement de la commande à distance A :
- Raccorder les 2 fils de la commande à distance sur le connecteur joint. Les fils sont permutables.
- Engager le connecteur sur les 2 broches repérées BUS. Laisser le connecteur TAM en place.
Raccordement de la sonde extérieure B :
- Retirer le pont du connecteur repéré S EXT/TAM.
- Raccorder les 2 fils de la sonde sur le connecteur. Les fils sont permutables.
Le câble de liaison commande à distance/chaudière doit
être séparé d'au moins 10 cm de câbles véhiculant du
230 V.
