MODEL: TM241, TM245
AC: 100-240VAC
0.27A @ 100Vac – 0.15A @ 240Vac
DC: 0.8A
1 x 12V
+
-
STD / AGM-MF / GEL
3 - 50Ah (charge within 48 hours), up
to 70Ah for long term maintenance

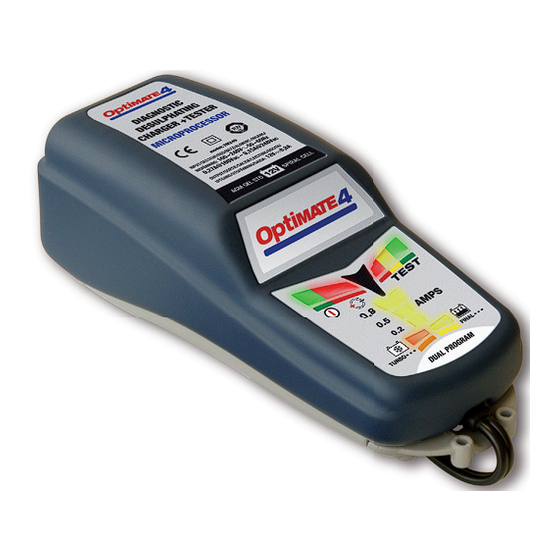

Automatic charger for 12V lead/acid batteries • Chargeur automatique pour
batteries 12V plomb-acide • Cargador automático para baterías 12V
plomo-ácido • Carregador automático para baterias de 12V chumbo/ácido
50-60Hz
12V
INSTRUCTIONS FOR USE
IMPORTANT: Read completely
before charging
MODE D'EMPLOI
IMPORTANT: à lire avant
d'utiliser l'appareil
MODO DE EMPLEO
IMPORTANTE: a leer antes de
utilizar el aparato
INSTRUÇÕES DE UTILIZAÇÃO
IMPORTANTE: Ler antes de
utilizar.
Publicité
Table des Matières
Manuels Connexes pour Optimate TM241
Sommaire des Matières pour Optimate TM241
- Page 1 INSTRUCTIONS FOR USE IMPORTANT: Read completely MODEL: TM241, TM245 before charging AC: 100-240VAC 50-60Hz 0.27A @ 100Vac – 0.15A @ 240Vac MODE D’EMPLOI DC: 0.8A IMPORTANT: à lire avant d’utiliser l’appareil MODO DE EMPLEO IMPORTANTE: a leer antes de utilizar el aparato INSTRUÇÕES DE UTILIZAÇÃO...
- Page 2 LED indications (illustration 1) TEST - - - MAINTAIN AMPS SAVE CHARGE DUAL PROGRAM Early warning of battery problems (illustration 2) TESTS battery before and after charging BEFORE: Connect and see result AFTER: hourly during long term maintenance TEST LED VOLTS 12.2V 12.4V...
- Page 3 INSTRUCTIONS FOR CANADA & USA THIS PORTION OF THE MANUAL CONTAINS IMPORTANT SAFETY INSTRUCTIONS FOR THE OPTIMATE 4 BATTERY CHARGER. IT IS OF THE UTMOST IMPORTANCE THAT EACH TIME, BEFORE USING THE CHARGER, YOU READ AND EXACTLY FOLLOW THESE INSTRUCTIONS. SAVE THESE INSTRUCTIONS.
-
Page 4: Preparing To Charge
12. PREPARING TO CHARGE a) If necessary to remove battery from vehicle to charge,always remove grounded terminal from battery first. Make sure all accessories in the vehicle are off, so as not to cause an arc. b) Be sure area around battery is well ventilated while battery is being charged. Gas can be forcefully blown away by using a piece of cardboard or other non-metallic material as a fan. -
Page 5: Battery Connections
™ AUTOMATIC DIAGNOSTIC CHARGER FOR 12V LEAD-ACID BATTERIES FROM 3Ah TO 50Ah, AS FOUND IN: DO NOT USE FOR NiCd, NiMH, Li-Ion OR NON-RECHARGEABLE BATTERIES. Input: 100-240V maximum 0.27A. The maximum output current is 0.8A. IMPORTANT: READ THE FOLLOWING INSTRUCTIONS BEFORE USING THE CHARGER This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. - Page 6 OptiMate 4 is equiped with two charging programs. Only one program can operate at a time. Selected models of OptiMate 4 will be delivered with program 1 (STANDARD) or program 2 (CAN-bus) set as default. Program 1 (STANDARD) is the normal charging program for direct connection to a battery in any condition. All program features are active, including Standard, TURBO and PULSE desulfation mode.
- Page 7 Consult the “EARLY WARNING OF BATTERY PROBLEMS” table on page 2 (illustration 2) for TEST LED indications. LED #7 (red) flashing: OptiMate 4 is injecting a test signal to see if the battery is recoverable. Once the indication becomes steady for up to 10 seconds charging will commence. If flashing continues the battery cannot be successfully recovered.
- Page 8 RECOMMENDED: Charge through the 12V outlet with the appropriate SAE-72 (12V outlet connector for auto and DIN socket) or SAE-79 (Extended 12V DIN connector with weatherproof cap). The SAE-79 accessory is delivered with the CAN-bus Edition of OptiMate 4. LED INDICATIONS BEFORE CONNECTION TO THE BATTERY: LED #3 and 4 flashing: The program is sending a signal to detect and activate a CAN-bus controlled 12V outlet.
-
Page 9: Charging Time
Charging time The minimum time required for the OptiMate 4 to complete a charge and test cycle and provide a result, even on a fully charged battery, is 45 minutes. Charge time on a flat but otherwise undamaged battery is roughly equal to the battery’s Ah rating, so a 20Ah battery should take no more than about 20 hours to progress to the self-discharge check (§... -
Page 10: Instructions Importantes Concernant La Sécurité
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ CONSERVER CES INSTRUCTIONS. CE MANUEL CONTIENT DES INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ ET LE FONCTIONNEMENT DU CHARGEUR OPTIMATE 4. CHARGEUR AUTOMATIQUE POUR BATTERIES 12V PLOMB-ACIDE NE CONVIENT PAS POUR LES BATTERIES NiCd, NiMH, Li-Ion OU NON RECHARGEABLES. - Page 11 (v) SI LA BORNE NÉGATIVE EST MISE À LA MASSE, RACCORDER LA PINCE POSITIVE (ROUGE) DU CHARGEUR À LA BORNE POSITIVE (POS, P, +) NON MISE À LA MASSE DE LA BATTERIE. RACCORDER LA PINCE NÉGATIVE (NOIRE) AU CHÂSSIS DU VÉHICULE OU AU MOTEUR, LOIN DE LA BATTERIE. NE PAS RACCORDER LA PINCE AU CARBURATEUR, AUX CANALISATIONS D’ESSENCE NI AUX PIÈCES DE LA CARROSSERIE EN TÔLE.
-
Page 12: Avertissement De Sécurité Et Remarques
™ CHARGEUR AUTOMATIQUE À FONCTION DIAGNOSTIC POUR BATTERIES PLOMB-ACIDE À PARTIR DE 3Ah - 50Ah, COMME CELLES DES : NE CONVIENT PAS POUR LES BATTERIES NiCd, NiMH, Li-Ion OU NON RECHARGEABLES. Entrée : 100-240V maximum 0,27A. Le courant de sortie maxi est 0,8A. IMPORTANT : LIRE ENTIÈREMENT LES INSTRUCTIONS SUIVANTES AVANT D’UTILISER LE CHARGEUR Cet appareil n'est pas destiné... -
Page 13: Utilisation De L'optimate
PROGRAMME DOUBLE: OptiMate 4 est doté de deux programmes de charge. Un seul programme à la fois peut être lancé. Selon le modèle, OptiMate 4 sera livré avec le programme 1 (STANDARD) ou le programme 2 (CAN-bus) sélectionné par défaut. -
Page 14: Programme 1 - Standard Batteries Dégradées Et Très Faibles
2) pour les indications des LED TEST. LED #7 (rouge) clignotante : OptiMate 4 envoie un signal test pour vérifi er si la batterie est récupérable. Dès que les indications sont stables pendant 10 secondes, la charge commence. Si le clignotement continue, la récupération de la batterie échouera. -
Page 15: Important
PROGRAMME 2 - CAN-bus IMPORTANT: Les modes STANDARD et CHARGE DE RÉCUPÉRATION haut voltage sont désactivés. Ce programme est conçu pour la charge, le test et la maintenance à long terme de batteries montées sur des véhicules équipés de CAN-bus RECOMMANDATION : Chargez via une prise DIN 12 V avec l'accessoire optionnel SAE-72 approprié... -
Page 16: Remarques Sur Les Résultats Du Test
1. Pour tout résultat différent d’une LED #5 verte, déconnecter la batterie du système électrique du véhivcule et reconnecter l’OptiMate. Si on obtient ensuite un meilleur résultat, cela indique que les pertes de puissance sont dues en partie à un problème du système électrique et non à... - Page 17 ™ CARGADOR DE DIAGNÓSTICO AUTOMÁTICO PARA BATERÍAS PLOMO- ÁCIDO DE 12 V A PARTIR DE 3Ah - 50Ah ENCONTRADAS EN: NO UTILIZAR CON BATERÍAS DE NiCd, NiMH, Li-Ion O BATERÍAS NO RECARGABLES. Entrada: 100-240V máximo 0,27A. La corriente máxima de salida está 0,8A. IMPORTANTE: LEA COMPLETAMENTE LAS SIGUIENTES INSTRUCCIONES ANTES DE UTILIZAR EL CARGADOR Este aparato no puede ser utilizado por que lo utilicen personas (incluidos niños) con capacidades físicas,...
-
Page 18: Iniciar La Carga
OptiMate 4 está equipado con dos programas de carga. Solo puede utilizarse un programa a la vuelta. El OptiMate 4 DUAL incluye el programa 1 (ESTÁNDAR) y el programa 2 (CAN-bus). El programa 1 esta preseleccionado por defecto. Programa 1 (ESTÁNDAR) es el programa normal de carga para la conexión directa a una batería, cual que sea su estado. - Page 19 LED DE PRUEBA. El LED #7 (rojo) parpadea: OptiMate 4 está enviando una señal de prueba para ver si la batería es recuperable. Una vez que la señal se mantiene hasta 10 segundos comenzará la carga. Si el parpadeo continúa, la batería no puede recuperarse satisfactoriamente.
- Page 20 PROGRAMA 2: CAN-bus IMPORTANTE: los modos de alta tensión ESTÁNDAR y CARGA DE RECUPERACIÓN están desactivados. Este programa está diseñado para la carga, la prueba y el mantenimiento a largo plazo de baterías montadas en vehículos equipados con CAN-bus. RECOMENDADO: carga a través de la toma 12 V de la moto utilizando nuestro conector DIN/mechero SAE-72 o SAE-79. SEÑALIZACIONES LED ANTES DE CONECTAR LA BATERÍA: Los LED #3 y 4 parpadean: el programa envía una señal para detectar y activar una salida de 12 V controlada por CAN-bus.
-
Page 21: Tiempo De Carga
1. Con cualquier resultado de prueba distinto a #5 verde, desconecte la batería del sistema eléctrico al que está conectado y vuelva a conectar el optimate. si obtiene mejores resultados esta vez, esto sugiere que las pérdidas de corriente son debidas en parte a un problema eléctrico en el sistema eléctrico y no en la propia batería. - Page 22 ™ CARREGADOR DE DIAGNÓSTICO AUTOMÁTICO PARA BATERIAS DE CHUMBO-ÁCIDO DE 12V A PARTIR DE 3AH - 50AH, COMO SE PODE ENCONTRAR NOS: NÃO UTILIZAR NAS BATERIAS NiCd, NiMH, Li-Ion OU BATERIAS NÃO RECARREGÁVEIS. Entrada: 100-240V máximo 0,27A. A corrente máxima de saída é 0,8A. IMPORTANTE: LEIA AS SEGUINTES INSTRUÇÕES ANTES DE UTILIZAR O CARREGADOR Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades mentais,...
- Page 23 – Mudado de PADRÃO para CAN-bus : o LED #3 e o LED #4 ficam intermitentes em conjunto a intervalos regulares seguidos imediatamente pelo LED #8. 5. Desligue as pinças de bateria. O OptiMate 4 está pronto para carregar uma bateria de acordo com o programa seleccionado. MODO ECOLÓGICO DE POUPANÇA ENERGÉTICA QUANDO O CARREGADOR ESTÁ LIGADO À...
- Page 24 LED de TESTE. LED #7 (vermelho) intermitente: o OptiMate 4 injecta um sinal de teste para determinar se a bateria pode ser recuperada. Depois do LED ficar constante durante 10 segundos, a carga começa. Se o LED continuar intermitente, a bateria não poderá ser recuperada com êxito.
- Page 25 PROGRAMA 2 - CAN-bus IMPORTANTE: Os modos PADRÃO e CARGA DE RECUPERAÇÃO estão desactivados. Este programa é concebido para carregar, testar e conservar baterias a longo prazo quando estas se encontram montadas em veículos equipados com CAN-bus. RECOMENDADO: carregue através da tomada de 12V com o SAE-72 (conector de tomada de 12V para automóvel e ficha DIN) ou o SAE-79 (conector DIN de 12V aumentado) apropriado.
-
Page 26: Garantia Limitada
1. No caso de qualquer outro resultado de teste diferente de #5 verde, desconecte a bateria do sistema eléctrico que suporta, e volte a conectar o optimate. caso se obtenha agora um resultado de teste melhor, isto sugere que as perdas de potência se devem parcialmente a um problema eléctrico no sistema eléctrico e não na própria bateria. - Page 27 MOUNTING NOTICE NOTICE DE MONTAGE NOTA PARA EL MONTAJE NOTA DA MONTAGEM 3,5mm L +20mm 2m max. 2m + (1,8m) = 3,8m max. O-13 / O-23 (4,6m) = 6,6m max.
